📉 11. 可视化(Viewer / WebViz)

当文本与统计不足以表达数据语义——需要观看相机图像、三维点云、目标检测或字段波形——时,VLink 在命令行工具之外提供两层图形化可视化能力:基于 Qt 的桌面 GUI 套件(图像、点云、目标检测等结构化数据的本地图形化呈现与时序分析),以及把实时数据桥接至 Foxglove Studio 与 Rerun 的 Web 可视化工具集(浏览器访问、远程协作、高性能三维渲染)。

两层与命令行工具共享同一套观测设施:启用了 DiscoveryReporter 的进程向观测面上报节点,代理层(ProxyAPI / vlink-proxy)再聚合 URL、序列化类型与统计信息;这与各后端自身的数据面发现不是同一机制。可视化工具侧通常无需随 topic 后端改代码,但业务 URL 必须满足目标后端契约,专用寻址后端不能只换 scheme。仅需查看话题列表、频率、原始字节,或需脚本/CI 对接时,命令行工具更轻量,见 命令行工具。


🖼️ 11.1 桌面 Viewer 套件

桌面套件由三个基于 Qt 的程序组成,均运行于 Linux / macOS / Windows,支持高 DPI 缩放,且均为对系统通信状态的只读或低频写入观测器,不参与数据通路本身。仅需查看话题列表、频率、原始字节时,命令行 vlink-monitor 更轻量(见 命令行工具);浏览器端可视化见 §11.2。

程序 图标 定位与入口角色
vlink-viewer 监控入口:实时监控全部活跃 URL,左侧 URL 列表、右侧字段属性面板,按快捷键打开相机、3D 等专用窗口
vlink-player 回放入口:图形化回放 bag 文件,控制进度与速率,支持 URL 过滤与重映射
vlink-analyzer 分析入口:从 bag 中提取字段,将其随时间的变化绘制为时间序列折线图并导出

🏛️ 11.1.1 架构与数据来源

三个程序均不直接接入中间件传输层,而是经由代理层(ProxyAPI)连接本地或远端的 vlink-proxy 进程,由代理聚合整个系统的话题、序列化类型与统计信息后转交前端渲染。这一间接层带来两点性质:观测范围由代理的接入域决定;前端崩溃或退出不影响被观测系统的通信(后端透明性见本章导言)。

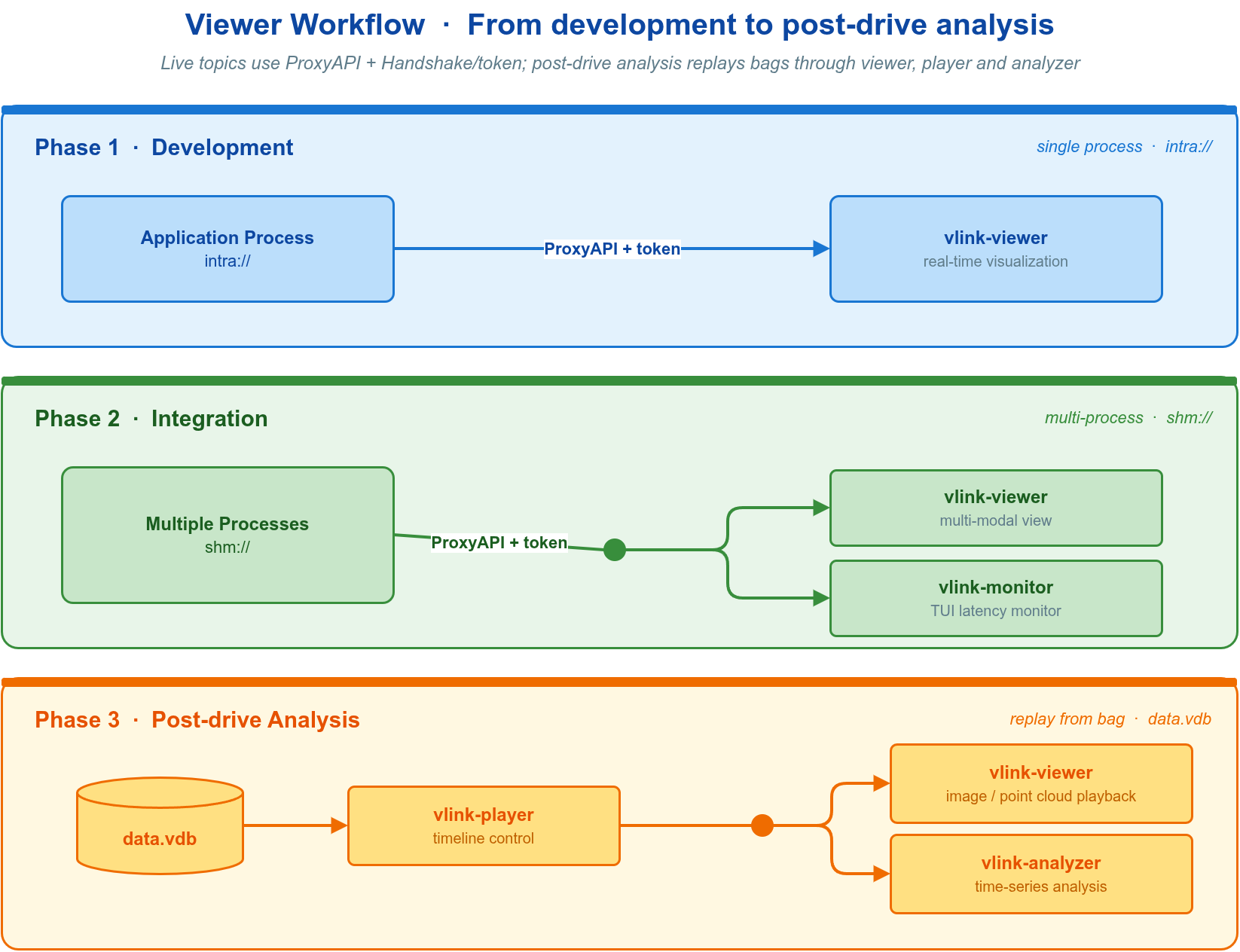

三个程序既可独立启动,也可相互联动:viewer 可作为入口拉起 player 与 analyzer;player 回放时,analyzer 的时间轴游标自动跟随播放位置。连接、握手、token 校验等控制面机制由代理层承担,详见 代理监控与服务发现。

📥 11.1.2 安装与启动

Viewer 套件默认不编译,需在构建时显式开启,并依赖代理层 ENABLE_PROXY:

option(ENABLE_VIEWER "Enable viewer" OFF)

三项增强能力各由独立 CMake 选项控制,默认值与关闭后的影响如下:

增强能力 CMake 选项 默认 关闭后的影响
视频解码(H.264 / H.265 / YUV 等) ENABLE_VIEWER_FFMPEG ON 相机窗口仅保留 Qt 可直接解码的静态图像;不需要视频解码/FFmpeg 依赖时可显式 -DENABLE_VIEWER_FFMPEG=OFF
3D 场景渲染(点云 / 目标检测等) ENABLE_VIEWER_OSG ON 3D 窗口不可用
数学表达式求值 ENABLE_EXPRTK ON 字段映射与曲线表达式停用

构建完成后三个程序安装至系统 bin 目录,可直接从命令行启动:

vlink-viewer # 启动后先弹出连接设置对话框,再进入主窗口
vlink-player # 可拖入 bag 文件,或由 viewer 的 Play(P) 拉起
vlink-analyzer # 可由 viewer / player 作为子进程拉起

🚀 11.1.3 快速开始

实时监控的最小路径如下:

  1. 启动数据源**:运行 vlink-proxy,或直接运行使用 VLink 的目标应用,由服务发现机制自动接入。
  2. **启动 viewer**:执行 vlink-viewer,在连接设置中选择 **Controller 模式,填入与中间件一致的 **Domain ID**,确认。
  3. **选话题观测**:主窗口左侧 URL 列表列出全部活跃话题,点选某个 URL,右侧面板实时展示字段内容。

查看图像按 S(相机窗口),查看 3D 场景按 Z(点云、目标检测、车道线等)。

🪟 11.1.4 vlink-viewer 主窗口

**连接设置** 启动时弹出连接设置对话框,常用项如下:

参数 说明
Run as Controller / Listener 工作模式:Controller(控制器,同一 Domain ID 下唯一)或 Listener(只读监听)
Domain ID 通信域 ID,须与中间件一致
Security Key 控制面安全密钥,须与代理端一致(启用安全时)
Native Mode 将 Viewer 的 DDS 节点绑定到 VLINK_DDS_NATIVE_IP(未设置时为 127.0.0.1)
Reliable / Tcp / Direct Mode 可靠传输 / 强制 TCP / 直连

话题的进程列表保留 PID、名称两列,悬停显示主机和 IP:单个 IP 与 IP: 同行,多个 IP 在其下逐行显示。同一侧列表按主机、PID 和名称合并进程地址,按 IP 数值排序去重;不同主机的同 PID 进程分别显示。

**菜单加速键概览** 菜单项均带 Alt+<字母> 加速键(菜单文字中带下划线的字母),常用项如下:

键 功能 键 功能
S 相机帧预览 Z 3D 场景可视化(Point3D)
J 原始字节查看(Raw) E 编辑字段值并发布
R 录制对话框 P 回放(拉起 player)
K 启动分析器 D 切换本地 / 离线模式(Local)
V 感知可视化(Perception) G 地图(Map)
X 切换状态统计面板(Status Viewer) Y 切换 Proto/Fbs 目录面板(Proto Viewer)
Q 退出 A 关于

其余菜单项:N 拓扑图、M 通信矩阵、W DB Browser、F Protobuf Decoder、B 反馈、U 帮助、L 下载。

URL 列表与属性面板

  • **左侧 URL 列表**:列出全部发现的话题,显示序列化类型(proto / flatbuffers / bytes 等)及频率、速率、丢包率、延迟等统计;统计项可勾选切换显示。
  • **右侧属性面板**:选中 URL 后以树状结构展示消息字段与值。勾选项控制是否展开数组(Array)、以十六进制显示字节(Hex)、将 timestamp 转为可读时间(Time)等。
  • **加载 .proto 目录**:解析动态 Protobuf 消息时,用面板上的「选择」按钮指定 .proto 所在目录,再点「重载」生效,支持递归导入。
  • **编辑消息**:递归子消息按需勾选展开;Protobuf oneof 每组仅选择一个成员。FlatBuffers 整数字段及整数数组保留原始整数精度。

🎥 11.1.5 相机与 3D 可视化

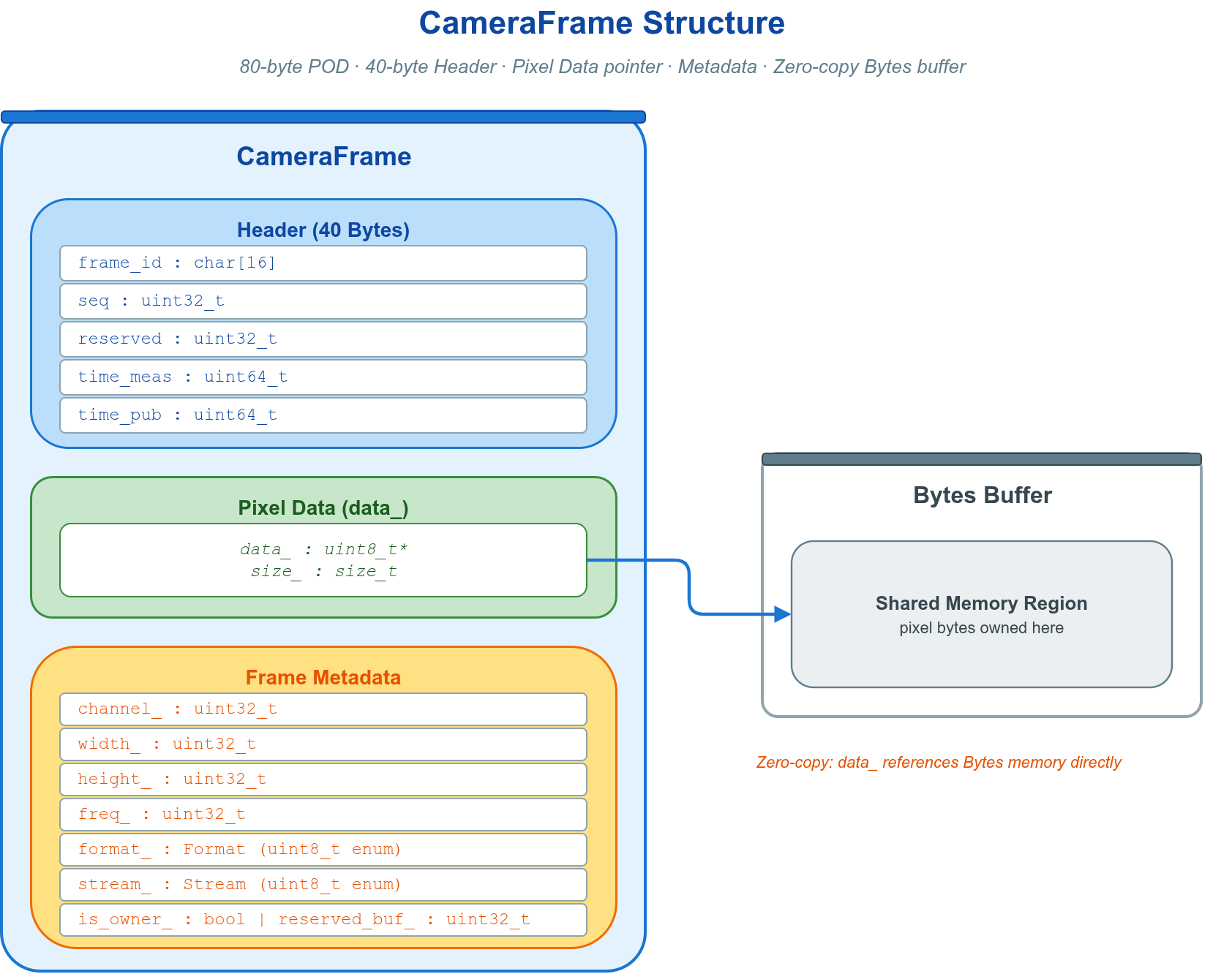

**相机帧预览(S)** 按 S 打开相机窗口,预览图像话题。零拷贝 CameraFrame 会按 format() 自动选择直接渲染或解码路径;Protobuf、FlatBuffers 与原始字节入口的格式下拉框默认使用 Auto,可识别内嵌的序列化 CameraFrame 或 Qt 支持的静态图像。裸 YUV / 裸 RGB 等无头原始像素流需手动指定格式和尺寸;H.264、H.265、H.266、AV1、MPEG4 等编码视频流需手动指定格式,尺寸由解码器从码流解析。JPEG、PNG、WebP 等静态图像优先走 Qt 解码,Qt 失败且启用 FFmpeg 时会尝试解码 fallback;FFmpeg 还支持 MJPEG、YUV420/422/444、NV12、NV21、YUYV、YVYU、UYVY、BGR888、RGB888 等格式。通用 OpenCV/ROS 数值格式按首通道灰度预览;彩色图像应使用 rgb8、bgr8、rgba8、bgra8 等明确通道顺序的编码。支持多通道并排显示、暂停、硬件解码,并可联动 3D 投影视图将点云投影并叠加到图像。关闭 ENABLE_VIEWER_FFMPEG 时,零拷贝 CameraFrame 的直接渲染格式与 Qt 可解码的静态图像仍可显示,手动裸流和编码视频解码不可用。

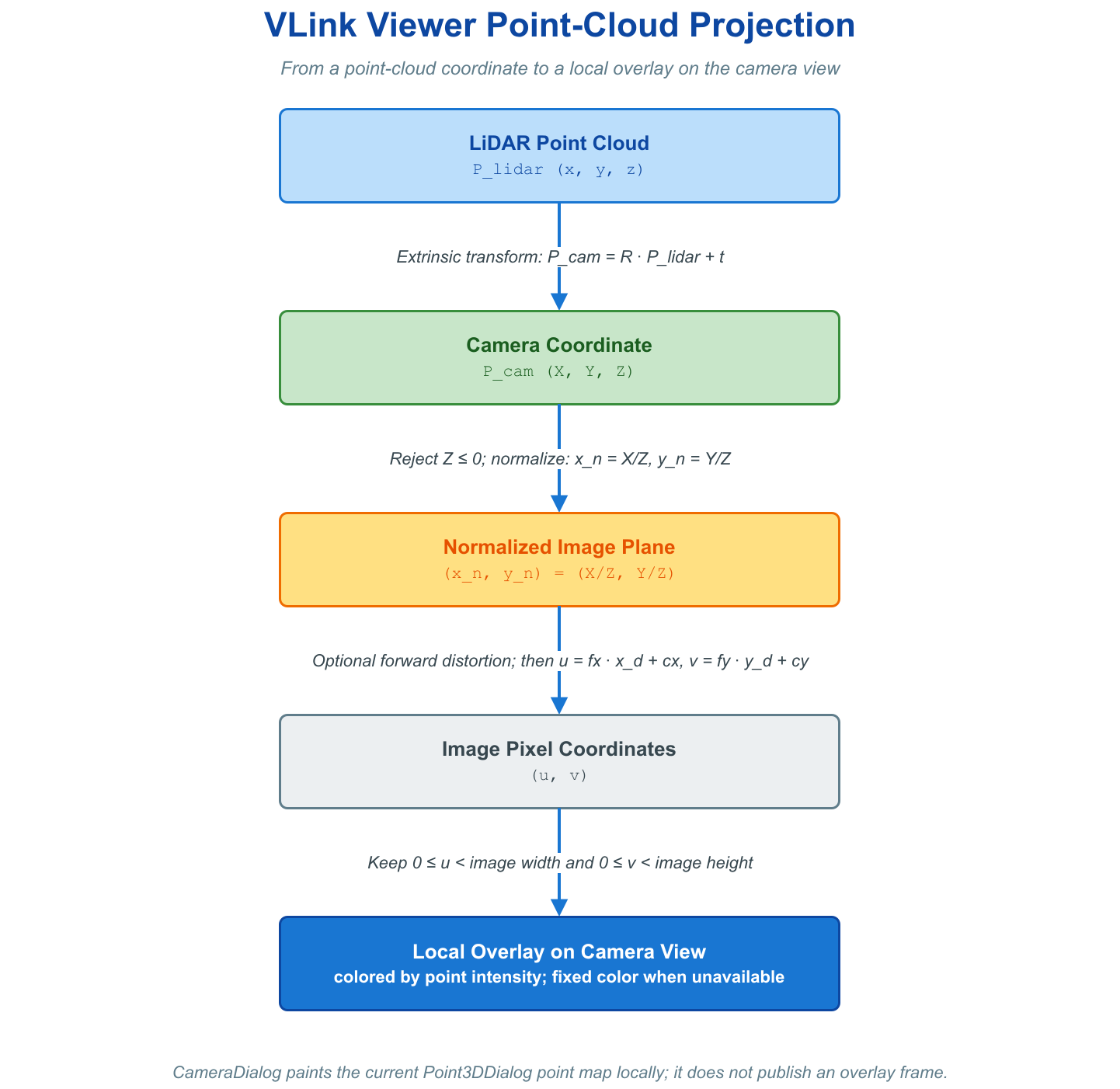

相机窗口启用点云联动后,Viewer 使用外参、内参与可选畸变参数把当前 Point3DDialog 点集投影到图像坐标,并在本地相机视图上叠加有效点;该路径不产生或重新发布新的话题。

**3D 场景可视化(Z)** 按 Z 打开 3D 场景窗口,是自动驾驶场景可视化的核心。Point3DRenderType 共定义十四类渲染:

渲染类型(内部名) 内容
点云(point_cloud) 3D 散点,可按强度着色、按范围过滤
目标检测(object_detection) 3D 边界框、速度向量、跟踪 ID、分类标签
车道线(lane_line) 折线渲染,按索引自动着色
预测轨迹(prediction) 含置信度与跟踪 ID 的预测路径
交通信号灯(traffic_light) 位置、灯色状态、倒计时
停止线(stop_line) 停止线折线
交通标志(traffic_sign) 标志位置与类型
可行驶区域(freespace) 多边形区域填充
占据栅格(occupancy_grid) 栅格地图单元格着色
停车位(parking_slot) 停车位多边形
自车轨迹(ego_trajectory) 自车历史/规划轨迹
高精地图(hdmap) 高精地图要素
相机视锥(camera_frustum) 相机视场视锥体
协方差椭圆(covariance_ellipse) 不确定性椭圆

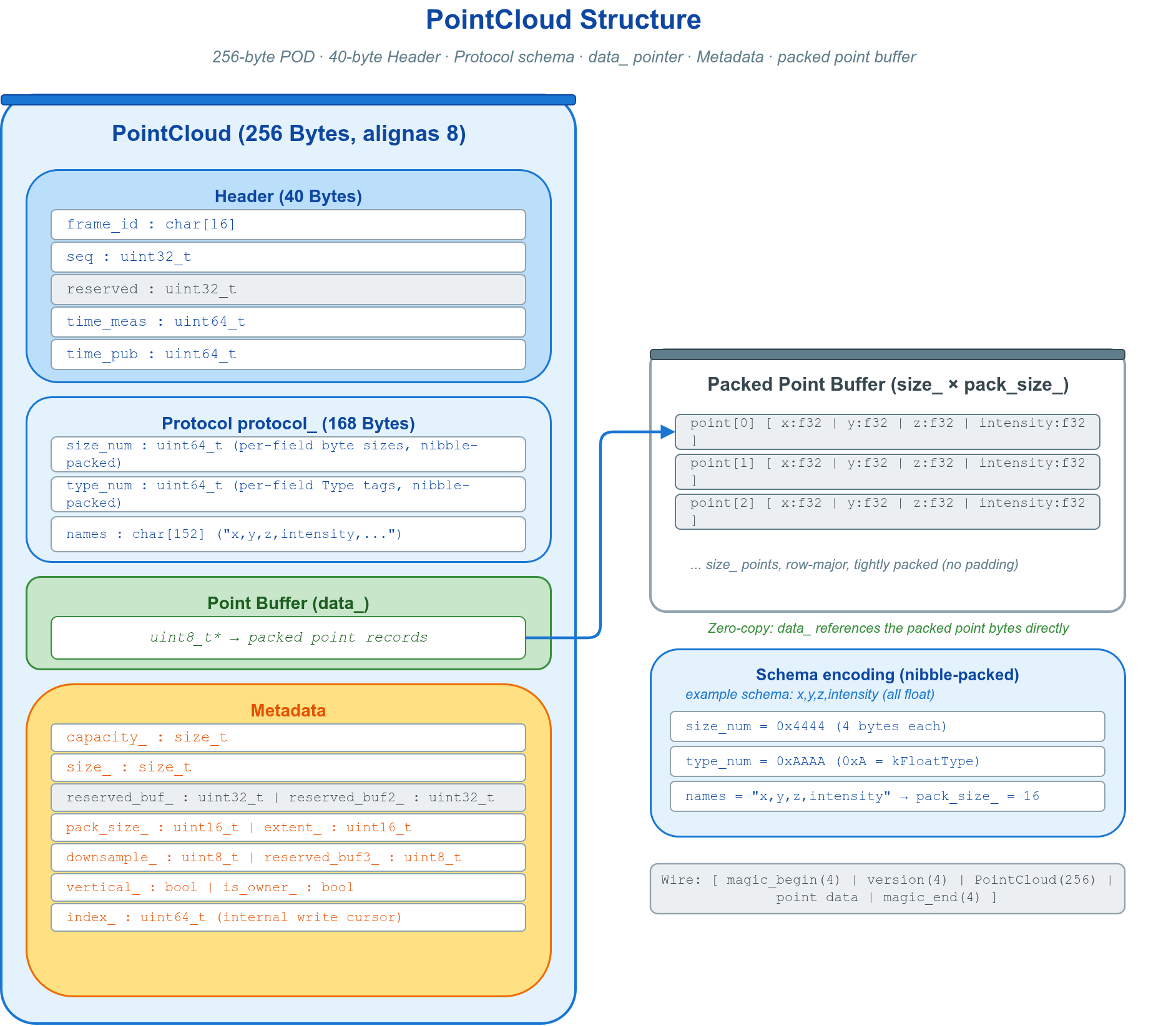

数据来源有两类:VLink 零拷贝类型(CameraFrame、PointCloud、ObjectArray 等)可直接渲染;Protobuf / FlatBuffers 消息需在界面中配置字段映射后渲染。3D 渲染需开启 ENABLE_VIEWER_OSG。零拷贝数据类型详见 零拷贝。

**vmsgs 感知预设** Viewer 随包提供 perception/vmsgs_config.json,覆盖常用 vmsgs 目标、雷达、车道边界、道路标线、轨迹、停车位、栅格与车辆 HUD。可通过 Perception 窗口中的配置选择按钮手动加载;成功选择后会保存该路径供后续使用。VDB 不一定内嵌动态 schema,因此回放 Protobuf vmsgs 前仍需在 Viewer 中选择 vmsgs 的 schemas 目录(或沿用已保存的 Proto 目录);FlatBuffers topic 同理需要对应 FBS 目录。配置预设只定义渲染映射,不替代 schema 文件。

▶️ 11.1.6 vlink-player 回放

vlink-player 是 bag 文件的图形化回放工具,回放出的数据进入通信通路,可被 viewer 等下游观测器接收。

基本操作

操作 说明
Open / Close File 选择或拖入 bag 文件(<tt>.vdb / .vdbx / .vcap / .vcapx)
Play / Pause 开始、恢复或暂停回放
进度条 拖动跳转,拖动时自动暂停,松开恢复
速率(Rate) 调节回放倍率,默认 1.0
Loop 循环回放
Native 将回放创建的 DDS 发布节点绑定到 VLINK_DDS_NATIVE_IP(未设置时为 127.0.0.1)
URL 过滤 过滤输入框 + Blacklist 勾选框,按关键字白/黑名单筛选 URL
Remap URL 重映射
Skip Blank 跳过录制中的空白时间段
Check Point 跳转到指定时间点(输入目标时间,跳转回放位置)
Bag Information 查看 bag 元信息
时间模式(Time) 切换时间戳显示:相对(Real)/ 本地(Local)/ UTC

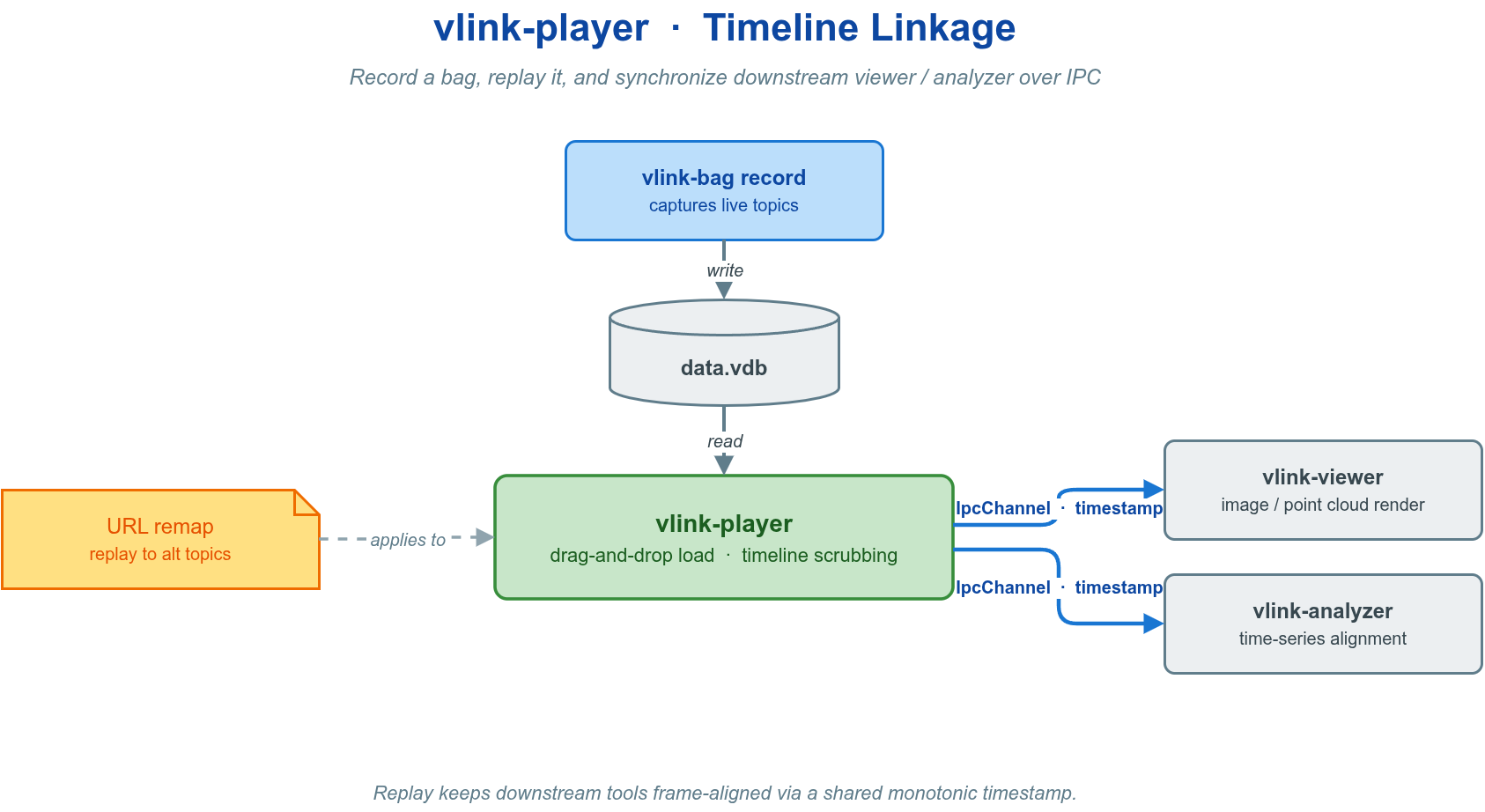

**与其他程序联动** 工具栏可拉起 vlink-viewer(实时查看回放数据)或 vlink-analyzer(分析当前文件)。拉起 analyzer 后,player 的播放进度自动同步至 analyzer 的时间轴游标,无需额外配置。

录制 / 回放概念、文件格式、URL 过滤与重映射的命令行等价用法见 命令行工具;回放 C++ API(BagReader、URL 重映射)见 录制与回放。

📈 11.1.7 vlink-analyzer 波形分析

vlink-analyzer 从 bag 文件中提取任意字段的历史数据,绘制时间序列折线图,并可导出图表。

三种分析模式

模式 分析对象
频率 消息发布频率随时间的变化
数值 某个字段的数值随时间的变化
自定义 用数学表达式对字段做运算后绘图(需 ENABLE_EXPRTK)

分析流程

  1. 选择 bag 文件 与对应的 Proto / FlatBuffers 目录**(解析消息字段所需)。
  2. 可选:**加载配置文件**(JSON),预定义待绘制曲线。
  3. 点 **Generate 开始解析并绘图,过程中点 Interrupt 中断。
  4. 点 Export 将当前图表导出为 PNG 图片。

每条曲线由「数据来源 URL + 字段表达式 + 颜色」三要素确定。图表支持 Legend / Grid / Points / Timeline(时间线游标)的显示开关,以及缩放(Both/X/Y)、线型(Line Style:实线 / 虚线 / 脉冲 / 阶梯)、数值记数法(Notation Style:自动 / 浮点 / 科学计数 / 整数,含小数位数)等设置。键盘:Space 复位坐标轴缩放;数值/自定义模式下按住 Ctrl(或 X)临时切到 X 轴缩放、按住 Shift(或 Y)切到 Y 轴缩放。开启 Timeline 后,与 player 联动时时间线游标随播放位置自动移动。

🔄 11.1.8 典型工作流

实时系统监控的最小路径见 §11.1.3。以下为两条涉及多程序联动的工作流。

bag 离线分析

  1. 用 vlink-bag record 或 viewer 录制(R)生成 bag 文件。
  2. 启动 vlink-player,拖入文件。
  3. 由工具栏拉起 vlink-analyzer,加载 Proto 目录,选字段,点 Generate。
  4. 播放 player,analyzer 时间线随播放位置同步;完成后点 Export 导出 PNG 图表。

离线数据库查看

  1. 在 vlink-viewer 中按 D 切换至离线模式。
  2. 选择未压缩的 .vdb 文件(离线模式直接以 SQLite 打开数据库,仅支持 .vdb),从历史数据中浏览。
  3. 选中 URL 查看字段值,按 K 进一步分析。

⚠️ 11.1.9 边界条件

  • **Controller 单例**:同一 Domain ID 下 Controller 模式的 vlink-viewer 仅可启动一个实例,其余须以 Listener 模式接入(见 §11.1.4)。
  • **Qt6 依赖**:以 Qt6 构建时须额外提供 Qt6::OpenGLWidgets 组件(构建脚本会自动 find_package 并链接),缺失时配置阶段即失败。
  • **可选增强**:关闭 ENABLE_VIEWER_FFMPEG / ENABLE_VIEWER_OSG / ENABLE_EXPRTK 后分别降级相机、3D 与表达式能力,影响见 §11.1.2。

🌐 11.2 Web 可视化(WebViz)

WebViz 是 VLink 的可视化桥接工具集,解决"实时数据如何接入主流可视化平台"的问题。它发现代理桥可见的在线 URL,将 VLink 消息转换为目标平台可直接消费的 Schema,并推送至浏览器或桌面可视化器。其设计遵循桥接而非重写:业务侧照常发布消息,WebViz 仅消费发现结果(后端透明性见本章导言)。

WebViz 与桌面 Viewer(§11.1)共用代理数据来源,区别在呈现端:桌面套件以 VLink 自带的 Qt 渲染器本地呈现,WebViz 则把数据导向第三方平台(Foxglove Studio / Rerun),以换取浏览器访问、远程协作与各平台原生的高级可视化能力。

🧩 11.2.1 概念与机制

WebViz 支持两个可视化后端,并各自配套一个离线转换工具。后端之间相互独立,可同时运行。

后端 实时桥接程序 前端平台 推送协议 离线转换工具 离线文件
Foxglove vlink-foxglove Foxglove Studio(浏览器/桌面) WebSocket vlink-bag2mcap MCAP
Rerun vlink-rerun Rerun Viewer gRPC vlink-bag2rrd RRD

桥接过程由四个阶段构成:

  1. VLink 应用经任意后端(dds://、shm://、intra://、zenoh:// 等)发布消息。
  2. WebViz 通过代理桥接收可见 URL 的发现信息;Foxglove 以 kAuto 随前端通道订阅按需控制数据转发,Rerun 则以 kAutoAndObserveAll 订阅每个发现的 URL,再由白名单与黑名单决定是否处理。
  3. 转换层在发现 URL 时选择映射与源 Schema。显式字段映射和专用 converter 决定输出;原生 zerocopy 未指定字段时使用内置转换。其余类型可由转换插件处理,未命中时 Foxglove 按源 Schema 透传,Rerun 输出文本日志。ExprTk 表达式属于字段映射内部处理。
  4. 经 WebSocket(Foxglove)或 gRPC(Rerun)推送至前端可视化器。

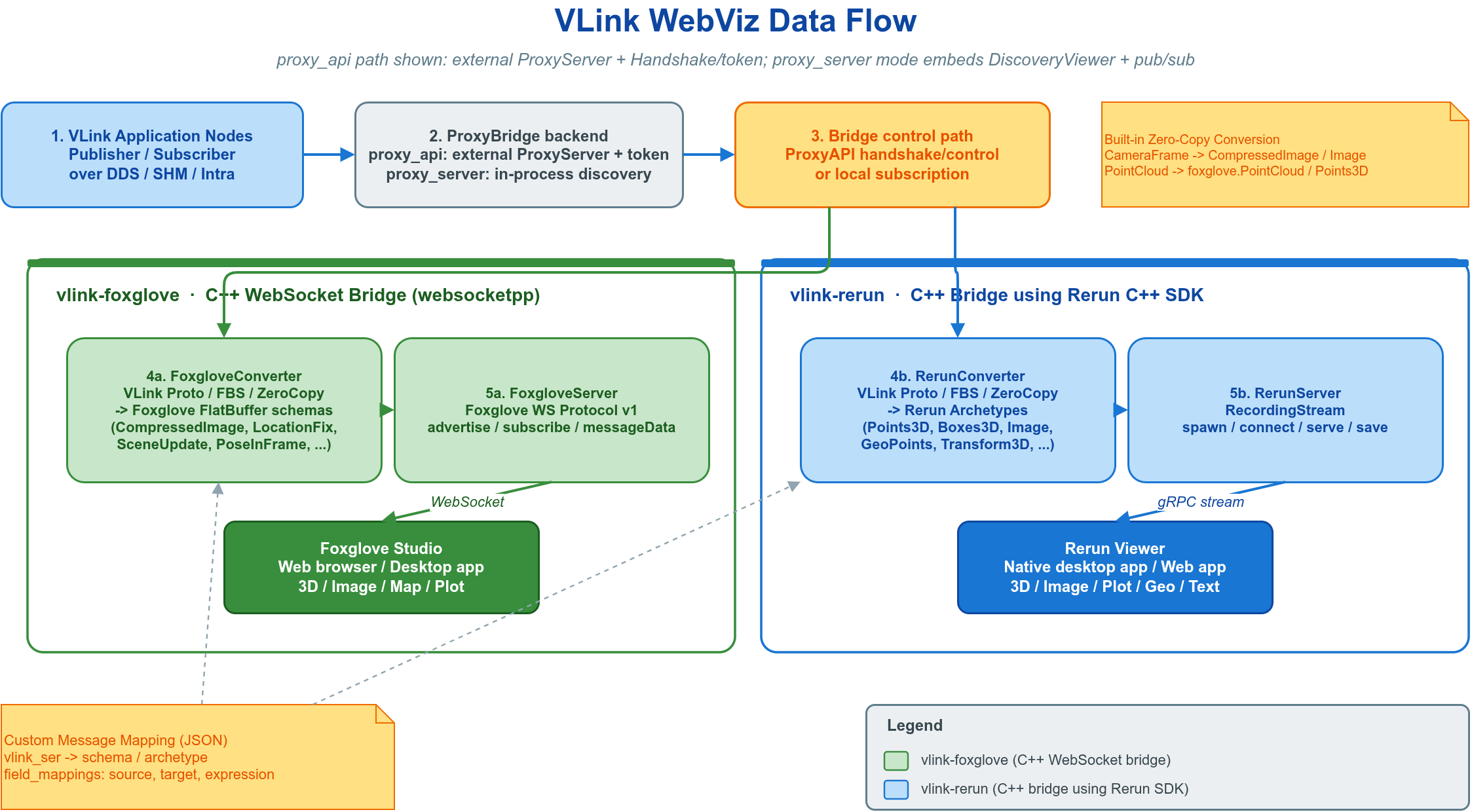

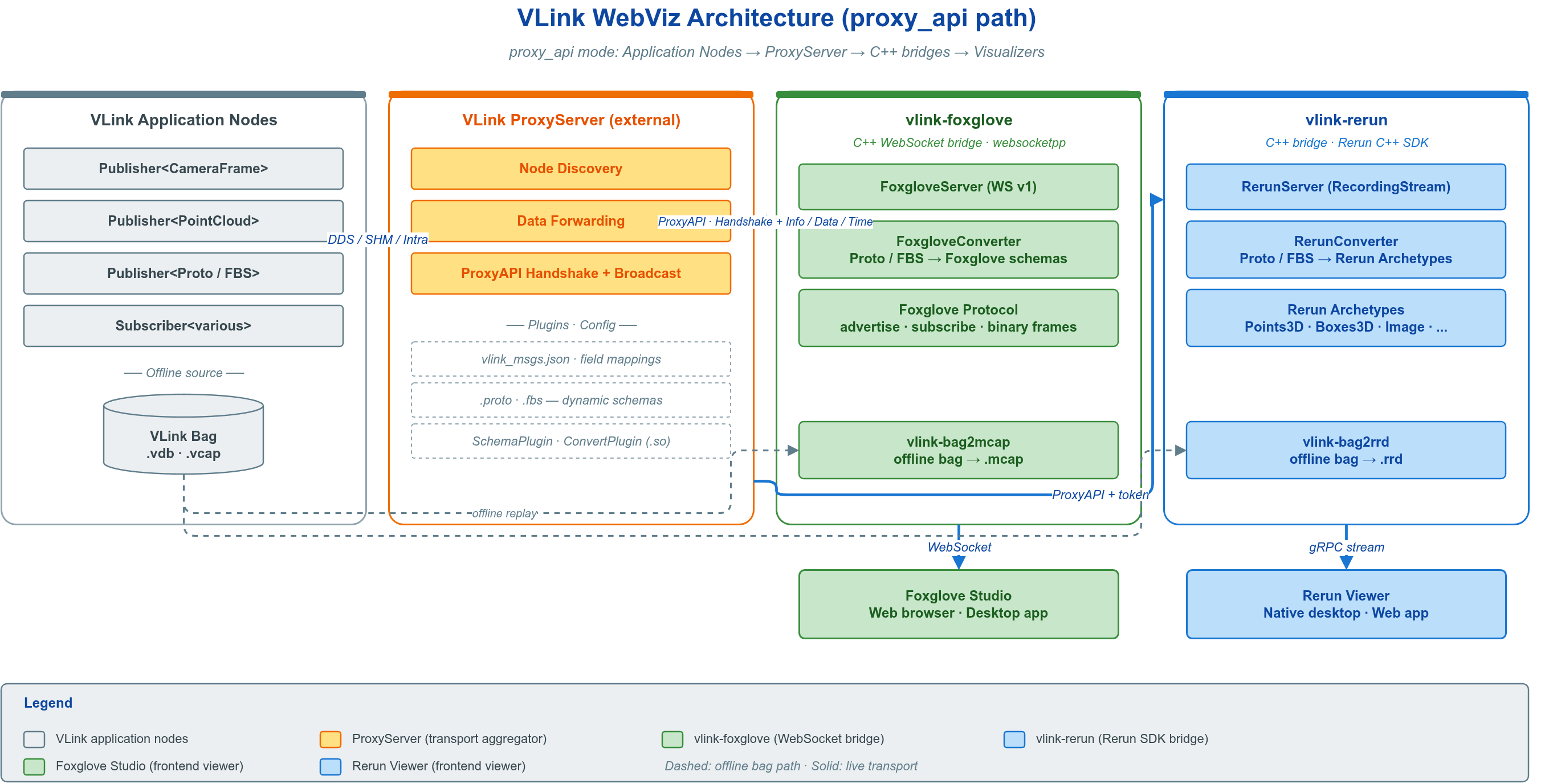

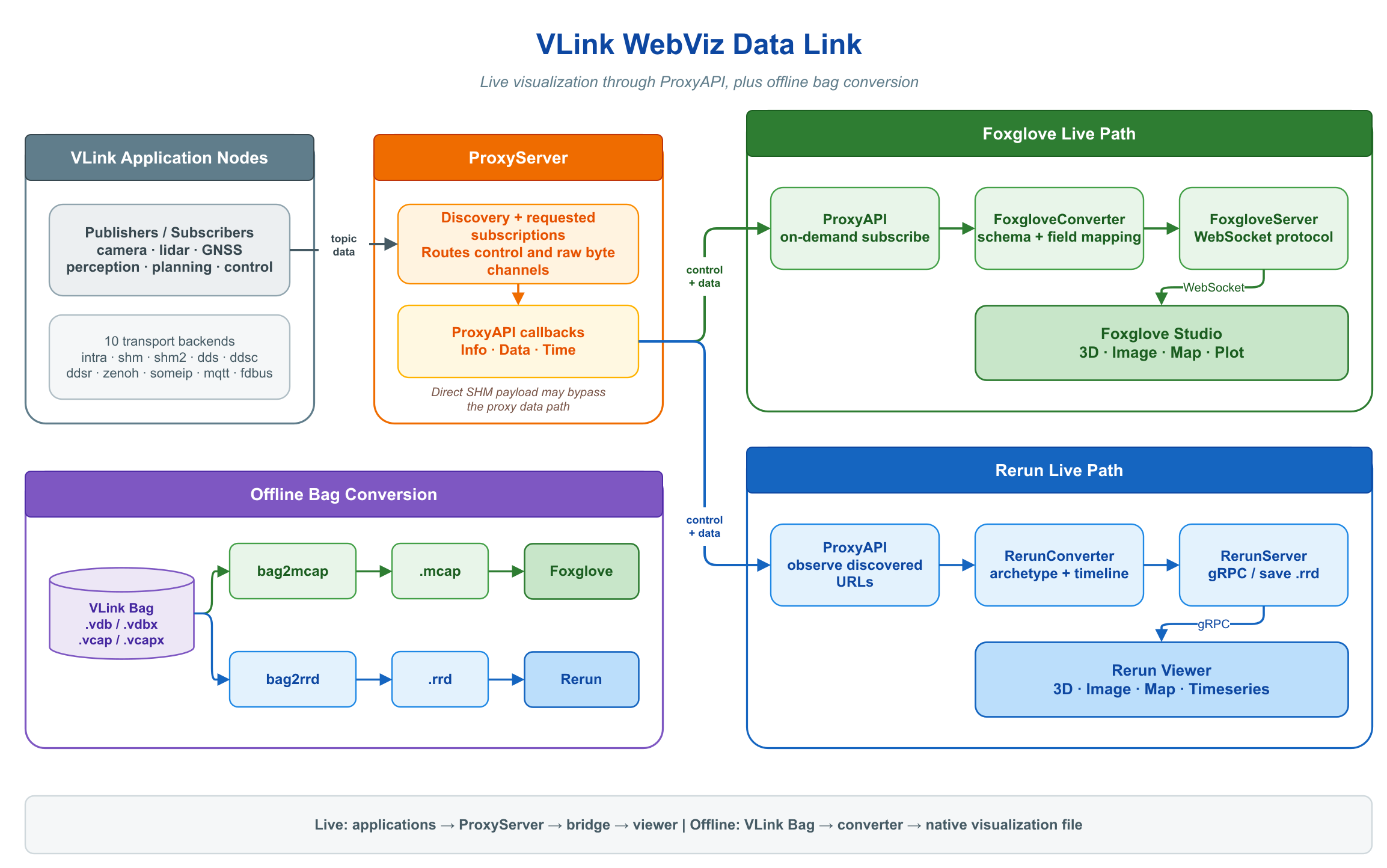

下图展开 proxy_api 部署下的发现、订阅、转换与前端数据链路;底部同时标出复用相同转换器的离线 MCAP / RRD 路径。若选择 proxy_server 模式,发现与订阅逻辑改为嵌入桥接进程。

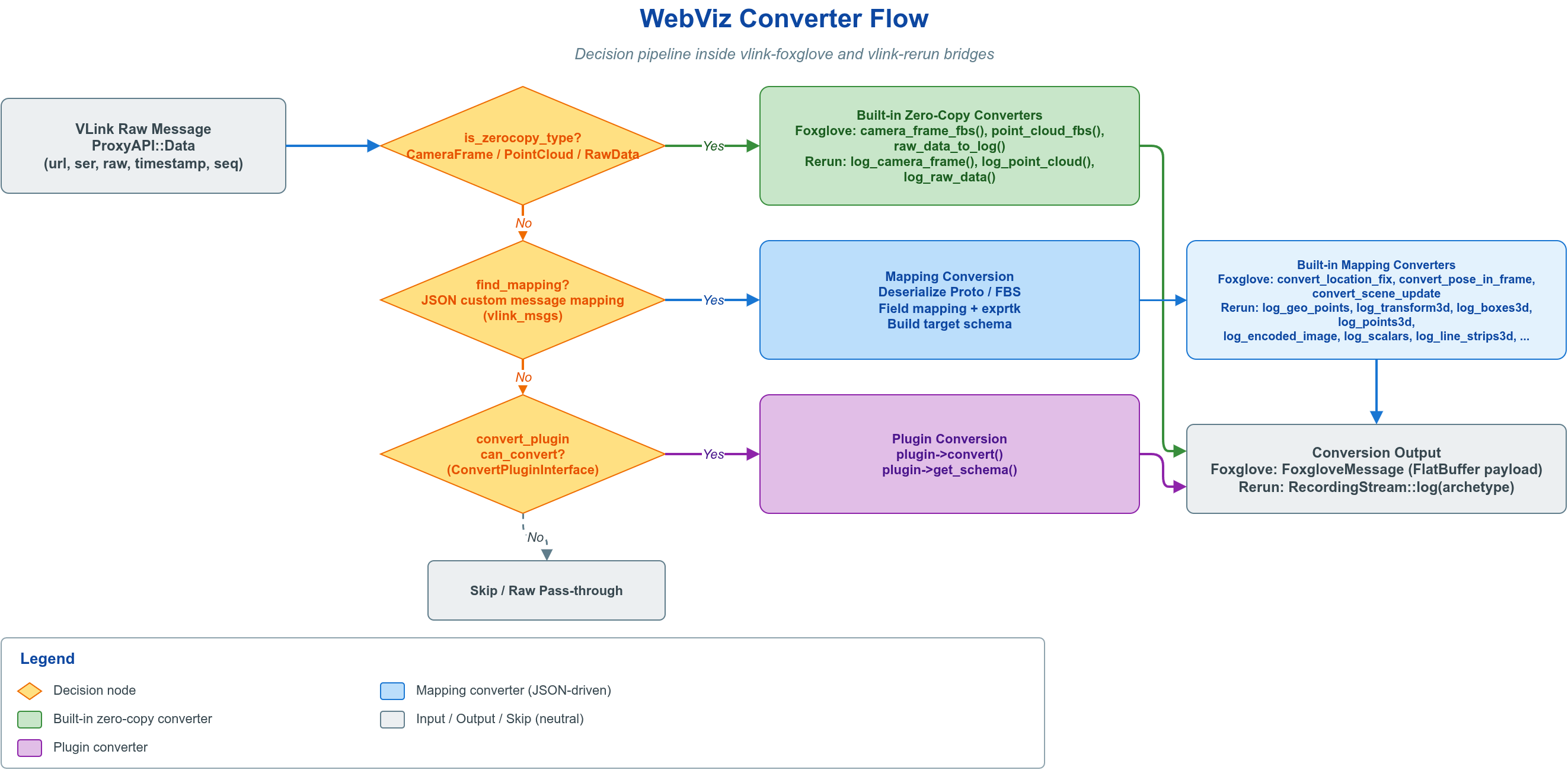

转换实现由三个部分组成:SchemaRegistry 持有源 Schema,MessageView 统一读取 Protobuf、FlatBuffers、JSON 和 zerocopy 字段,两个后端 writer 分别构造 FlatBuffers 与 Rerun 组件。字段路径和表达式随配置解析,URL 到输出的路由随发现信息建立;同一条消息的多个映射共享一次源解析。实时服务与离线工具复用同一转换库,不再各自实现序列化分支。Schema 插件、转换插件、反向发布及 RPC 接口保持原契约;转换插件返回的动态 Schema 同步到实时通道与离线输出。

🚀 11.2.2 快速开始

**接入 Foxglove Studio** 启动桥接服务,默认监听 8765 端口:

vlink-foxglove

在 Foxglove Studio 中选择 Data Source → Foxglove WebSocket,填入 ws://localhost:8765。系统中全部在线 topic 将出现在左侧通道列表,拖入面板即可可视化。

边界条件:Foxglove 客户端须协商 foxglove.websocket.v1 子协议。Foxglove Studio 默认满足;自定义客户端须显式声明该子协议,否则握手失败。

**接入 Rerun Viewer** 默认 spawn 模式自动启动本地 Viewer 并连接:

vlink-rerun

启动后本地 Rerun Viewer 自动弹出,VLink 数据按实体路径实时呈现。

⚖️ 11.2.3 后端选型

两个后端可同时运行,按可视化需求选择。下表给出选型判据。

维度 Foxglove Studio Rerun Viewer
协议 / 前端 WebSocket / 浏览器或桌面 gRPC / Rerun Viewer
Schema 格式 Foxglove FlatBuffer Schema Rerun Archetype
3D 渲染 3D 场景面板(SceneUpdate) 原生 3D 空间视图
图像 图像面板 + 标注叠加 图像 + 分割 + 深度
地理空间 地图面板(LocationFix) GeoPoints + 地图
时序图表 Plot 面板 Scalars / SeriesLine
离线文件 MCAP RRD
适用场景 远程调试、团队协作、CI 集成 本机开发、高性能 3D、多模态融合

🦊 11.2.4 vlink-foxglove 接口

vlink-foxglove [OPTIONS]

高频参数:

参数 说明 默认值
-p, --port WebSocket 服务端口 8765
-a, --address 绑定地址 0.0.0.0
-c, --config JSON 配置文件路径,仅显式传入时加载 空
-i, --filter URL 过滤关键字,逗号或带引号空格分隔,大小写不敏感 空
-k, --black 将 -i/--filter 作为黑名单 false
--vlink_msgs 自定义消息映射文件,可多次指定,见 §11.2.7 空
--proto_dir / --fbs_dir Proto / FlatBuffers 定义目录,用于动态解析自定义消息 空
--send_time 向前端下发时间更新(时间戳同步) false
--allow_multiple 允许同一可执行程序多实例并存(默认单例,再次启动会被拒绝) false

接入相关的 --proxy_* 参数见 §11.2.6。常用命令:

vlink-foxglove # 默认端口启动
vlink-foxglove -p 9090 # 指定端口
vlink-foxglove -i "camera lidar" # 白名单:仅相机与激光 topic
vlink-foxglove -i "debug test" -k # 黑名单:屏蔽调试 topic
vlink-foxglove -c foxglove_config.json --proto_dir ./protos

vlink-foxglove 另支持连接图(节点拓扑可视化,默认开启)、前端下发消息回写 VLink(--foxglove_msgs)、服务调用(--rpc_msgs)、参数面板(--parameters_url)与时间更新下发(--send_time,默认关闭,开启后将 VLink 时间戳同步至前端时间轴),经对应参数或 JSON 配置文件开启。

为防止慢速或异常客户端使待发送队列无界增长,每条 Foxglove 连接的排队数据设有 64 MiB 字节阈值和 4096 条消息阈值;达到任一阈值后按慢客户端关闭。阈值只约束已经排队的消息,空队列中的首条大消息仍可正常发送。

此外,自定义消息映射(见 §11.2.7)可指定两种零转换 converter,二者均以浅拷贝直接透传原始字节、不做反序列化,并按 timestamp_field 提取时间戳:passthrough 用于原样转发已是 Foxglove 兼容编码的消息;send_time 在透传的同时将该消息标记为时间源,配合 --send_time 驱动前端时间轴同步。

🟣 11.2.5 vlink-rerun 接口

vlink-rerun [OPTIONS]

vlink-rerun 提供四种运行模式,按部署形态选择:

模式(-m) 行为 适用场景
spawn(默认) 自动启动本地 Rerun Viewer 并连接 本机开发调试
connect 连接到已运行的 Rerun Viewer Viewer 位于远程机器
serve 作为 gRPC 服务端等待 Viewer 主动连接 车端部署、远程查看
save 直接保存为 .rrd 文件,不启动 Viewer 离线采集与后处理

高频参数:

参数 说明 默认值
-m, --mode 运行模式 spawn / connect / serve / save spawn
-a, --address gRPC 地址(connect 模式) rerun+http://127.0.0.1:9876/proxy
--bind_ip 绑定 IP(serve 模式) 0.0.0.0
-p, --port 端口(spawn / serve 模式) 9876
--save_path 输出路径(save 模式,<tt>.rrd) 空
-c, --config JSON 配置文件路径 空
-i / -k URL 过滤 / 黑名单,同 foxglove 空
--vlink_msgs 自定义消息映射文件,可多次指定 空
--proto_dir / --fbs_dir Proto / FlatBuffers 定义目录 空
--allow_multiple 允许多实例并存(默认单例),同 foxglove false

vlink-rerun 另支持 spawn 模式的若干调参(--spawn_memory_limit、--spawn_hide_welcome_screen 等)与 --recording_id,按需查阅 --help。常用命令:

vlink-rerun # 自动启动本地 Viewer
vlink-rerun -m connect -a "rerun+http://192.168.1.100:9876/proxy" # 连接远程 Viewer
vlink-rerun -m serve -p 9876 # 作为 gRPC 服务端
vlink-rerun -m save --save_path /tmp/recording.rrd # 保存为 RRD 文件
vlink-rerun -i "camera lidar" --proto_dir ./protos # 过滤并指定 Proto 目录

URL 到实体路径的映射规则:将 :// 替换为 /,传输协议成为实体树顶级命名空间,例如 dds://camera/front 映射为 dds/camera/front。

🔌 11.2.6 接入模式

WebViz 经代理桥接接入 VLink 网络,vlink-foxglove 与 vlink-rerun 共享同一组 --proxy_* 参数。两种接入模式二选一。

模式(--proxy_interface) 行为 适用场景
proxy_api(默认) 作为客户端连接独立运行的 ProxyServer 多机部署、复用统一代理控制面
proxy_server 本地发现、订阅、发布;配置 bridge 时通过核心 ProxyServer 跨域转发 单机调试、车端本地可视化、更低时延
参数 说明 默认值
--proxy_interface 接入模式:proxy_api 或 proxy_server proxy_api
--proxy_role 代理桥接角色:controller 或 listener controller
--proxy_domain_id WebViz 使用的 DDS 域 ID 0
--proxy_dds_impl proxy_api 通道使用的 DDS 实现 dds
--proxy_allow_ip DDS socket 绑定 IP,空表示任意网卡 空
--proxy_peer_ip DDS 单播发现 peer IP 空
--proxy_buf_size socket 发送 / 接收缓冲区大小(字节),0 使用默认值 0
--proxy_mtu_size DDS MTU 大小(字节),0 使用默认值 0
--proxy_native DDS 节点绑定到 VLINK_DDS_NATIVE_IP(未设置时为 127.0.0.1) false
--proxy_tcp DDS 通道使用 TCP 传输 false
--proxy_key proxy_api 模式的安全密钥,须与外部 ProxyServer 一致 空
--proxy_reliable proxy_api 数据通道使用可靠模式 false
--proxy_direct proxy_api 模式启用直接 SHM 数据通道 false
--proxy_no_match_version proxy_api 模式关闭版本匹配 false
--proxy_data_callback_mode 数据回调分发模式:direct 或 queued queued
--proxy_max_packet_size proxy_server 下转发的最大 payload(MiB),0 不限制 0
--proxy_use_iox proxy_server 模式启动内置 Iceoryx RouDi false
--proxy_iox_config proxy_server 模式 Iceoryx TOML 配置路径 空
--proxy_iox_strategy proxy_server 模式 Iceoryx 内存策略(1 mini / 2 低 / 3 中 / 4 高) 3
--proxy_iox_monitoring proxy_server 模式 Iceoryx monitoring:on 或 off on
vlink-foxglove --proxy_interface proxy_api --proxy_key "my_secret_key" # 连接独立 ProxyServer
vlink-rerun --proxy_interface proxy_server # 进程内直连,减少中转

约束:proxy_server 模式仅支持 --proxy_role=controller;--proxy_reliable / --proxy_direct 仅 proxy_api 模式有效;--proxy_domain_id 取值范围 [0, 255];--proxy_iox_strategy 取值 1/2/3/4。

proxy_server 模式也支持 --bridge_domain_id、--bridge_security_key、--bridge_allow_ip、--bridge_peer_ip、--bridge_dds_impl、--bridge_reliable、--bridge_enable_tcp 、--bridge_filter 和 --bridge_subscribe,含义与 proxy 桥接参数 一致。JSON 对应键位于 proxy.server,显式命令行优先;默认不启用,过滤默认 shm://,shm2://,intra://,主动采集下发 bridge_subscribe 默认关闭。

vlink-foxglove --proxy_interface proxy_server --proxy_domain_id 0 --bridge_domain_id 10
vlink-rerun --proxy_interface proxy_server --proxy_domain_id 0 --bridge_domain_id 10

启用后,WebViz 内嵌核心 ProxyServer,并通过本地 ProxyAPI 接入,因此增加一次本地 DDS 转发。bridge 以 Controller 控制远端域,保留源 URL;Foxglove 发布消息时,仅向已发现对应 Subscriber 的远端通道转发。两个域必须不同,不能同时使用 proxy_direct。现有配置文件可在 proxy.server 中加入 "bridge_domain_id": 10 启用。

握手、token 校验、断线自愈与转发策略由代理层统一处理,WebViz 一侧仅需选模式、按需配密钥。代理机制见 代理监控与服务发现。

🗂️ 11.2.7 自定义消息映射

实时 WebViz 和离线转换共用字段读取与编码实现。源消息可为 Protobuf、FlatBuffers、零拷贝消息或 ser=json 的 JSON。Foxglove 目标直接采用官方 FBS 字段,Rerun 目标直接采用所链接 SDK 的 Archetype 组件字段;两者共享映射语法,但目标结构不同,应分别配置。

{
"ser": "proto.NavSatFix",
"schema": "foxglove.LocationFix",
"encoding": "protobuf",
"field_mappings": [
{"source": "latitude", "target": "latitude"},
{"source": "longitude", "target": "longitude"},
{"source": "timestamp_us", "target": "timestamp", "time_unit": "us"}
]
}

通过 --vlink_msgs ./my_gps.json 加载,可重复指定多个文件。文件可包含一条映射或映射数组。无效表达式、未知目标类型、拼错的目标字段、重复目标字段会使配置校验失败,服务或离线转换在处理消息前退出。

顶层字段 说明
ser 必填,源序列化类型名
schema / archetype Foxglove 完整 Schema 名 / Rerun Archetype 名;使用 converter 时可省略
encoding 源编码:protobuf、flatbuffer、zerocopy、json;建议显式指定,Foxglove 默认 flatbuffer,Rerun 默认 protobuf
field_mappings 字段绑定;省略时按官方目标字段结构读取源消息
timestamp_field / timestamp_unit 源消息时间戳路径与单位,单位为 s、ms、us、ns,默认 us
converter 内置转换器,见 §11.2.8;不能同时配置字段绑定
url 可选 URL 字符串或数组;省略时按 ser 匹配
entity_path Rerun 输出实体路径;可让样式、静态标定和动态数据写入同一实体
static Rerun 字段映射是否写为静态数据,默认 false;静态数据不带时间轴

同一源消息可以输出多个目标。Rerun 多输出默认追加目标名作为子路径,也可逐条指定 entity_path;同一 Archetype 写到不同实体路径不会互相覆盖配置。相同选择优先级且目标、转换器和实体路径相同的映射存在歧义时,拒绝该路由。显式映射失败会返回失败,不回退为原始文本。

Rerun 的发布端撤流或桥接断连只更新发现状态,保留实体的最后数据与历史,不自动清空可能由多个源共享的实体。对象失效由业务消息在对应时间轴输出 Clear 或组件空数组;静态标定和样式不因发布端断连而撤销。

Rerun 连接恢复沿用同一个 RecordingStream 和 recording ID。SDK 切换连接不会重放已经发送的组件;接收端进程重启后,业务需要重新发布静态标定和样式,断连期间的数据也不保证补发。

字段绑定项 说明
target 官方目标字段路径,如 pose.position.x、positions[][0];必填
source 当前源作用域下的字段路径,支持嵌套对象和多层数组下标
default_value 源字段缺失时使用的 JSON 常量,可为标量、对象或数组;显式零、空数组或 null 不触发默认值
expression exprtk 数值表达式;与 source、default_value 至少提供一项
time_unit Foxglove Time / Duration 的整数源单位,自动拆分 sec 和 nsec;与消息级 timestamp_unit 分开配置

数组通过 [] 逐元素绑定,[0] 等固定下标用于构造数组或覆盖指定元素。固定构造下标必须连续。映射整个对象或数组元素后,其子字段相对于该源对象读取;_root 引用原消息,_value 引用当前源元素,_index 是当前源数组下标。构造目标坐标数组不会改变 _index。表达式中的 ranges._size 读取数组长度,例如雷达极坐标可写成 _value * cos(_root.angle_min + _index * _root.angle_increment)。

对 FlatBuffers table 的直接绑定区分“未写入字段”和“已写入的零值”:未写入时使用绑定的 default_value;内联 struct 字段始终存在。表达式按反射语义读取普通 FBS 标量的 schema 默认值;可选标量缺失仍为缺失。整数直接映射保留 64 位精度;表达式采用 double,超出其精确整数范围会警告。

Rerun 包围盒将位置、半尺寸和四元数写到独立组件,例如:

{
"ser": "proto.Obstacles",
"archetype": "Boxes3D",
"encoding": "protobuf",
"field_mappings": [
{"source": "objects", "target": "centers"},
{"source": "center.x", "target": "centers[][0]"},
{"source": "center.y", "target": "centers[][1]"},
{"source": "center.z", "target": "centers[][2]"},
{"source": "objects", "target": "half_sizes"},
{"expression": "width / 2", "target": "half_sizes[][0]"},
{"expression": "length / 2", "target": "half_sizes[][1]"},
{"expression": "height / 2", "target": "half_sizes[][2]"}
]
}

完整示例见 webviz/foxglove/etc/vlink_msgs/ 与 webviz/rerun/etc/vlink_msgs/。Foxglove 障碍物示例将立方体写到固定 ID 的 entities[0].cubes,每条消息替换完整快照;空立方体数组清除旧方框。Rerun 空组件批次同样可清除旧值,亦支持只更新颜色、标签等组件,不要求每次重复发送几何数据。

官方类型覆盖与数据表示

Foxglove 以全部 51 个官方 FBS 定义生成反射 Schema:49 个根 table 均可映射,Time、Duration 是嵌套 struct。嵌套对象、所有标量、枚举、向量和可选字段都由同一编码器处理。timestamp.sec / timestamp.nsec 可以直接绑定,或用 time_unit 从整数时间戳生成。枚举字符串采用官方名称,如 Log 的 INFO。

Rerun 注册表在构建时从 SDK 声明生成,0.37.1 包含 51 个 Archetype、271 个组件字段,覆盖几何、图像、视频、Tensor、地图、曲线、状态、体素、高斯和录制属性。组件使用 SDK 的 Arrow 类型与描述符:向量为数组,矩阵为扁平列主序数组,结构体为对象,union 为单键对象,例如 Tensor 的 data.buffer 为 {"F32":[1,2]}。四元数顺序为 [x,y,z,w]。RecordingInfo 自动静态写入录制属性路径。

字节字段接受原生 bytes、JSON 整数数组或 {"base64":"..."};多字节数值缓冲按目标数值类型的小端编码读取。RGB/RGBA 颜色数组可直接用于 Rerun Color,也可提供官方打包整数。Rerun ViewCoordinates.xyz 可写方向数组或 RDF 等三字符方向值。枚举字符串区分大小写,采用 SDK 名称。浮点映射保留源格式可表达的 NaN/Infinity,整数映射拒绝小数和溢出。

Rerun send_time 只为同一消息实际写入的普通 Archetype 数据行附加 vlink_time 时间轴,须与同一 ser 的 Archetype 映射配对;单独设置时间不会产生数据行。静态数据忽略时间轴。

Foxglove 的反向发布配置 foxglove_msgs 与服务配置 rpc_msgs 分别用于前端消息回写和 RPC。前端发布前须通过客户端 advertise 声明通道,客户端发布 ID 与服务端展示通道 ID 相互独立。

⚡ 11.2.8 内置零拷贝转换

VLink 零拷贝类型无需编写 field_mappings,转换层按下表选择默认输出;载荷须满足目标类型的格式要求。

VLink 零拷贝类型 Foxglove 目标 Rerun 目标 可选 converter
CameraFrame foxglove.RawImage / foxglove.CompressedImage / foxglove.CompressedVideo EncodedImage / Image / VideoStream camera_frame
PointCloud foxglove.PointCloud Points3D point_cloud
OccupancyGrid foxglove.Grid Image(灰度) occupancy_grid
ObjectArray foxglove.SceneUpdate Boxes3D object_array
Tensor foxglove.Log(JSON 元数据) Tensor tensor
AudioFrame foxglove.RawAudio Tensor(2D,sample × channel) audio_frame
RawData foxglove.Log Asset3D raw_data

表中类型只要 ser 命中即自动转换,无需写 converter。两个后端均接受全部 7 个显式 converter,用于将具有对应原生二进制布局的自定义消息接到内置路径。

若需要对零拷贝字段进行单位换算、坐标变换或派生计算,可显式配置 field_mappings 并将 encoding 设为 zerocopy。选中的映射始终执行指定目标;空字段列表表示读取同名字段,不会改成原生输出。只有未选择映射时才自动使用上表中的内置路径;需要显式选择原生转换或为其设置时间戳时,使用表中的 converter。converter 与非空 field_mappings 不能同时声明。ObjectArray.data、PointCloud.data、OccupancyGrid.data、Tensor.shape / strides / data 均支持数组下标访问。

一对多映射逐项执行;任一输出失败均报告转换失败,已经产生的其他输出保留,不以默认文本替代失败目标。默认值只用于缺失字段;显式零值、空字符串、空数组和 null 不会被默认值覆盖。通用映射按官方目标字段组装姿态,Euler 角转四元数可使用表达式,参见包内障碍物示例。

通用字段映射使用 vlink::zerocopy::MessageParser 完成类型识别、边界检查和标量读取;性能敏感的 CameraFrame / PointCloud 专用快速路径直接调用对应容器 codec,不经过通用字段映射。字段映射中的 int64 / uint64 值在进入表达式前保持整数类型,ExprTk 计算需要转成 double 且整数超出精确范围时会记录精度警告。

压缩视频 CameraFrame 必须按目标协议提供单帧样本:H.264 / H.265 使用 Annex B,AV1 使用 low-overhead bitstream,并且不能包含 B 帧。转换器会拒绝显式标记为 kStreamB 的帧,但不会为避免热路径开销而深度重解析码流。

VLink 三平面 YUV444 在 Rerun 路径中转换为 RGB;NV21 重排为 NV12,YVYU、UYVY、VYUY 重排为 YUY2,保留亮度和色度。与 SDK 布局一致的格式直接借用原始载荷。

RawData 不携带媒体类型,默认 Asset3D 依赖 SDK 识别载荷。OBJ 等无法仅凭字节识别的资产,应显式映射 blob 并提供 media_type,例如:

{"ser":"RawData","encoding":"zerocopy","archetype":"Asset3D","field_mappings":[
{"source":"data","target":"blob"},
{"default_value":"model/obj","target":"media_type"}
]}

Foxglove 原生相机频道在第一帧到达后公布实际 Schema,避免先显示 RawImage 再发现载荷是压缩图像。运行中图像格式改变时,旧频道撤销并以新 ID 公布实际类型,客户端需要重新订阅。频道修改和通告按同一顺序执行,覆盖发现更新、断连与客户端初始频道列表。

零拷贝类型的定义见 零拷贝。

💾 11.2.9 离线转换

将录制的 Bag 文件离线转为可视化格式,无需启动实时桥接。

vlink-bag2mcap 将 Bag 转为 MCAP,可在 Foxglove Studio 直接打开:

vlink-bag2mcap recording.vdb -o recording.mcap
vlink-bag2mcap recording.vdb -o recording.mcap \
--proto_dir ./protos \
--vlink_msgs ./obstacle.json \
--compression zstd

vlink-bag2rrd 将 Bag 转为 RRD,可在 Rerun Viewer 打开:

vlink-bag2rrd recording.vdb -o recording.rrd --proto_dir ./protos

两工具的公共参数:

参数 说明 默认值
input 输入 Bag 文件(<tt>.vdb / .vdbx / .vcap / .vcapx) 必填
-o, --output 输出文件路径,不能与输入指向同一文件(含软链接、硬链接) 必填
--proto_dir / --fbs_dir Proto / FlatBuffers 定义目录 空
--vlink_msgs 自定义消息映射文件,可多次指定 空
--compression none / zstd,仅 vlink-bag2mcap;保留的 lz4 参数因 VLink 未启用 LZ4 而提示并写出无压缩文件 zstd

两工具均支持 --schema_plugin / --convert_plugin / --convert_plugin_config 插件参数(见 §11.2.10)。vlink-bag2rrd 另有 --name(Rerun 应用 ID,默认 vlink-bag2rrd)。

vlink-bag2rrd 另支持三个时间轴命名参数:--sequence_timeline(默认 seq,每 URL 递增序号)、--time_timeline(默认 vlink_time,回放相对时间轴,写入帧录制时间戳)、--timestamp_timeline(默认 timestamp,消息级时间戳轴),并可通过 --disable_sequence_timeline / --disable_time_timeline / --disable_timestamp_timeline 关闭对应时间轴。各时间轴按帧原始时间戳逐帧写入,不做整体归零。Bag 录制与 MCAP 格式见 录制与回放。

🧪 11.2.10 进阶能力

数学表达式引擎 field_mappings 的 expression 字段支持 exprtk 表达式,在转换时完成单位换算、坐标变换等计算,可引用源消息任意数值字段(点分路径如 velocity.x,数组下标如 ranges[0])。

类别 内容
算术 / 比较 / 逻辑 + - * / % ^、== != < <= > >=、and or not
三角 / 数学 sin cos tan atan2、sqrt abs exp log clamp min max、if(cond, a, b)
常量 pi e

典型表达式:

用途 表达式
弧度转度数并限幅 clamp(-45.0, steering_angle_rad * 180.0 / pi, 45.0)
速度分量合成 sqrt(velocity.x^2 + velocity.y^2 + velocity.z^2)
条件取值 if(speed_mps > 0, 0.5 * 1500.0 * speed_mps^2, 0)

表达式引擎由 ENABLE_EXPRTK=ON(默认)启用;关闭后不含表达式的桥接和字段映射仍可使用,含 expression 的配置在启动时校验失败,不会将表达式结果替换为 0,也不会自动加载系统中已安装的表达式库。

插件扩展 当 JSON 映射不足以表达需求(复杂组装、动态 Schema、条件分支)时,WebViz 支持两类插件,两个后端共用:SchemaPlugin 运行期动态注册自定义 Schema;ConvertPlugin 以 C++ 实现自定义转换逻辑。经 --schema_plugin / --convert_plugin 加载共享库。插件接口与编写见 C API、扩展与环境变量。

🛠️ 11.2.11 编译与环境变量

WebViz 默认关闭,需在构建时显式开启,且依赖 ENABLE_PROXY=ON:

option(ENABLE_WEBVIZ "Enable webviz" OFF) # 总开关
option(ENABLE_WEBVIZ_FOXGLOVE "Enable Foxglove for webviz" ON) # 默认开
option(ENABLE_WEBVIZ_RERUN "Enable Rerun for webviz" OFF) # 需 vlink-rerun 时显式打开
cmake -B build -DENABLE_WEBVIZ=ON -DENABLE_WEBVIZ_RERUN=ON
cmake --build build -j8
cmake --install build

安装后可执行程序位于 <prefix>/bin/:vlink-foxglove、vlink-rerun、vlink-bag2mcap、vlink-bag2rrd;默认配置与映射示例位于 <prefix>/etc/vlink/<工具名>/。

主要依赖:

依赖 用途 适用
protobuf / flatbuffers 消息动态解析 两者共用
nlohmann/json JSON 配置解析 两者共用
exprtk 数学表达式引擎 两者共用
websocketpp + asio WebSocket 服务端 Foxglove
Python 3 构建时从 SDK 生成完整组件注册表 Rerun
Arrow 官方组件的数组编码,沿用 SDK 的 Arrow target Rerun
rerun_sdk Rerun C++ SDK Rerun(vlink-rerun / vlink-bag2rrd 须本机可定位 rerun_sdk)

Rerun 接口按 RERUN_VERSION_GE 适配:0.37 起使用 encodings 和录制属性发送开关,旧版使用 datatypes 与原构造接口;0.36 之前的半精度转换使用 Arrow。注册表读取对应 SDK 的类型目录,可用 Archetype 与枚举以该版本声明为准。旧版 SDK 无法关闭新建录制流时自动发送的录制属性。

VLink 的 CMake 基线保持为 3.15。CMake 3.15 下应提供已安装的 rerun_sdk 包或预先定义的 rerun_sdk target;官方 Rerun C++ SDK 源码包自身要求 CMake 3.16+,因此仅在使用源码包构建时需要更高版本。CMake 参数 -DRERUN_SDK_DIR=... 可指向安装前缀、CMake package 目录或官方源码包,缺省值取同名环境变量。Arrow 24 要求 C++20,该要求仅沿 Rerun 依赖链传播,VLink 核心与 Foxglove 保持 C++17。运行时 Viewer 应与 SDK 使用相同版本;当前验证版本为 Rerun 0.37.1。

Foxglove WebSocket 使用 foxglove.websocket.v1;二进制头按协议显式读写小端整数。内置 51 个 .fbs 已核对 foxglove-sdk 的 Schema 源目录:截至 2026-09-05,与该提交逐字节一致,保留上游版权与定义,不重写生成协议。

常用环境变量(命令行参数优先级更高):VLINK_PROTO_DIR / VLINK_FBS_DIR(对应 --proto_dir / --fbs_dir)、VLINK_SCHEMA_PLUGIN / VLINK_CONVERT_PLUGIN(对应 --schema_plugin / --convert_plugin)。完整环境变量清单见 C API、扩展与环境变量。


📚 相关文档

  • 概述 —— VLink 总体架构与工具链定位
  • 命令行工具 —— vlink-* 命令行工具集(发现、监控、录制、调试、基准)
  • 录制与回放 —— 录制 / 回放 C++ API、文件格式与 MCAP
  • 零拷贝 —— 零拷贝类型与字段定义(可视化映射、3D 渲染字段路径)
  • 代理监控与服务发现 —— 代理通信层、握手与断线自愈、服务发现机制
  • C API、扩展与环境变量 —— SchemaPlugin / ConvertPlugin 插件系统、完整环境变量清单
