📹 9. 录制与回放

录制与回放将 VLink 的通信消息持久化到磁盘文件，并在离线时按原始时序或指定速率重放，面向调试复现、数据集采集、仿真回灌与离线分析等场景。它提供两套对称接口：写入端 BagWriter 与读取端 BagReader，二者均在独立后台线程运行，业务线程的写入与读取调用不被磁盘 I/O 阻塞。

本章先建立录制管线的数据模型与生命周期，再给出写入、回放、合并的接口与边界条件。命令行等价工具 vlink-bag 见 10-cli-tools.md，图形化回放器 vlink-player 见 11-visualization.md。

📐 9.1 概念与数据模型

录制管线的基本单元是 Frame：一条消息在写入与回放中流经的统一结构。写入端将序列化后的 payload 连同元数据填入 Frame 推入 BagWriter；回放端从文件按时间戳逐帧重建 Frame 并交给输出回调。

Frame 字段 类型 写入端语义 回放端语义
timestamp int64_t 微秒时间戳；< 0 由 writer 按内部时钟自动分配，>= 0（含 0）原样记录 由 reader 填为相对录制起点的微秒偏移
url std::string 消息所属 topic URL，不得为空 经插件 URL 重映射后的回放 URL
data vlink::Bytes 序列化后的 payload 浅视图，仅在回调内有效，需外带先复制
ser_type std::string 序列化类型名（如 "demo.proto.PointCloud"），原样存盘 由 reader 从元数据回填
schema_type vlink::SchemaType schema 家族：kProtobuf / kFlatbuffers / kZeroCopy / kRaw 由 reader 从元数据回填
action_type vlink::ActionType 消息动作，通常 kPublish 原样回传

ser_type 标识 payload 的精确序列化类型，应用层据此选择解码器；schema_type 是供工具快速分派的粗粒度家族标签。两者关系与完整取值见 03-serialization.md。

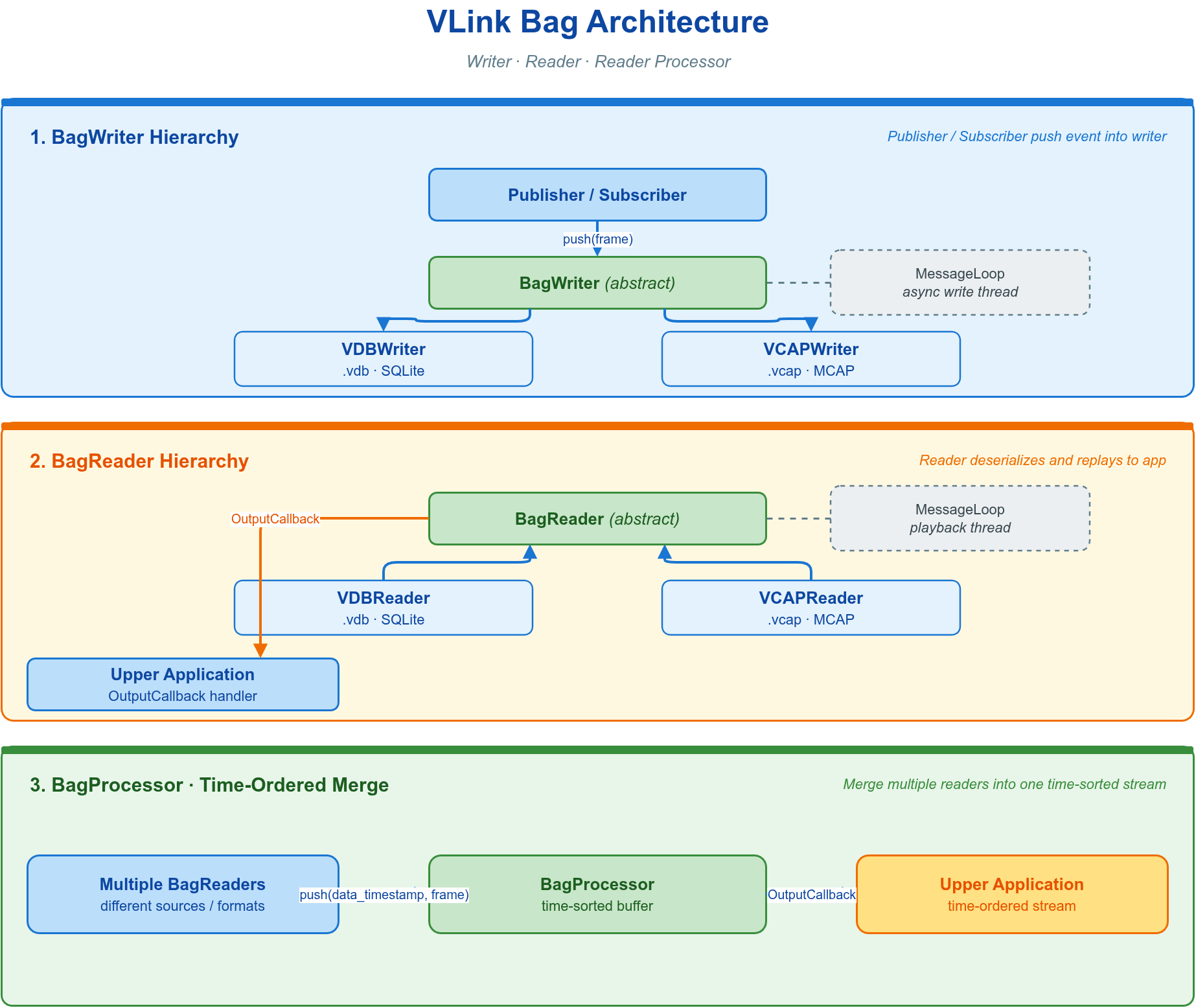

写入与回放的生命周期均为"创建 → 启动后台线程 → 驱动数据 → 等待退出"：

阶段 录制 回放
创建 BagWriter::create(path, cfg) BagReader::create(path)
注册 — register_output_callback(cb)
启动 async_run() async_run()
驱动 push(frame) play(cfg)
退出 quit() + wait_for_quit() auto_quit 自停 或 stop() / quit()，再 wait_for_quit()

**约束**：async_run() 必须在任何 push() 或 play() 之前调用——后台循环线程未启动时数据无处分派。

</blockquote>

💾 9.2 存储格式选择

create() 按文件扩展名分派具体后端，更换格式仅需改扩展名；扩展名不在下表之内时 create() 返回空指针。两种格式共用同一套 Config、push()、play() 与 register_output_callback()，业务代码不区分后端。

扩展名 后端 kCompressAuto 选用的编解码器 适用判据
.vdb / .vdbx SQLite 容器 LZAV 默认。读写快、占盘小，适合长时录制与回灌
.vcap / .vcapx MCAP 容器 Zstandard 需被 Foxglove Studio 直接打开可视化时（见 §9.11）

压缩默认关闭（compress 字段默认 kCompressNone）；上表第三列是把 compress 置为 kCompressAuto 后各后端实际选用的编解码器（见 §9.4）。VDB 后端需编译时启用 ENABLE_SQLITE，MCAP 的 Zstandard 压缩需启用 ENABLE_ZSTD（二者默认均为 ON）。

</blockquote>

✍️ 9.3 录制

最小录制流程为：创建 writer、启动后台线程、填充 Frame 推入。

#include <vlink/extension/bag_writer.h>
auto writer = vlink::BagWriter::create("/data/recording.vdb");
writer->async_run();
vlink::Frame frame;
frame.timestamp = -1;
frame.url = "dds://sensors/lidar";
frame.ser_type = "demo.proto.PointCloud";
frame.schema_type = vlink::SchemaType::kProtobuf;
frame.action_type = vlink::ActionType::kPublish;
frame.data = payload;
writer->push(frame);
bag_writer.h
Abstract VLink bag recorder with split, compression, schema embedding and a global hook.

push() 将写任务入队，实际落盘发生在后台循环线程。其语义如下：

方法 语义
push(frame) 异步入队；返回分配的微秒时间戳，负值表示失败（如 url 为空）
push(frame, /*immediate=*/true) 绕过队列，在调用线程同步写入并阻塞至落盘
*writer << frame 等价于 push(frame, false)，可链式；写失败时置位 fail()

push() 线程安全，可直接在通信回调内调用。immediate=true 会阻塞到落盘，可能违反实时截止期，仅用于收尾或测试代码。

9.3.1 Schema 嵌入

录制 Protobuf / FlatBuffers 等带 schema 的消息时，可将 schema 描述符一并写入文件，供离线自省与可视化解析消息结构：

vlink::SchemaData schema;
schema.name = "sensors.LidarPoint";
schema.encoding = "protobuf";
schema.schema_type = vlink::SchemaType::kProtobuf;
schema.data = proto_file_descriptor_bytes;
writer->push_schema(schema);

亦可用 register_schema_callback() 注册解析器，在某 ser_type 首次出现时再懒加载其 schema。

⚙️ 9.4 录制配置

Config 控制压缩、文件分割与录制标签，未设字段保持默认。下表为高频字段，完整字段见 bag_writer.h。

vlink::BagWriter::Config config;
config.compress = vlink::BagWriter::kCompressAuto;
config.split_by_size = 1024LL * 1024 * 1024;
config.split_by_time = 60LL * 1000;
config.tag_name = "test_run_001";
auto writer = vlink::BagWriter::create("/data/recording.vdb", config);
字段 默认 语义
compress kCompressNone kCompressAuto 由后端选压缩（VDB 用 LZAV、MCAP 用 Zstd）；kCompressNone 关闭
split_by_size 1 GiB 按文件大小分割阈值（字节），0 关闭
split_by_time 0 按时间分割间隔（毫秒），0 关闭
tag_name 空 录制标签，写入文件头供检索

分割产生新文件时可注册回调获知文件名。第二参数 before 决定回调在新文件打开前还是后触发：

writer->register_split_callback(
[](int split_index, const std::string& split_filename) {
VLOG_I("split #", split_index, " -> ", split_filename);
},
/*before=*/false);
VLOG_I
#define VLOG_I(...)
Definition: logger.h:785

▶️ 9.5 回放

最小回放流程为：创建 reader、注册输出回调、启动后台线程、调用 play(cfg)。

#include <vlink/extension/bag_reader.h>
auto reader = vlink::BagReader::create("/data/recording.vdb");
reader->register_output_callback(
[](const vlink::Frame& frame) {
VLOG_I("ts=", frame.timestamp, " url=", frame.url,
" size=", frame.data.size());
});
reader->async_run();
vlink::BagReader::Config cfg;
cfg.rate = 1.0;
cfg.times = 1;
cfg.auto_quit = true; // 播完后停止后台循环线程，使 wait_for_quit() 返回
reader->play(cfg);
reader->wait_for_quit();
bag_reader.h
Abstract player for VLink bag recordings with seek, loop and rate control.

**约束**：wait_for_quit() 仅在循环线程退出后返回。一次性回放须置 cfg.auto_quit = true，否则播完后线程继续运行、wait_for_quit() 永不返回；常驻回放器则不设此标志，改由 stop() / quit() 收尾。

输出回调在 reader 的后台线程触发；reader 自动从文件元数据回填 frame.ser_type / schema_type，应用层据此选择反序列化方式（frame.data 的浅视图语义见 §9.1 Frame 表）。

除输出回调外，可注册状态、就绪与完成回调：

回调 触发时机 入参
register_output_callback(cb) 每回放一帧 const Frame&
register_status_callback(cb) 状态变迁 Status（kStopped / kPaused / kPlaying）
register_ready_callback(cb) 文件打开并索引完成 无
register_finish_callback(cb) 回放会话结束 bool is_interrupted

🎚️ 9.6 回放参数与控制

play() 接收 Config，常用字段如下：

字段 默认 语义
rate 1.0 速率倍数，2.0 加速、0.5 慢放
times 1 循环次数；<= 0（含 vlink::BagReader::kInfinite，其值为 -1）表示无限循环
begin_time / end_time 0 / 0 回放时间窗（毫秒，相对录制起点），0 表示从头 / 到尾
filter_urls 空 URL 白名单，空集合表示回放全部
auto_quit false 播完后停止后台循环线程
vlink::BagReader::Config cfg;
cfg.rate = 2.0;
cfg.times = vlink::BagReader::kInfinite;
cfg.begin_time = 10 * 1000LL;
cfg.end_time = 30 * 1000LL;
cfg.filter_urls = {"dds://sensors/lidar"};
cfg.auto_quit = true;
reader->play(cfg);

回放控制方法作用于运行中的 reader：

方法 语义
pause() / resume() 暂停 / 继续
pause_to_next() 单步：发一帧后再次暂停
jump(begin_time, rate, times, force_to_play) 跳转到指定时间戳（毫秒）并应用新参数
stop() 中止会话并回退到起点
get_status() / get_timestamp() 查询当前状态 / 当前时间戳

文件损坏时可异步修复，三者均返回 std::future<bool>：check() 校验完整性、reindex() 重建索引、fix(/*rebuild=*/false) 修复（true 为从头重建）。

⏩ 9.7 游标顺序读取

除 play() 的定时回放外，BagReader 另提供一条**同步顺序读取**通道：游标。它按录制顺序逐帧把数据交还调用线程，**无后台线程、无帧间延时**，也不依赖 async_run() / play()，适合离线批处理、转码、抽帧统计等不需要按真实时序节流的场景。

auto reader = vlink::BagReader::create("/data/recording.vdb");
vlink::BagReader::Config cfg;
cfg.begin_time = 10 * 1000LL;
cfg.end_time = 30 * 1000LL;
cfg.filter_urls = {"dds://sensors/lidar"};
reader->open_cursor(cfg); // 也可用无参 open_cursor() 全量读取
vlink::Frame frame;
while (*reader >> frame) { // 等价于 while (reader->read_next(frame))
VLOG_I("ts=", frame.timestamp, " url=", frame.url,
" size=", frame.data.size());
}
方法 语义
open_cursor(config) 按 config 打开（或重置）游标；成功返回 true，打开失败置位 fail() 并返回 false
open_cursor() 等价于以默认 Config 打开，全量、不过滤、按录制顺序遍历
read_next(out) 读下一帧填入 out；到末尾置位 eof()、出错置位 fail()，二者均返回 false
*reader >> frame read_next() 的流式别名，返回 *this，可 while (reader >> frame)
eof() / fail() 是否已到文件末尾 / 上次游标操作是否失败
operator bool() 游标是否仍可读（未到末尾且未失败），供流式循环判停

read_next() / operator>> 在首次调用时会自动以默认 Config 懒打开游标，因此仅在需要过滤或设置时间窗时才必须显式 open_cursor()；再次调用 open_cursor() 会重绕游标、重新套用 config 并清除 eof() / fail() 状态。

**行为约束**：游标仅 Config::filter_urls 与 begin_time / end_time 时间窗生效，rate / times / auto_* / skip_blank 等定时回放参数一律被忽略；已绑定的 BagPluginInterface 的 URL 重映射与排除仍然生效，但其 on_read() 拦截（仅回放路径触发）不会运行。游标为单线程，不要与同一 reader 上正在进行的 play() 会话并发驱动。frame.data 是浅视图，仅在下一次 read_next() / operator>> 前有效，需外带先复制。

</blockquote>

🔎 9.8 读取元数据

打开文件后无需启动回放即可读取元数据，用于核对录制时长、消息量与各 URL 的频率：

const auto& info = reader->get_info();
VLOG_I("file: ", info.file_name);
VLOG_I("duration: ", info.total_duration / 1000, " s");
VLOG_I("messages: ", info.message_count);
for (const auto& meta : info.url_metas) {
VLOG_I(" ", meta.url, " count=", meta.count,
" freq=", meta.freq, " Hz ser=", meta.ser_type);
}

Info::url_metas 每条对应一个录制 URL，含 count（消息数）、freq（平均频率，Hz）、ser_type 与 schema_type 等字段，适合在回放前驱动解码器分派。各 ser_type 取值与对应 schema_type 的完整对照见 03-serialization.md。

🔗 9.9 与通信 API 集成

最省事的录制方式是节点自带的 drop-in 接口 Node::set_record_path(path)：在任意 Publisher / Subscriber / Client / Server / Setter / Getter 上设置后，流经该节点的消息自动写入指定 bag，无需手动序列化或操作 BagWriter。

vlink::Subscriber<LidarPoint> sub("dds://sensors/lidar");
sub.set_record_path("/data/lidar.vdb"); // 后缀须为 .vdb/.vdbx/.vcap/.vcapx

**约束**：intra:// 节点与使用原生 CDR 序列化的 dds:// 节点**不支持**该接口——在这类节点上调用 set_record_path() 会触发致命日志（VLOG_F，抛出 RuntimeError），其余传输正常录制。对支持的传输，路径会交给 BagWriter::filter_get()，文件后缀不在 .vdb/.vdbx/.vcap/.vcapx 之内时 filter_get() 返回空指针，录制静默关闭。需要录制 intra:// / CDR 节点、或在录制前序列化转码、过滤、重排时，改用下面的手动 BagWriter 接管。

需要完全掌控帧内容时，把 BagWriter 注入订阅回调，回放时将 reader 输出转回 Publisher，是与业务通信结合的标准用法。

录制端：Subscriber 回调内序列化后推入 writer。

#include <vlink/vlink.h>
#include <vlink/extension/bag_writer.h>
auto writer = vlink::BagWriter::create("/data/lidar.vdb");
writer->async_run();
vlink::Subscriber<LidarPoint> sub("dds://sensors/lidar");
sub.listen([&](const LidarPoint& msg) {
vlink::Bytes bytes;
vlink::Serializer::serialize(msg, bytes);
vlink::Frame frame;
frame.timestamp = -1;
frame.url = "dds://sensors/lidar";
frame.ser_type = "demo.proto.PointCloud";
frame.schema_type = vlink::SchemaType::kProtobuf;
frame.action_type = vlink::ActionType::kPublish;
frame.data = bytes;
writer->push(frame);
});

回放端：reader 输出回调内反序列化后经 Publisher 重新发出。

auto reader = vlink::BagReader::create("/data/lidar.vdb");
vlink::Publisher<LidarPoint> pub("dds://sensors/lidar");
reader->register_output_callback([&](const vlink::Frame& frame) {
if (frame.url == "dds://sensors/lidar") {
LidarPoint msg;
if (vlink::Serializer::deserialize(frame.data, msg)) {
pub.publish(msg);
}
}
});
reader->async_run();
vlink::BagReader::Config cfg;
cfg.rate = 1.0;
reader->play(cfg);

🌐 9.10 进程级自动录制

设置环境变量 VLINK_BAG_PATH 可让进程在不改代码的前提下自动开启全局录制：

export VLINK_BAG_PATH=/data/auto_record.vdb # 后缀须为 .vdb/.vdbx/.vcap/.vcapx
./my_vlink_app

代码中经 vlink::BagWriter::global_get() 取得进程级共享 writer（未设环境变量时返回空指针）；按路径取或建共享 writer 用 vlink::BagWriter::filter_get("/data/x.vdb")。环境变量完整说明见 13-integration.md。

📊 9.11 MCAP 与 Foxglove

将录制内容导入 Foxglove Studio 可视化时，把扩展名改为 .vcap，其余代码不变（格式特性见 §9.2）：

auto writer = vlink::BagWriter::create("/data/recording.vcap");

MCAP 格式的文件头内嵌 schema 与 channel 元数据并支持随机访问。配合 §9.3.1 写入 schema 后，可在 Foxglove 中直接解析消息结构。

🧩 9.12 多文件合并回放

录制按大小或时间分割会产生多个文件；多源或乱序数据需按真实数据时间重新排序时，用 vlink::BagProcessor 做时间滑窗重排。它维护一个缓冲窗口，将多个 reader 汇入的帧按 push(data_timestamp, frame) 传入的 data-plane time 升序输出，给"迟到但更早"的帧一个排到已缓存帧之前的机会。仅当窗口内最旧帧与最新帧的 data-plane time 跨度达到 Config::min_cache_time（默认 500 ms）才释放最旧帧，生产者静默时再由墙钟回退强制排空。BagProcessor::Config 另有两个可调字段：max_cache_size（默认 256 MiB，缓冲帧总载荷字节上限）与 max_jump_time（默认 1 h，data-plane time 单次跳变的绝对上限）。输出时 Frame::timestamp 会映射到排序后的 data-plane-time 轴，并保持严格单调递增；如果某帧无法提取 data-plane time，可传入负值，processor 会按上一帧的 data 时间叠加 Frame::timestamp 差值补齐（无前序锚点时保持 -1 并排在最前）。BagProcessor 的输出回调在其独立 worker 线程触发，结束前须调用 flush() 同步排空尾部缓存帧。

#include <vlink/extension/bag_reader.h>
#include <vlink/extension/bag_processor.h>
#include <vlink/vlink.h>
int64_t extract_data_timestamp(const vlink::Bytes& data); // parse from your payload header
int main() {
vlink::Logger::init("merge-playback");
vlink::Publisher<vlink::Bytes> pub("dds://replay/merged");
vlink::BagProcessor processor;
processor.register_output_callback(
[&](const vlink::Frame& f) { pub.publish(f.data); });
std::vector<std::shared_ptr<vlink::BagReader>> readers;
for (const auto& file : {"/data/drive_0.vdb", "/data/drive_1.vdb", "/data/drive_2.vdb"}) {
auto reader = vlink::BagReader::create(file);
reader->register_output_callback(
[&](const vlink::Frame& frame) {
const int64_t data_timestamp = extract_data_timestamp(frame.data);
processor.push(data_timestamp, frame);
});
reader->async_run();
readers.push_back(reader);
}
vlink::BagReader::Config cfg;
cfg.rate = 1.0;
cfg.auto_quit = true; // 每个 reader 播完后自停，使下面的 wait_for_quit() 能返回
for (auto& reader : readers) {
reader->play(cfg);
}
for (auto& reader : readers) {
reader->wait_for_quit();
}
processor.flush();
return 0;
}
bag_processor.h
Data-plane-time sliding-window reorder buffer, a helper for BagPluginInterface plugins.

BagProcessor 同时是 BagPluginInterface 派生插件的基本构件，用于录制前 / 回放前的重排与转码：写侧由 BagWriter::bind_plugin_interface() 在落盘前调用插件的 on_write()，读侧由 BagReader::bind_plugin_interface() 在回放前调用 on_read()，二者均经插件内部的 do_callback() 重新发出。BagPluginInterface 的加载与生命周期见 13-integration.md。

📦 9.13 完整示例

9.13.1 录制

每 1 GiB 分割并开启压缩，捕获终止信号后退出录制循环。

#include <vlink/extension/bag_writer.h>
#include <vlink/base/logger.h>
#include <vlink/base/utils.h>
int main() {
vlink::Logger::init("bag-demo");
vlink::BagWriter::Config config;
config.compress = vlink::BagWriter::kCompressAuto;
config.split_by_size = 1024LL * 1024 * 1024;
config.split_name_by_time = true;
config.tag_name = "field_test_2026";
auto writer = vlink::BagWriter::create("/data/field_test.vdb", config);
writer->async_run();
vlink::Utils::register_terminate_signal([&](int) { writer->quit(); });
int seq = 0;
while (writer->is_running()) {
vlink::Bytes data = vlink::Bytes::create(256);
std::memset(data.data(), seq & 0xFF, 256);
vlink::Frame frame;
frame.timestamp = -1;
frame.url = "intra://sensor/imu";
frame.ser_type = "raw";
frame.schema_type = vlink::SchemaType::kRaw;
frame.action_type = vlink::ActionType::kPublish;
frame.data = data;
writer->push(frame);
seq++;
std::this_thread::sleep_for(std::chrono::milliseconds(10));
}
writer->wait_for_quit();
VLOG_I("recording saved");
return 0;
}
logger.h
Singleton logger with stream / format / printf / RAII-stream entry points.
utils.h
Portable host-system utility surface used across the VLink runtime.

9.13.2 回放

#include <vlink/extension/bag_reader.h>
#include <vlink/base/logger.h>
int main(int argc, char* argv[]) {
vlink::Logger::init("bag-play");
if (argc < 2) {
VLOG_F("usage: ", argv[0], " <bag_file>");
}
auto reader = vlink::BagReader::create(argv[1]);
const auto& info = reader->get_info();
VLOG_I("file: ", info.file_name, " messages: ", info.message_count);
reader->register_output_callback(
[](const vlink::Frame& frame) {
VLOG_D("ts=", frame.timestamp, " url=", frame.url,
" size=", frame.data.size());
});
reader->async_run();
vlink::BagReader::Config cfg;
cfg.rate = 1.0;
cfg.times = 1;
cfg.auto_quit = true;
reader->play(cfg);
reader->wait_for_quit();
return 0;
}
VLOG_D
#define VLOG_D(...)
Definition: logger.h:783
VLOG_F
#define VLOG_F(...)
Definition: logger.h:791

可运行示例参见 examples/recording/：record_basic 演示节点级 set_record_path()（见 §9.9）的 drop-in 录制。

</blockquote>

📚 相关文档
