🪛 13. 集成与扩展

本章覆盖 VLink 在语言、框架、部署三处边界的对外接口。三者均在不改动业务通信代码的前提下把 VLink 接入更大的系统，并保持 URL 通信契约（见 概述）的不变量：通信端点是 URL，承载是字节，行为可由配置外置。它们按"开发期编码 → 链接期装配 → 运行期注入"的时间顺序级联，构成从源码到现场的完整集成面。

集成面	章节	边界	作用
C API	13.1–13.8	语言	以稳定 C ABI 投影六原语数据面，使 C / Python / Go / Rust 等无法实例化 C++ 模板的语言接入 VLink

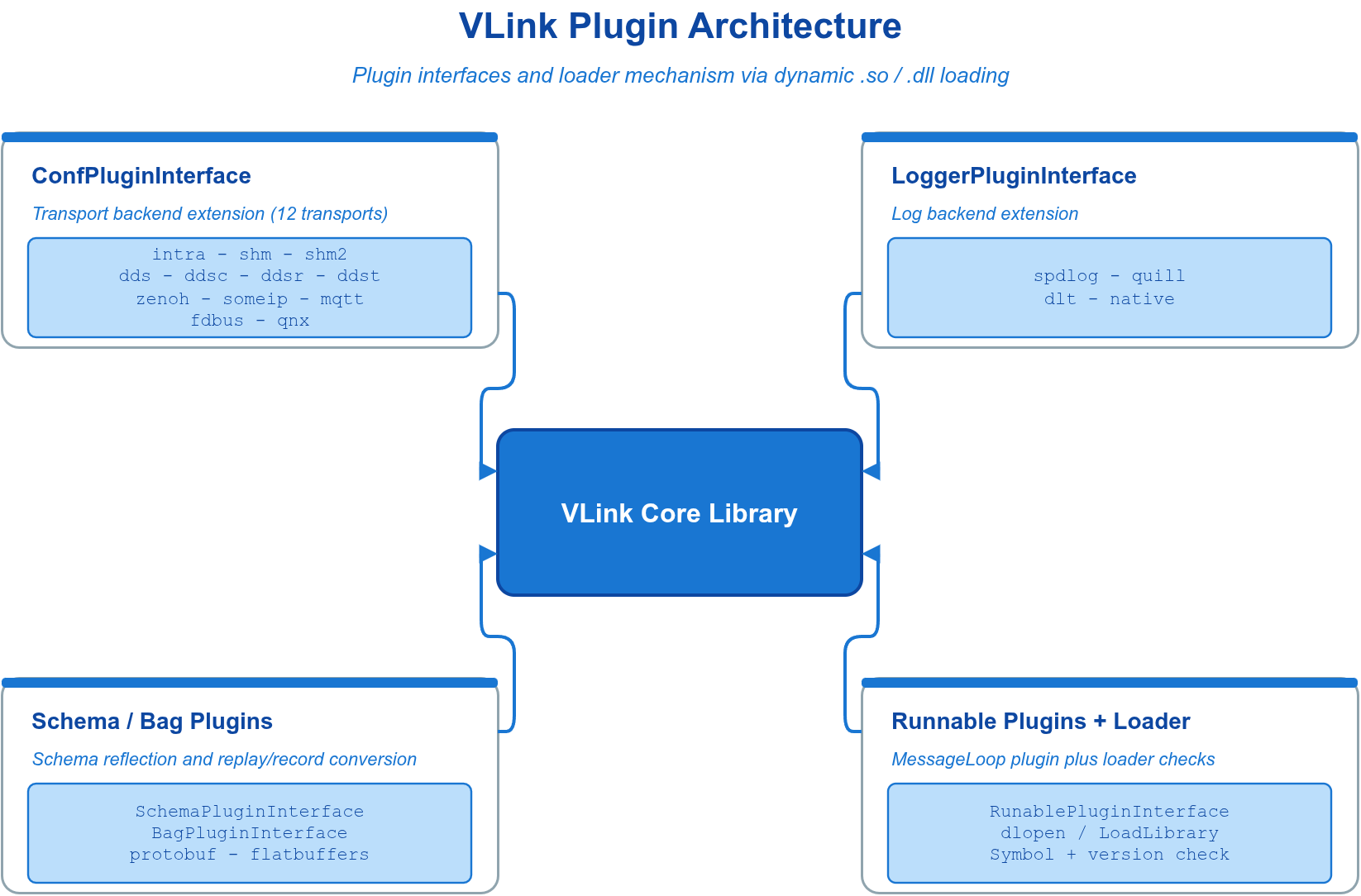

扩展开发	13.9–13.17	框架	以稳定接口与插件机制开放扩展点：URL 重映射、动态类型、功能组件、子系统后端替换

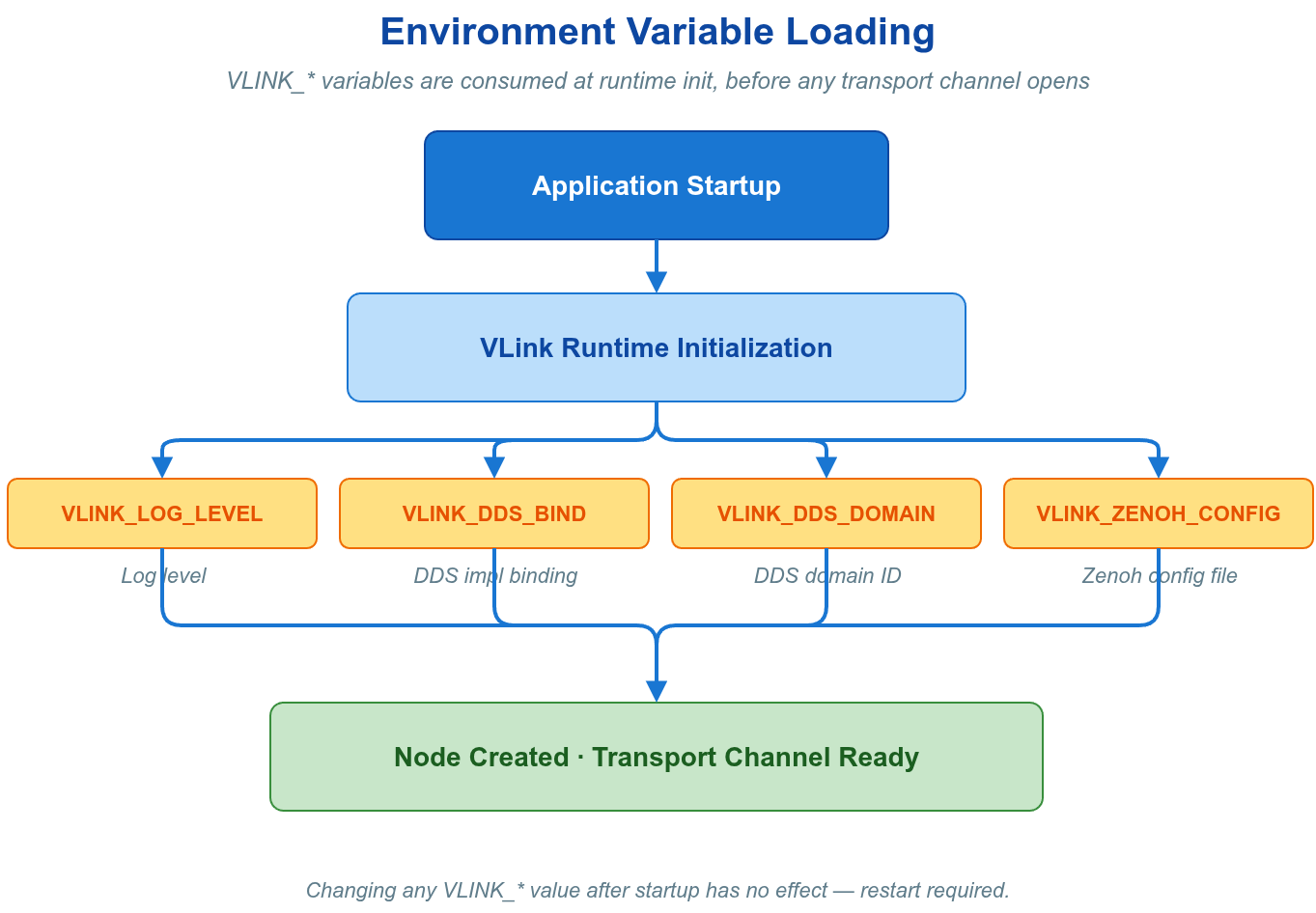

环境变量	13.18–13.27	部署	运行时配置的最低优先级来源，使后端绑定、日志、诊断在不重编不改源码下按部署环境注入

---

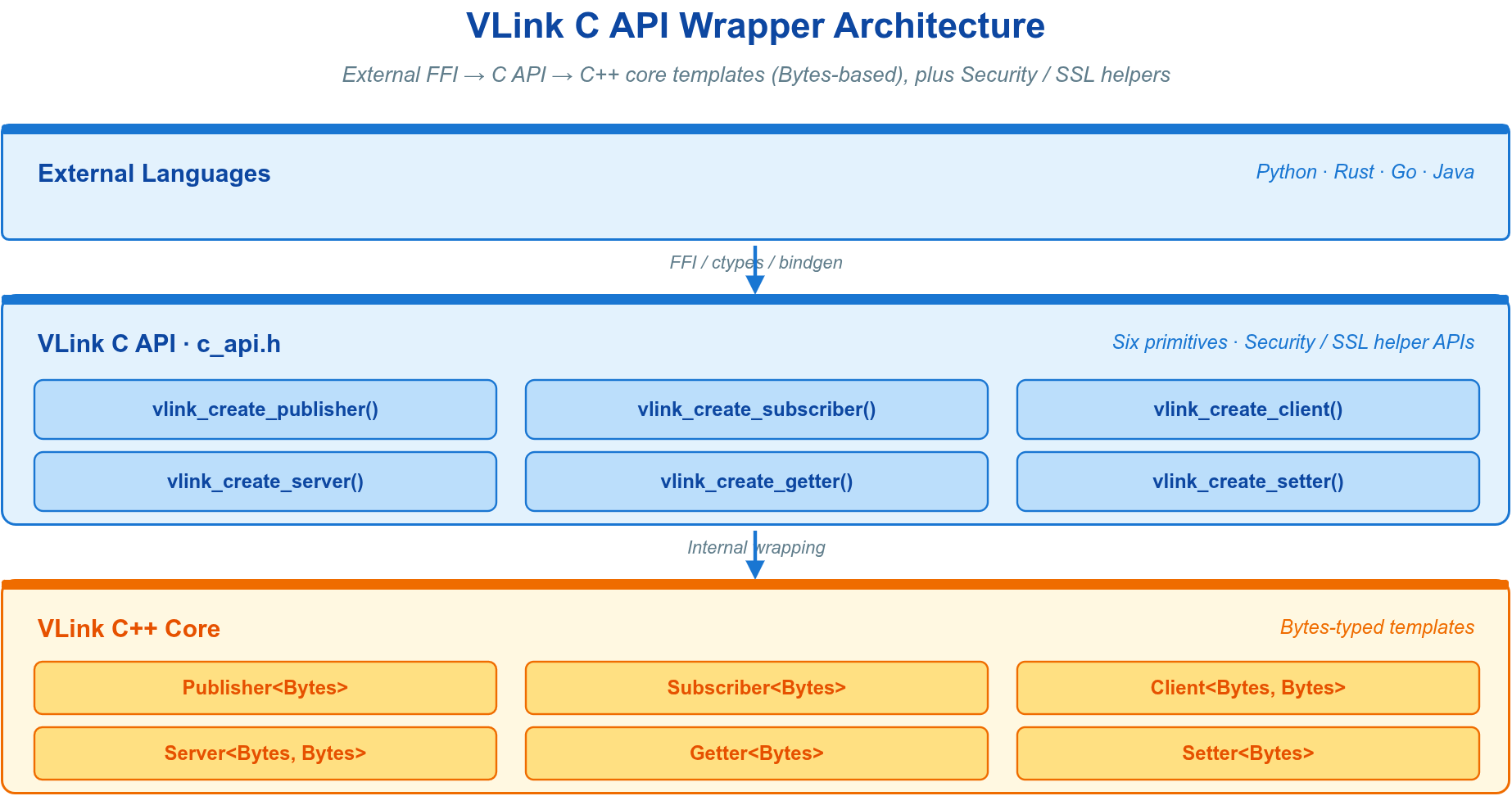

🌐 C API：多语言集成

VLink C API 以稳定的 C ABI 暴露六个通信原语的数据面，适用于跨语言互操作、要求 ABI 跨版本稳定、或运行环境不具备 C++ 运行时的场景。它不替代 C++ API，而是其数据面的等价投影——URL 语义、通信模型语义、传输后端清单与 C++ 完全一致。

🧩 13.1 设计模型

C ABI 无法承载 C++ 模板与异常，因此 C API 对核心能力做了四点收敛。理解这四点即可解释后续全部接口的形态与约束。

机制	规则	工程含义
统一载荷	所有消息以 data + size 字节缓冲区进出，对应 C++ 侧的 vlink::Bytes	序列化/反序列化由调用方负责；C API 不感知消息结构
句柄模式	每个原语对应一个不透明句柄结构体，create 分配、destroy 释放，成对调用	句柄即资源所有权凭证；native_handle 外的字段为内部保留，禁止读写
统一返回码	所有报错函数返回 vlink_ret_t，仅 0（VLINK_RET_NO_ERROR）为成功	异常被转换为返回码；调用方必须逐次检查符号常量，不可把所有非负值视作成功
序列化声明	创建接口接收 vlink_schema_info_t，声明字节如何被解读	供发现、代理、录制、可视化识别话题类型；不参与编解码本身

覆盖范围。 C API 覆盖六原语数据面（创建/销毁、发布/订阅、请求/响应、读写字段），并扩展支持消息级安全加密与传输层 TLS。它不覆盖 QoS、Bag 录制与服务发现，这些能力仍需 C++ API。url 参数格式（<scheme>://<topic>）与切换后端的语义同 C++：模型语义见 通信模型，后端清单见 传输后端与 URL。

🚀 13.2 快速开始

13.2.1 构建集成

C API 由构建开关 ENABLE_C_API 控制，编译为独立库，导出链接别名 vlink::c_api：

find_package(vlink REQUIRED)
target_link_libraries(my_c_app PRIVATE vlink::c_api)

头文件为纯 C 头（extern "C" 保护，C 与 C++ 均可包含）：

#include <vlink/external/c_api.h>

13.2.2 最小 Publisher 与 Subscriber

#include <vlink/external/c_api.h>
#include <stdio.h>
#include <string.h>

static void on_message(const uint8_t* data, const size_t size, void* user_data) {
    (void)user_data;
    printf("recv: %.*s\n", (int)size, (const char*)data);
}

int main(void) {
    vlink_schema_info_t schema = {.ser = "bytes", .schema = VLINK_SCHEMA_RAW};

    vlink_subscriber_handle_t sub;
    vlink_create_subscriber("dds://example/hello", &schema, &sub, on_message, NULL);

    vlink_publisher_handle_t pub;
    vlink_create_publisher("dds://example/hello", &schema, &pub);

    vlink_wait_for_subscribers(pub, 5000);

    const char* msg = "hello vlink";
    vlink_publish(pub, (const uint8_t*)msg, strlen(msg));

    vlink_destroy_publisher(&pub);
    vlink_destroy_subscriber(&sub);
    return 0;
}

回调中的 data 仅在回调执行期间有效，需外带时必须在回调内拷贝。可运行示例见 examples/c_api/c_pubsub（演示 Event 模型的发布/订阅全流程）；RPC、Field、安全等其余原语的用法参照本章接口说明与 13.5–13.6，整体说明见 快速开始。

📦 13.3 核心类型

13.3.1 返回码 <tt>vlink_ret_t</tt>

返回码将 C++ 侧的异常与状态转换为整数；调用方据其区分"可重试的状态"与"编程错误"。

返回码	值	含义与处理
VLINK_RET_NO_ERROR	0	成功
VLINK_RET_UNEXPECTED_ERROR	1	条件尚未满足（如暂无订阅者）；稍后重试
VLINK_RET_INVALID_ERROR	2	空指针、参数非法或句柄无效；属调用方编程错误
VLINK_RET_MEMORY_ERROR	3	分配失败或输出缓冲区容量不足（见 vlink_get）；扩容后重试
VLINK_RET_RUNTIME_ERROR	4	运行期状态错误或构造异常（如在请求回调外调用 vlink_reply）
VLINK_RET_TRANSFER_ERROR	5	收发失败（无对端、加解密失败）；待对端就绪后重试
VLINK_RET_UNKNOWN_ERROR	-1	未分类内部错误；记录并上报

13.3.2 句柄类型

六种句柄一一对应六个原语，均为不透明 POD 结构体。调用方仅通过 create / destroy 管理其生命周期，不得读写结构体内部字段。

句柄类型	对应原语	通信模型
vlink_publisher_handle_t	Publisher	Event 发布
vlink_subscriber_handle_t	Subscriber	Event 订阅
vlink_server_handle_t	Server	Method 服务端
vlink_client_handle_t	Client	Method 客户端
vlink_setter_handle_t	Setter	Field 写入
vlink_getter_handle_t	Getter	Field 读取

13.3.3 回调类型

回调均在 VLink 内部线程触发，data 指针仅在回调期内有效。回调体应短小、非阻塞，并避免在其中调用其它 VLink API（见 13.8.1）。

回调类型	签名	触发时机
vlink_connect_callback_t	void (*)(bool is_connected, void* user_data)	Publisher / Client 连接状态变化
vlink_msg_callback_t	void (*)(const uint8_t* data, size_t size, void* user_data)	Subscriber 收到消息 / Getter 推送更新
vlink_req_callback_t	void (*)(const uint8_t* data, size_t size, void* user_data)	Server 收到请求
vlink_resp_callback_t	void (*)(const uint8_t* data, size_t size, void* user_data)	Client 收到响应

13.3.4 序列化声明 <tt>vlink_schema_info_t</tt>

vlink_schema_info_t 在创建节点时声明该话题字节的序列化语义，供发现、代理、录制与可视化识别类型；它不参与编解码本身。

typedef enum {
    VLINK_SCHEMA_UNKNOWN     = 0,
    VLINK_SCHEMA_RAW         = 1,
    VLINK_SCHEMA_ZEROCOPY    = 2,
    VLINK_SCHEMA_PROTOBUF    = 3,
    VLINK_SCHEMA_FLATBUFFERS = 4,
} vlink_schema_t;

typedef struct {
    const char*    ser;     /* 类型名 / 序列化标识，如 "demo.proto.PointCloud" */
    vlink_schema_t schema;  /* 粗粒度 schema 家族 */
} vlink_schema_info_t;

约束：

• ser 与 schema 须同时提供或同时省略；只填一侧返回 VLINK_RET_INVALID_ERROR。
• schema_info == NULL，或 ser 为空且 schema == VLINK_SCHEMA_UNKNOWN，等价于不显式声明。
• 始终引用枚举名而非裸整数。

序列化类型族与编解码机制见 消息序列化。

📇 13.4 高频接口概览

下列接口覆盖三种通信模型的数据面，是绝大多数集成所需的全部入口。带安全/TLS 的变体见 13.6。

13.4.1 Event（Publisher / Subscriber）

函数	语义
vlink_create_publisher(url, schema, handle)	创建并初始化 Publisher
vlink_destroy_publisher(handle)	销毁并释放资源
vlink_publish(handle, data, size)	发布消息；无订阅者返回 TRANSFER_ERROR
vlink_publish_by_force(handle, data, size)	强制发布，跳过订阅者在线检查；适合 late-join
vlink_wait_for_subscribers(handle, timeout_ms)	阻塞至有订阅者或超时
vlink_has_subscribers(handle)	非阻塞查询是否有订阅者
vlink_detect_subscribers(handle, cb, user_data)	注册连接状态变化回调
vlink_create_subscriber(url, schema, handle, msg_cb, user_data)	创建 Subscriber 并注册收消息回调；msg_cb 不可为 NULL
vlink_destroy_subscriber(handle)	销毁并释放资源

13.4.2 Method（Server / Client）

函数	语义
vlink_create_server(url, schema, handle, req_cb, user_data)	创建 Server 并注册请求回调
vlink_destroy_server(handle)	销毁并释放资源，含请求/响应协调状态
vlink_reply(handle, data, size)	在请求回调内提供响应；回调外调用返回 RUNTIME_ERROR
vlink_create_client(url, schema, handle)	创建 Client
vlink_destroy_client(handle)	销毁并释放资源
vlink_invoke(handle, data, size, resp_cb, user_data)	发请求并注册响应回调；不需响应时 resp_cb 传 NULL
vlink_wait_for_server(handle, timeout_ms)	阻塞至 Server 可用或超时
vlink_has_server(handle)	非阻塞查询是否已连接 Server
vlink_detect_server(handle, cb, user_data)	注册连接状态变化回调

13.4.3 Field（Setter / Getter）

函数	语义
vlink_create_setter(url, schema, handle)	创建 Setter
vlink_destroy_setter(handle)	销毁并释放资源
vlink_set(handle, data, size)	写入最新字段值并广播
vlink_create_getter(url, schema, handle, msg_cb, user_data)	创建 Getter；msg_cb 为 NULL 走轮询、非 NULL 走推送
vlink_destroy_getter(handle)	销毁并释放资源
vlink_get(handle, data, size)	轮询读取最新值至调用方缓冲区

🔧 13.5 关键用法与边界条件

13.5.1 载荷生命周期

发送类函数（vlink_publish / vlink_publish_by_force / vlink_invoke / vlink_set）对 data 做浅拷贝：缓冲区只需在函数返回前有效，返回后即可复用或释放。回调入参 data 仅回调期内有效，需外带时在回调内拷贝至自有缓冲区，切勿保存裸指针。

13.5.2 请求—响应协议

vlink_reply 必须在 vlink_req_callback_t 内调用。请求处理流程如下：

• 在请求回调内调用 vlink_reply(handle, data, size) 提供非空响应；回调返回后该响应被发往客户端。
• 不调用 vlink_reply 或传 size == 0，请求以空响应完成。
• 回调返回后再调用 vlink_reply 返回 VLINK_RET_RUNTIME_ERROR，因为已无进行中的请求。

惯例是将 Server 句柄自身作为 user_data 传入，便于在回调内取得句柄：

static void on_request(const uint8_t* data, const size_t size, void* user_data) {
    vlink_server_handle_t* handle = (vlink_server_handle_t*)user_data;
    vlink_reply(handle, data, size);
}

vlink_schema_info_t schema = {.ser = "demo.raw.Echo", .schema = VLINK_SCHEMA_RAW};
vlink_server_handle_t server;
vlink_create_server("dds://echo", &schema, &server, on_request, &server);

13.5.3 Getter 推送与轮询

创建 Getter 时 msg_callback 的取值决定工作模式：传非 NULL 走推送模式，每次值更新触发回调；传 NULL 走轮询模式，由调用方用 vlink_get 主动读取最新值。

13.5.4 <tt>vlink_get</tt> 的缓冲区契约

vlink_get 的 *size 是双向参数：入参为缓冲区容量，出参为实际数据大小。容量不足时返回 VLINK_RET_MEMORY_ERROR 并把所需大小写回 *size（data 不被修改），调用方据此扩容重试；尚无可用值时返回 VLINK_RET_TRANSFER_ERROR。

uint8_t buf[256];
size_t  size = sizeof(buf);
int ret = vlink_get(getter, buf, &size);

if (ret == VLINK_RET_MEMORY_ERROR) {
    uint8_t* big = malloc(size);
    vlink_get(getter, big, &size);
    free(big);
}

🔒 13.6 安全加密与传输层 TLS

C API 提供两层正交的加密能力：消息级 AEAD 加密（应用层，端到端）与传输层 TLS（信道级，逐跳）。二者相互独立，可单独或叠加使用。

13.6.1 消息级加密

启用消息加密的节点必须用 vlink_create_secure_*() 系列创建——加密在节点初始化时一次性装配，没有运行期开关。配置经 vlink_security_config_t 传入，推荐先用 vlink_security_config_init() 取默认值（PBKDF2 迭代 200000，重放窗口置 4096 即启用重放保护），再按需覆盖字段：

vlink_security_config_t cfg;
vlink_security_config_init(&cfg);
cfg.passphrase       = "correct horse battery staple";
cfg.pbkdf2_salt      = my_salt;
cfg.pbkdf2_salt_size = my_salt_size;

vlink_publisher_handle_t pub;
vlink_create_secure_publisher("dds://secure/topic", &schema, &pub, &cfg);

六个原语均有对应的 secure 创建函数，签名与普通版一致、末尾增加一个 const vlink_security_config_t*：

函数	适用
vlink_create_secure_publisher / vlink_create_secure_subscriber	Event 加密收发
vlink_create_secure_server / vlink_create_secure_client	Method 加密请求/响应
vlink_create_secure_setter / vlink_create_secure_getter	Field 加密读写

vlink_security_config_t 支持三种密钥模式，由填入的字段决定：对称（key 或 passphrase + pbkdf2_salt）、RSA 混合（public_key_pem / private_key_pem）、自定义回调（encrypt_callback / decrypt_callback，二者同时安装时覆盖内置路径）。低频选项（AAD 绑定、重放窗口、RSA-PSS 签名密钥）置于 advanced 子结构。各算法语义与字段含义见 安全加密。

13.6.2 独立加解密

不绑定节点、仅需直接加解密缓冲区时，使用独立 Security 句柄：

vlink_security_handle_t sec = vlink_security_create(&cfg);

uint8_t* cipher = NULL;
size_t   cipher_size = 0;
vlink_security_encrypt(sec, plain, plain_size, &cipher, &cipher_size);
/* 使用 cipher */
vlink_security_free_buffer(cipher);

vlink_security_destroy(sec);

vlink_security_decrypt 用法对称。输出缓冲区由 C API 分配、由调用方经 vlink_security_free_buffer 释放；空输入返回 VLINK_RET_INVALID_ERROR；认证失败（密文被篡改、密钥错误、签名无效或重放）返回 VLINK_RET_TRANSFER_ERROR。

13.6.3 传输层 TLS

需要信道级 TLS（当前支持 mqtt://、dds://、ddsc://、ddsr://、zenoh://；someip:// 不消费 ssl.* 配置）时，用 *_with_ssl_options 系列创建。配置先经 vlink_ssl_options_init() 取默认值（verify_peer 默认为 1）：

vlink_ssl_options_t opt;
vlink_ssl_options_init(&opt);
opt.ca_file   = "/etc/certs/ca.pem";
opt.cert_file = "/etc/certs/client.pem";
opt.key_file  = "/etc/certs/client-key.pem";

vlink_publisher_handle_t pub;
vlink_create_publisher_with_ssl_options("mqtt://sensor/data", &schema, &pub, &opt);

六个原语均有 vlink_create_<role>_with_ssl_options；同时需要消息加密与 TLS 时使用 vlink_create_secure_<role>_with_ssl_options。这些接口会把配置写入节点属性，只有支持 TLS 的后端会据此建立 TLS 通道。vlink_ssl_options_t 字段：verify_peer（非零校验对端证书）、ca_file / cert_file / key_file / key_password、server_name（SNI）、ciphers。TLS 必须在传输连接建立前装配，因此应通过上述创建函数注入；句柄级 vlink_<role>_set_ssl_options 针对已初始化句柄返回 VLINK_RET_RUNTIME_ERROR。

🔗 13.7 跨语言绑定

任何支持 C FFI 的语言均可调用 C API。下面给出三种语言的核心片段，要点是声明与 vlink_schema_info_t、句柄结构体匹配的 ABI 布局，并正确管理生命周期。

13.7.1 Python

vlink 为 Python 提供两条路径，**首选原生绑定**：

• **原生 nanobind 绑定（首选）**：源码位于 python_api/（vlink_python.cc + vlink.py），编译产出名为 _vlink_nanobind 的扩展模块，由 vlink.py 再导出（from _vlink_nanobind import *）。它是一等公民的面向对象 API，无需手写 ABI 声明，并自动管理生命周期。需在配置时开启构建开关 ENABLE_PYTHON_API（CMakeLists.txt 中默认 OFF），即 cmake -DENABLE_PYTHON_API=ON ...；该开关依赖系统已安装 nanobind。导出的完整类/接口清单（以 python_api/vlink.py 的 __all__ 为准）包括：

  • 收发端点：Publisher、Subscriber、Server、Client、Setter、Getter、FireForgetServer、FireForgetClient；
  • 安全版端点：Security、SecurityConfig、SecurityConfigAdvanced、SecurityPublisher、SecuritySubscriber、SecurityServer、SecurityClient、SecuritySetter、SecurityGetter、SecurityFireForgetServer、SecurityFireForgetClient、SslOptions；
  • 录制/回放与发现：BagWriter、BagReader、DiscoveryViewer；
  • QoS 与杂项：Qos、QosProfile、UrlRemap、Logger（含 log_trace/log_debug/log_info/log_warn/log_error/log_fatal）、Status；
  • 基础类型与工具：Bytes、Frame、Uuid、Version、SchemaData、SampleLostInfo、ElapsedTimer、DeadlineTimer、Timer、WheelTimer、MessageLoop、MultiLoop、ThreadPool、SpinLock、CpuProfiler、CpuProfilerGuard、MemoryPool、Process、utils、helpers、quantize；
  • 各类枚举：ImplType、TransportType、InitType、SecurityType、ActionType、SchemaType、LogLevel、StatusType 等。

  具体方法签名以源码 python_api/vlink_python.cc 为准，示例可参考 python_api/examples/。

• **ctypes-over-C-API（轻量替代）**：当不便编译原生绑定时，可直接用 ctypes 调用 C API 共享库，无需额外构建步骤，但需手写与 vlink_schema_info_t、句柄结构体匹配的 ABI 布局并自行管理生命周期：

import ctypes

lib = ctypes.CDLL("libvlink-c_api.so")

class SchemaInfo(ctypes.Structure):
    _fields_ = [("ser", ctypes.c_char_p), ("schema", ctypes.c_int)]

class PublisherHandle(ctypes.Structure):
    _fields_ = [("native_handle", ctypes.c_void_p), ("reserved", ctypes.c_void_p * 8)]

lib.vlink_create_publisher.argtypes = [ctypes.c_char_p, ctypes.POINTER(SchemaInfo), ctypes.POINTER(PublisherHandle)]
lib.vlink_publish.argtypes = [PublisherHandle, ctypes.POINTER(ctypes.c_uint8), ctypes.c_size_t]

pub = PublisherHandle()
schema = SchemaInfo(b"bytes", 1)  # VLINK_SCHEMA_RAW
lib.vlink_create_publisher(b"dds://python/topic", ctypes.byref(schema), ctypes.byref(pub))

msg = b"hello from python"
buf = (ctypes.c_uint8 * len(msg)).from_buffer_copy(msg)
lib.vlink_publish(pub, buf, len(msg))
lib.vlink_destroy_publisher(ctypes.byref(pub))

13.7.2 Go（cgo）

package main

/*
#cgo LDFLAGS: -lvlink-c_api
#include <vlink/external/c_api.h>
#include <stdlib.h>
*/
import "C"
import "unsafe"

func main() {
    url := C.CString("dds://go/topic")
    ser := C.CString("bytes")
    defer C.free(unsafe.Pointer(url))
    defer C.free(unsafe.Pointer(ser))

    schema := C.vlink_schema_info_t{ser: ser, schema: C.VLINK_SCHEMA_RAW}
    var pub C.vlink_publisher_handle_t
    C.vlink_create_publisher(url, &schema, &pub)
    defer C.vlink_destroy_publisher(&pub)

    msg := []byte("hello from go")
    C.vlink_publish(pub, (*C.uint8_t)(unsafe.Pointer(&msg[0])), C.size_t(len(msg)))
}

13.7.3 Rust（FFI）

use std::ffi::CString;
use std::os::raw::{c_char, c_int, c_void};

#[repr(C)]
struct SchemaInfo { ser: *const c_char, schema: c_int }
#[repr(C)]
struct PublisherHandle { native_handle: *mut c_void, reserved: [*mut c_void; 8] }

extern "C" {
    fn vlink_create_publisher(url: *const c_char, schema: *const SchemaInfo, handle: *mut PublisherHandle) -> c_int;
    fn vlink_publish(handle: PublisherHandle, data: *const u8, size: usize) -> c_int;
    fn vlink_destroy_publisher(handle: *mut PublisherHandle) -> c_int;
}

fn main() {
    let url = CString::new("dds://rust/topic").unwrap();
    let ser = CString::new("bytes").unwrap();
    let schema = SchemaInfo { ser: ser.as_ptr(), schema: 1 };  // VLINK_SCHEMA_RAW
    let mut pub_h = PublisherHandle { native_handle: std::ptr::null_mut(), reserved: [std::ptr::null_mut(); 8] };

    let msg = b"hello from rust";
    unsafe {
        vlink_create_publisher(url.as_ptr(), &schema, &mut pub_h);
        vlink_publish(pub_h, msg.as_ptr(), msg.len());
        vlink_destroy_publisher(&mut pub_h);
    }
}

⚖️ 13.8 约束与正确性

13.8.1 线程安全

操作	线程安全性
同一句柄的 create / destroy	不安全，不可并发
同一 Publisher 并发 vlink_publish	安全
不同句柄之间并发操作	安全，各自独立
vlink_reply 在请求回调外调用	返回 VLINK_RET_RUNTIME_ERROR
回调内调用其它 VLink API	视传输层而定，通常不安全；建议改用队列转发后处理

13.8.2 内存与资源管理

• create 与 destroy 必须成对；遗漏 destroy 将泄漏内存与传输资源。
• vlink_get 的缓冲区由调用方分配并管理，*size 入参必须是真实容量。
• 独立加解密的输出缓冲区由 vlink_security_free_buffer 释放，不可用其它释放器。
• 载荷生命周期规则（发送类函数浅拷贝、回调入参仅回调期有效）见 13.5.1。

---

🧩 扩展开发：插件与自定义传输

VLink 在不修改框架本体的前提下，以稳定接口与插件机制向应用开放扩展点。本节先建立扩展机制的分类模型，再依使用频度给出接口与最小示例；框架内部使用的扩展接口仅作索引，指向对应专文。

🗂️ 13.9 扩展机制的分类与选型

VLink 的扩展点按调用主体分为两类，决定其在文档中的展开深度。

• **应用向扩展**：由应用代码直接构造与调用，解决配置注入、动态类型、功能组件解耦等日常工程问题。
• **框架内扩展**：由 VLink 运行时或特定工具链在内部加载，应用一般不直接构造，仅在实现自定义后端时按接口契约提供实现。

两类扩展在实现形态上又分为**值类型**（UrlRemap、DynamicData，直接实例化使用）与**插件接口**（继承抽象接口、编译为共享库、经 Plugin 动态加载）。

扩展	头文件	用途	类别
UrlRemap	extension/url_remap.h	运行时按 JSON 表重映射 URL，免重编切换后端	应用向·值类型
DynamicData	extension/dynamic_data.h	传输编译期未知类型的消息（类型擦除）	应用向·值类型
Plugin	base/plugin.h	动态库加载器：类型安全加载、版本校验、生命周期管理	应用向·加载器
LoggerPluginInterface	base/logger_plugin_interface.h	将日志输出接入第三方框架	应用向·插件
RunablePluginInterface	extension/runnable_plugin_interface.h	携带自身事件循环的自包含可运行组件	应用向·插件
ConvertPluginInterface	extension/convert_plugin_interface.h	Foxglove / Rerun 可视化消息转换	应用向·插件
SchemaPluginInterface	extension/schema_plugin_interface.h	Protobuf / FlatBuffers schema 反射注册	进阶·插件
BagPluginInterface	extension/bag_plugin_interface.h	录制 / 回放时改写 URL 与帧	框架内·插件
DiscoveryReporter	extension/discovery_reporter.h	节点上线 / 下线上报	框架内
TerminalStream	extension/terminal_stream.h	CLI 工具的带缓冲 stdout	框架内

实现插件接口涉及三个宏：VLINK_PLUGIN_REGISTER(Iface) 在接口与实现类内注入由类型名派生的插件 ID，VLINK_PLUGIN_DECLARE(ImplType, major, minor) 在实现 .cc 中导出构造 / 析构入口并声明版本，VLINK_PLUGIN_EXPORT 为共享库符号可见性修饰符。

QoS 与安全相关扩展见 QoS 配置、安全加密；录制 / 回放扩展见 录制与回放。

🔀 13.10 UrlRemap：URL 运行时重映射

URL 即通信契约（见 概述），但契约值在源码中确定后，量产部署仍可能需要改变后端或 topic 名。UrlRemap 从 JSON 文件加载一张「原 URL → 目标 URL」映射表，在运行时替换节点使用的地址，使后端切换退化为修改配置文件而非重新编译。

13.10.1 配置格式与匹配语义

配置为平坦 JSON 对象，键为原 URL 或其子串，值为目标 URL：

{
    "intra://sensor/lidar": "dds://vehicle/lidar",
    "shm://camera/front":   "dds://camera/front",
    "dds://old/topic":      "ddsc://new/topic"
}

convert() 返回首条「键为输入 URL 子串」的规则对应的值；无匹配则原样返回输入。匹配按文件中的规则顺序进行，故较具体的规则应排在前面，避免被宽泛子串规则提前命中。

13.10.2 接口

方法	语义
bool load(file_path)	加载 JSON；已加载状态下返回 false，需先 unload
bool unload()	卸载并清空规则表
bool reload(file_path)	等价于 unload() 后 load()
const std::string& convert(url)	转换 URL；无匹配返回原 URL
bool is_valid()	是否已成功加载
void set_enable_log(enable)	启用 / 关闭每次转换的 INFO 日志
const std::string& get_error_string()	加载失败时的错误描述

13.10.3 用法

#include <vlink/extension/url_remap.h>

vlink::UrlRemap remap;
remap.set_enable_log(true);

if (!remap.load("/etc/vlink/remap.json")) {
    VLOG_E("failed to load remap: ", remap.get_error_string());
    return;
}

vlink::Publisher<vlink::Bytes> pub(remap.convert("intra://sensor/lidar"));

**边界条件**：UrlRemap 非线程安全，load / unload / reload / convert 须在同一线程调用，或由调用方加锁。is_valid() 为 false 时 convert() 返回原 URL，不抛异常。除显式构造 UrlRemap 外，同一映射表亦可经环境变量 VLINK_URL_REMAP 全局注入（见 13.20），无需改动任何代码。

🎭 13.11 DynamicData：动态类型消息

事件 / 方法 / 字段三种模型的消息类型均为编译期模板参数，序列化策略据此推导（见 消息序列化）。当通道两端在编译期无法共享具体类型——例如网关按运行时配置转发任意 topic——需要一种类型擦除的载体。DynamicData 将任意 VLink 兼容消息连同类型名标签打包为字节缓冲，在编译期不感知类型的通道上传输，由接收端按类型名还原。它与 Publisher<DynamicData> / Subscriber<DynamicData> 配合使用。

13.11.1 接口

方法	语义
DynamicData& load(type_name, value)	将消息连同类型名打包，返回自身以支持链式 publish
T as<T>()	还原为具体类型 T 并返回
bool convert(T& out)	还原到出参，成功返回 true
const std::string_view& get_type()	返回类型名标签
bool is_empty()	是否为空
operator>> / operator<<	与 Bytes 互转，用于自定义传输或落盘

**约束**：类型名标签连同结尾 NUL 须短于 20 字节（即名称至多 18 字符，前 20 字节为内联类型名区）；不可嵌套打包另一个 DynamicData，亦不支持 CDR 类型；违规用法在编译期被 static_assert 拦截。

13.11.2 用法

#include <vlink/extension/dynamic_data.h>
#include <vlink/vlink.h>

vlink::Publisher<vlink::DynamicData> pub("dds://dynamic/event");

MyProtoMsg msg;
msg.set_value(42);
pub.publish(vlink::DynamicData().load("MyProtoMsg", msg));

vlink::Subscriber<vlink::DynamicData> sub("dds://dynamic/event");
sub.listen([](const vlink::DynamicData& dd) {
    if (dd.get_type() == "MyProtoMsg") {
        auto received = dd.as<MyProtoMsg>();
    }
});

与 Bytes 互转，适用于自定义传输或持久化：

vlink::Bytes wire;
vlink::DynamicData dd;
dd.load("SomeType", some_msg);
dd >> wire;

vlink::DynamicData decoded;
decoded << wire;

🔌 13.12 Plugin：动态库加载器

Plugin 封装跨平台动态库加载，提供类型安全的接口查找、版本校验与生命周期管理。它是所有插件接口（日志、可运行、转换等）的统一加载入口。

13.12.1 接口

方法	语义
load<Iface>(lib_name, major, minor)	加载插件，返回接口 shared_ptr；失败返回 nullptr
has_loaded<Iface>(lib_name)	查询是否已加载
unload<Iface>(lib_name)	卸载指定插件
clear()	卸载全部插件

版本校验规则：major 须与插件声明一致，插件声明的 minor 须不低于调用方要求，否则加载失败。返回的 shared_ptr 在最后一个引用释放时自动卸载共享库，无需手动管理。

13.12.2 库名与搜索路径

load() 接受插件**基础名**，框架按平台补全前缀与后缀：

平台	前缀	后缀	示例（基础名 my_plugin）
Linux	lib	.so	libmy_plugin.so
macOS	lib	.dylib	libmy_plugin.dylib
Windows	无	.dll	my_plugin.dll

默认搜索顺序：

• 环境变量 VLINK_PLUGIN_DIR 列出的目录（逗号或空格分隔，最高优先级）
• 当前工作目录
• 可执行文件所在目录及其 ../lib64、../lib、./lib64、./lib
• 系统目录 /lib64、/lib

load() 的 dir_name / search_paths 参数可覆盖默认搜索路径。VLINK_PLUGIN_DIR 的运行期定义见 13.20。

13.12.3 用法

vlink::Plugin plugin;

auto backend = plugin.load<vlink::LoggerPluginInterface>("my_logger", 1, 0);
if (backend) {
    backend->init("my_app");
}

plugin.unload<vlink::LoggerPluginInterface>("my_logger");

🏗️ 13.13 插件实现的统一流程

各类插件接口的实现遵循同一模板，差异仅在于继承的接口与重写的虚函数：

1. 接口类内以 VLINK_PLUGIN_REGISTER(Iface) 注入插件 ID；
2. 实现类继承接口、实现全部纯虚函数，并同样写一次 VLINK_PLUGIN_REGISTER；
3. 实现 .cc 末尾以 VLINK_PLUGIN_DECLARE(ImplType, major, minor) 导出入口；
4. CMake 编译为 SHARED 库；
5. 宿主以 Plugin::load<Iface>() 加载。

以一个自定义监控插件为例。

monitor_plugin.h（接口）

#pragma once
#include <vlink/base/plugin.h>
#include <string>

class MonitorPluginInterface {
    VLINK_PLUGIN_REGISTER(MonitorPluginInterface)
public:
    virtual ~MonitorPluginInterface() = default;

    virtual bool init(const std::string& config_path) = 0;
    virtual void report(const std::string& metric, double value) = 0;
    virtual void shutdown() = 0;
};

prometheus_monitor.cc（实现与导出）

#include "monitor_plugin.h"

class PrometheusMonitor : public MonitorPluginInterface {
    VLINK_PLUGIN_REGISTER(MonitorPluginInterface)
public:
    bool init(const std::string& config_path) override { return true; }
    void report(const std::string& metric, double value) override {}
    void shutdown() override {}
};

VLINK_PLUGIN_DECLARE(PrometheusMonitor, 1, 0)

CMakeLists.txt

add_library(prometheus_monitor SHARED prometheus_monitor.cc)
target_link_libraries(prometheus_monitor vlink::vlink prometheus-cpp::core)

宿主加载

vlink::Plugin plugin;
auto monitor = plugin.load<MonitorPluginInterface>("prometheus_monitor", 1, 0);

if (!monitor) {
    VLOG_E("failed to load monitor plugin");
    return;
}

monitor->init("/etc/monitor.json");
monitor->report("cpu_usage", 0.35);
monitor->shutdown();

📝 13.14 LoggerPluginInterface：自定义日志后端

实现 LoggerPluginInterface 可将 VLink 日志转发至任意第三方框架（spdlog、log4cxx、自定义滚动日志等）。接口仅含两个纯虚函数。

方法	语义
bool init(app_name)	初始化后端
bool log(int level, str)	输出一条日志，level 为级别整数

level 与 Logger::Level 的对照：0 Trace、1 Debug、2 Info、3 Warn、4 Error、5 Fatal。

#include <vlink/base/logger_plugin_interface.h>
#include <spdlog/spdlog.h>
#include <spdlog/sinks/rotating_file_sink.h>

class SpdlogPlugin : public vlink::LoggerPluginInterface {
    VLINK_PLUGIN_REGISTER(vlink::LoggerPluginInterface)
public:
    bool init(std::string_view app_name) override {
        logger_ = spdlog::rotating_logger_mt(
            std::string(app_name),
            "/var/log/" + std::string(app_name) + ".log",
            1024 * 1024 * 10, 3);
        return true;
    }

    bool log(int level, std::string_view str) override {
        if (!logger_) {
            return false;
        }

        switch (level) {
        case 1: logger_->debug(str); break;
        case 2: logger_->info(str); break;
        case 3: logger_->warn(str); break;
        case 4: logger_->error(str); break;
        default: logger_->trace(str); break;
        }
        return true;
    }

private:
    std::shared_ptr<spdlog::logger> logger_;
};

VLINK_PLUGIN_DECLARE(SpdlogPlugin, 1, 0)

加载后即接管全局日志输出（日志后端总览见 基础库），亦可经环境变量 VLINK_LOG_PLUGIN 注入（见 13.21）：

vlink::Plugin plugin;
auto backend = plugin.load<vlink::LoggerPluginInterface>("spdlog_plugin", 1, 0);
if (backend) {
    backend->init("my_app");
}

⚙️ 13.15 RunablePluginInterface：可运行插件

RunablePluginInterface（类名拼写 Runable 为源码约定，单 n）继承自 MessageLoop，使插件携带自身事件循环线程，成为可独立持有订阅、定时器、状态机的自包含组件。实现需重写两个生命周期钩子。

方法	调用时机
on_init()	async_run() 成功后调用，在此创建订阅、定时器等运行期资源
on_deinit()	卸载前调用，释放 on_init() 创建的全部资源

实现

#include <vlink/extension/runnable_plugin_interface.h>
#include <vlink/vlink.h>

class MySensorPlugin : public vlink::RunablePluginInterface {
    VLINK_PLUGIN_REGISTER(vlink::RunablePluginInterface)
public:
    void on_init() override {
        sub_ = std::make_unique<vlink::Subscriber<vlink::Bytes>>("dds://sensor/lidar");
        sub_->listen([](const vlink::Bytes& data) {
            VLOG_I("received lidar data, size=", data.size());
        });
    }

    void on_deinit() override { sub_.reset(); }

private:
    std::unique_ptr<vlink::Subscriber<vlink::Bytes>> sub_;
};

VLINK_PLUGIN_DECLARE(MySensorPlugin, 1, 0)

加载与运行

vlink::Plugin plugin;
auto instance = plugin.load<vlink::RunablePluginInterface>("my_sensor_plugin", 1, 0);

if (instance) {
    instance->async_run();
    instance->on_init();
    /* 应用运行 */
    instance->on_deinit();
    instance->quit();
    instance->wait_for_quit();
}

Proxy 加载可运行插件的场景见 可观测性。

🎨 13.16 ConvertPluginInterface：Foxglove / Rerun 桥接

ConvertPluginInterface 供 vlink-foxglove 与 vlink-rerun 桥接器使用，将 VLink 的序列化字节流转换为目标可视化后端能解析的格式。接口不依赖任何第三方库，便于外部独立实现。

目标	payload 格式	type_name 含义
Target::kFoxglove	FlatBuffer / Protobuf 二进制	Foxglove schema 名
Target::kRerun	UTF-8 JSON（描述 Rerun archetype）	Rerun archetype 名

核心虚函数：

方法	语义
init(config)	加载后调用，返回 false 则卸载
can_convert(ser_type, target)	是否处理某序列化类型与目标的组合
get_schema(ser_type, target, info)	注册通道时返回 schema 元数据
convert(ser_type, raw, target, payload)	将每条消息的 raw 转为目标格式

Rerun 目标的 JSON payload 约定（节选）：

{ "positions": [[1.0,2.0,3.0]], "colors": [[255,0,0,255]], "radii": [0.1] }

{ "media_type": "image/jpeg", "data_base64": "<base64>" }

**边界条件**：当 JSON 映射配置与本插件同时存在时优先使用插件；can_convert 返回 false 时回退至 JSON 映射管道，因此插件只需覆盖需自定义逻辑的类型。convert() 可能被多个回调线程并发调用，实现须自行保证线程安全。该插件可经环境变量 VLINK_CONVERT_PLUGIN 注入（见 13.20），可视化对接整体见 数据可视化。

🔬 13.17 SchemaPluginInterface：schema 反射注册

SchemaPluginInterface 为 bag、MCAP、WebViz 与命令行的动态解析流水线提供统一的 schema 注册能力，覆盖 Protobuf（FileDescriptorSet 与动态消息原型）与 FlatBuffers（BFBS 与运行时 Parser）。多数情况下继承现成的 SchemaPluginBase，仅需重写 get_version_info()：

#include <vlink/extension/schema_plugin_base.h>

class MySchemaPlugin : public vlink::SchemaPluginBase {
public:
    vlink::SchemaPluginInterface::VersionInfo get_version_info() const override {
        return {"MySchemaPlugin", "1.0.0", __DATE__ " " __TIME__, "", ""};
    }
};

VLINK_PLUGIN_DECLARE(MySchemaPlugin, 1, 0)

Protobuf 的 generated descriptors 已随库链接，框架按类型名直接查找，无需手动注册。FlatBuffers 无全局描述符池，需将已编译进库的 BFBS 在类外静态注册一次：

VLINK_REGISTER_FLATBUFFERS("my.pkg.MyMessage", MyMessageBinarySchema);

进程内通过 SchemaPluginManager 单例取用，路径来自 get() 参数或环境变量 VLINK_SCHEMA_PLUGIN（见 13.20）：

auto& mgr = vlink::SchemaPluginManager::get("my_schema_plugin");

if (mgr.is_valid()) {
    auto iface = mgr.get_interface();
    auto schema = iface->search_schema("my_package.MyMessage", vlink::SchemaType::kProtobuf);
}

框架内扩展接口主要由 VLink 运行时或特定工具链在内部加载，应用代码一般不直接构造：BagPluginInterface（录制 / 回放时改写 URL 与帧，详见 录制与回放）、DiscoveryReporter（节点上线 / 下线上报，可经 VLINK_DISCOVER_DISABLE、VLINK_DISCOVER_NATIVE 控制，详见 可观测性）、ConfPluginInterface（为已识别的传输后端提供外部 Conf 工厂，不能注册新的 URL scheme，详见 传输后端与 URL）、TerminalStream（CLI 工具专用的带缓冲 stdout 单例，详见 CLI 工具）。

---

🌱 环境变量：运行时配置

VLink 专有环境变量统一以 VLINK_ 前缀命名，作为运行时配置的最低优先级来源，仅在更高优先级配置缺省时生效。本节界定其优先级模型，按职责分类列出全部变量，并给出查看当前生效值的方法——C API 创建的节点、扩展加载的插件最终均受此约束。

🪜 13.18 配置来源与优先级

同一项运行时配置可由三处声明，遵循就近覆盖原则。优先级由高到低如下，高优先级来源存在时覆盖低优先级来源。

优先级	来源	作用域	示例
高	URL 查询参数	单个节点	dds://speed?qos=sensor
中	Conf 字段	单类后端	vlink::DdsConf("speed", /*domain=*/7)
低	环境变量	全局进程	VLINK_DDS_DOMAIN=7

由此确立两条使用原则：

• 切换后端的首选方式仍是修改 URL 前缀（dds:// → ddsc://），其语义最显式、作用域最精确。
• 环境变量适用于不改动代码的全局重映射或参数兜底，例如将进程内所有 dds:// 节点整体绑定到 CycloneDDS 实现。

⭐ 13.19 高频变量概览

下列变量覆盖最常见的部署调整需求，可作为快速入口。完整定义见后续分节。

变量	作用
VLINK_URL_PLUGINS	加载额外传输后端插件（如 zenoh,ddsc），无需改代码即可启用新后端
VLINK_DDS_BIND	将所有 dds:// 整体绑定到指定 DDS 实现（ddsc/ddsr/ddst）
VLINK_INTRA_BIND	将所有 intra:// 重定向到其他 scheme（shm/dds 等）
VLINK_LOG_LEVEL	全局日志级别（0=TRACE … 6=OFF）
VLINK_DDS_IP	指定 DDS 单播 IP，多网卡主机通常必设

export VLINK_DDS_BIND=ddsc
export VLINK_LOG_LEVEL=3
./my_vlink_app

🧰 13.20 核心运行时

控制插件加载、资源路径与内存池行为，与具体传输后端无关。这些变量是扩展机制的运行期注入面：VLINK_PLUGIN_DIR 影响 13.12 的搜索路径，VLINK_CONVERT_PLUGIN 注入 13.16 的转换插件、VLINK_SCHEMA_PLUGIN 注入 13.17 的 schema 插件，VLINK_URL_REMAP 等价于 13.10 的 UrlRemap 全局形式。

变量	类型	说明
VLINK_URL_PLUGINS	名称列表	待加载的传输后端插件基础名（不含路径、lib 前缀与 .so 后缀），逗号或空格分隔；名称需对应已知后端（如 zenoh、ddsc），vlink- 前缀可省略
VLINK_SCHEMA_PLUGIN	路径或插件名	Schema 插件共享库路径或基础名
VLINK_CONVERT_PLUGIN	路径或插件名	转换插件路径或基础名；WebViz 桥接及 vlink-bag2mcap/vlink-bag2rrd 在未传 --convert_plugin 时读取
VLINK_PROTO_DIR	目录路径	.proto 搜索目录，亦可经 vlink-eproto import <dir> 持久化
VLINK_FBS_DIR	目录路径	.fbs 搜索目录，亦可经 vlink-efbs import <dir> 持久化
VLINK_PLUGIN_DIR	目录列表	插件共享库搜索目录，逗号或空格分隔，插入默认路径之前
VLINK_TMP_DIR	目录路径	临时文件目录
VLINK_LOCK_DIR	目录路径	锁文件目录
VLINK_URL_REMAP	文件路径	URL 重映射 JSON 文件，按子串匹配，对应 13.10 的 UrlRemap
VLINK_INTRA_BIND	字符串	将所有 intra:// 重定向到其他 scheme（shm、dds 等）
VLINK_QOS_CONFIG	文件路径	全局 QoS 配置文件路径，URL ?qos=profile 优先级更高，见 QoS 配置
VLINK_MEMORY_LEVEL	数字	内存池档位（0..9，默认 3）：0 为直通（每次直接向系统申请释放），1..9 选择内置金字塔，数值越大预留越多、常驻内存越多。仅在调用 Bytes::init_memory_pool() 构建全局内存池后生效
VLINK_MEMORY_PREALLOC	1/0	1 时构建全局内存池时按各档 blocks_per_chunk 配额预分配满（尽力而为），消除热路径首次分配延迟；否则按需懒加载

export VLINK_URL_PLUGINS="zenoh,ddsc"
export VLINK_PROTO_DIR=/opt/vlink/proto
export VLINK_FBS_DIR=/opt/vlink/fbs

📋 13.21 日志控制

内置日志系统 vlink::Logger 的级别、目录与轮转策略均可经环境变量调整。日志级别取值：0=TRACE、1=DEBUG、2=INFO、3=WARN、4=ERROR、5=FATAL、6=OFF。控制台与文件级别可分别覆盖全局级别。

变量	类型	说明
VLINK_LOG_LEVEL	数字	全局日志级别（0..6）
VLINK_LOG_CONSOLE_LEVEL	数字	控制台级别，覆盖全局
VLINK_LOG_FILE_LEVEL	数字	文件级别，覆盖全局
VLINK_LOG_DIR	目录路径	日志文件目录
VLINK_LOG_CONSOLE_UNORDER	1/0	非同步控制台输出，吞吐更高
VLINK_LOG_CONSOLE_FMT	1/0	启用扩展控制台格式
VLINK_LOG_ENABLE_UTC	1/0	使用 UTC 时间戳
VLINK_LOG_MAX_SIZE	数字	单文件最大字节数，超过后轮转（默认 10 MiB）
VLINK_LOG_MAX_COUNT	数字	日志文件最大保留数量
VLINK_LOG_FLUSH_DELAY	数字	刷新延迟，毫秒（默认 500）
VLINK_LOG_PLUGIN	插件名	自定义日志插件基础名，对应 13.14 的 LoggerPluginInterface
VLINK_LOG_STORE_STRATEGY	1/0	启用备用文件存储策略
VLINK_LOG_OPEN_APPEND	1/0	启动时追加既有日志
VLINK_LOG_BLOCK_SYNC	1/0	写入繁忙时阻塞调用线程，保证不丢日志，牺牲实时性
VLINK_LOG_WRITE_DEPTH	数字	日志写入队列深度

export VLINK_LOG_CONSOLE_LEVEL=4
export VLINK_LOG_FILE_LEVEL=0
export VLINK_LOG_DIR=/var/log/vlink

🔎 13.22 发现与诊断

变量	类型	默认	说明
VLINK_DISCOVER_DISABLE	1/0	0	=1 关闭节点发现，减少 UDP 广播开销
VLINK_DISCOVER_NATIVE	1/0	0	=1 仅发现本机节点，组播绑定到 127.0.0.1
VLINK_PROFILER_ENABLE	1/0	0	=1 启用内置 CPU 性能分析

🛰️ 13.23 DDS 传输

影响 dds://、ddsc://、ddsr://、ddst:// 后端，详见 传输后端与 URL。各变量是否生效取决于当前实际启用的 DDS 实现。IP 与 peer 列表以逗号或空格分隔。

变量	类型	说明
VLINK_DDS_DOMAIN	数字	DDS Domain ID
VLINK_DDS_IP	IP 列表	DDS 单播 IP，多网卡时通常必设
VLINK_DDS_IP_FILTER	1/0	仅使用当前可用地址
VLINK_DDS_MULTICAST_IP	IP 列表	DDS 组播 IP
VLINK_DDS_PEER	字符串	DDS 对等端配置
VLINK_DDS_BUF	数字	DDS 缓冲区大小
VLINK_DDS_MTU	数字	传输层最大消息大小（MTU）
VLINK_DDS_UDP / _TCP / _SHM	字符串	对应传输层配置
VLINK_DDS_LESS_MEMORY	1/0	低内存使用模式
VLINK_DDS_DEBUG	1/0	启用 DDS 调试日志
VLINK_DDS_BIND	字符串	将所有 dds:// 整体重定向到某实现：dds（Fast-DDS）、ddsf（dds 的别名）、ddsc（CycloneDDS）、ddsr（RTI Connext）、ddst（TravoDDS）
VLINK_DDS_EVENT_QOS / _METHOD_QOS / _FIELD_QOS	字符串	三种模型的默认 QoS 配置，URL ?qos=profile 优先级更高，见 QoS 配置
VLINK_FASTDDS_QOS_FILE	文件路径	Fast-DDS QoS XML 路径
VLINK_CYCLONEDDS_URI	URI	CycloneDDS 配置 URI
VLINK_TRAVODDS_QOS_FILE	文件路径	TravoDDS（ddst://）QoS XML 路径

export VLINK_DDS_BIND=ddsc
export VLINK_DDS_IP="192.168.1.100,192.168.1.101"

🧠 13.24 共享内存传输（SHM / SHM2）

变量	类型	说明
VLINK_SHM_DEBUG	1/0	启用 shm://（Iceoryx）调试日志
VLINK_SHM_DEPTH	数字	shm:// 缓冲深度
VLINK_SHM2_DEBUG	1/0	启用 shm2://（Iceoryx2）调试日志
VLINK_SHM2_DEPTH	数字	shm2:// 缓冲深度
VLINK_SHM2_CONFIG	文件路径	Iceoryx2 配置文件路径
VLINK_SHM2_NOTIFY_EVERY	数字	每 N 条消息通知一次消费者（默认 1）；调大可批量唤醒、降低系统调用次数

共享内存后端依赖共享内存守护进程，推荐经 vlink-proxy -c 内嵌启动，详见 可观测性。

🚌 13.25 其他后端

13.25.1 zenoh://

多值列表以逗号或空格分隔；zenoh-pico 下 VLINK_ZENOH_LISTEN 仅取首个端点。

变量	类型	说明
VLINK_ZENOH_CONFIG	文件路径	Zenoh JSON5 配置文件
VLINK_ZENOH_DOMAIN	数字	Zenoh Domain ID
VLINK_ZENOH_MODE	字符串	运行模式（默认 peer）
VLINK_ZENOH_IP / _PEER / _LISTEN	列表或字符串	连接 / 对等 / 监听端点
VLINK_ZENOH_MULTICAST / _MULTICAST_IF / _MULTICAST_TTL	地址 / 字符串 / 数字	组播地址 / 网卡 / TTL
VLINK_ZENOH_GOSSIP	1/0	Gossip 发现（默认 1）
VLINK_ZENOH_ALLOWED_LOCALITY	字符串	允许通信来源：local（仅会话内）/ remote（仅远端）/ 其它视作 any（默认 any），需 Z_FEATURE_UNSTABLE_API
VLINK_ZENOH_RX_BUF / _MAX_MSG	数字	接收缓冲 / 最大消息大小
VLINK_ZENOH_TX_QUEUE_DATA / _TX_QUEUE_RT	数字	数据 / 实时发送队列深度
VLINK_ZENOH_LOWLATENCY / _QOS / _COMPRESSION / _TIMESTAMPS	1/0	低延迟 / QoS / 压缩 / 时间戳开关
VLINK_ZENOH_EVENT_QOS / _METHOD_QOS / _FIELD_QOS	字符串	三种模型默认 QoS 配置
VLINK_ZENOH_BATCH_ENABLED / _BATCH_TIME_LIMIT_MS	布尔 / 数字	批量发送开关与聚合时窗
VLINK_ZENOH_SHM / _SHM_MODE / _SHM_SIZE / _SHM_THRESHOLD / _SHM_LOAN_THRESHOLD / _SHM_BLOCKING	见说明	Zenoh 共享内存：开关、初始化模式、池大小、自动提升阈值、loan 阈值、满池是否阻塞

export VLINK_ZENOH_CONFIG=/etc/vlink/zenoh.json5
export VLINK_ZENOH_PEER="tcp/192.168.1.100:7447"
export VLINK_ZENOH_SHM=1

13.25.2 mqtt://

变量	默认值	说明
VLINK_MQTT_BROKER	tcp://localhost:1883	Broker 连接 URI
VLINK_MQTT_CLIENT_ID	vlink_mqtt	客户端 ID 前缀
VLINK_MQTT_DOMAIN	0	Domain ID
VLINK_MQTT_QOS	1	MQTT QoS 级别
VLINK_MQTT_KEEPALIVE	60	心跳保活间隔，秒

13.25.3 someip://

变量	类型	说明
VLINK_SOMEIP_CFG	文件路径	SOME/IP（vsomeip）配置文件路径

13.25.4 SSL / TLS

适用于启用 TLS 的连接，包括 mqtt://、dds://、ddsc://、ddsr://、zenoh://；与 13.6.3 的 vlink_ssl_options_t 一一对应，作为其全局兜底。

变量	类型	说明
VLINK_SSL_VERIFY	1/0	是否验证服务器证书
VLINK_SSL_CA	文件路径	CA 证书路径
VLINK_SSL_CERT	文件路径	客户端证书路径
VLINK_SSL_KEY	文件路径	客户端私钥路径
VLINK_SSL_KEY_PASS	字符串	私钥密码
VLINK_SSL_SNI	字符串	TLS SNI 主机名
VLINK_SSL_CIPHERS	字符串	允许的密码套件列表

🧬 13.26 第三方与外部变量

底层 DDS、SOME/IP 等中间件仍尊重各自原生环境变量，VLink 不予拦截。常见者包括 FASTDDS_DEFAULT_PROFILES_FILE、FASTDDS_BUILTIN_TRANSPORTS、FASTDDS_STATISTICS、CYCLONEDDS_URI、VSOMEIP_CONFIGURATION、VSOMEIP_APPLICATION_NAME，以及 Iceoryx 的 IOX_ROUDI_CONFIG、IOX_RUNTIME_PATH、IOX_LOG_LEVEL。其语义与默认值以各上游中间件文档为准。

**Bag 录制**（API 见 录制与回放）：VLINK_BAG_PATH（文件路径，设置后启用全局录制，按后缀选择写入器——<tt>.vdb/.vdbx 数据库或 .vcap/.vcapx MCAP，后缀不支持则不启用）、VLINK_BAG_TAG（录制会话标签名）。

**基准**　仅 vlink-bench 的 process 模式生效，用于覆盖子进程协调超时，单位毫秒：VLINK_BENCH_READY_TIMEOUT_MS（默认 30000）、VLINK_BENCH_START_TIMEOUT_MS（15000）、VLINK_BENCH_MEASURE_BUFFER_MS（10000）、VLINK_BENCH_CLEANUP_TIMEOUT_MS（3000）。

**交叉编译**　仅 CMake 配置阶段读取，对运行时无影响：CROSS_COMPILE_PREFIX、CC/CXX、LINUX_INSTALL_PREFIX、SYSROOT、ANDROID_NDK/ANDROID_INSTALL_PREFIX、QNX_HOST/QNX_TARGET/QNX_INSTALL_PREFIX、OE_CMAKE_TOOLCHAIN_FILE，以及代码生成器路径 VLINK_DDSGEN_PROGRAM/VLINK_PROTOC_PROGRAM/VLINK_FLATC_PROGRAM。

**示例自定义变量**　官方示例（helloworld、ping_pong 等）读取各自的 METHOD_TRANSPORT/EVENT_TRANSPORT/METHOD_URL 等变量选择后端。下图描述示例读取环境变量并在缺省时回退默认值的流程。完整清单与运行命令见 快速开始。

👁️ 13.27 设置与查看

环境变量可按部署形态在不同层级注入：

export VLINK_LOG_LEVEL=1 && ./my_app           # 当前 Shell 会话
VLINK_LOG_LEVEL=3 VLINK_DDS_BIND=ddsc ./my_app # 单次命令前缀
echo 'export VLINK_LOG_LEVEL=2' >> ~/.bashrc   # 持久写入 Shell 配置
docker run -e VLINK_LOG_LEVEL=1 -e VLINK_DDS_IP=192.168.1.100 my_image  # 容器

systemd Service 在 [Service] 段以 Environment="VLINK_LOG_LEVEL=3" 注入。

查看当前生效值使用 vlink-check env：

vlink-check env       # 列出内置清单中各变量的当前值
vlink-check env -b    # 仅显示已设置的变量

vlink-check env 的清单按编译时启用的模块裁剪显示，例如未启用 Zenoh 时不列 VLINK_ZENOH_*；未列出并不代表运行时不读取该变量。

---

📚 相关文档

• 通信模型 —— 事件 / 方法 / 字段三种模型语义
• 消息序列化 —— 消息序列化类型族与机制
• 传输后端与 URL —— 传输后端、URL 与后端切换
• QoS 配置 —— QoS profile、可靠性与历史深度
• 安全加密 —— 安全加密算法与字段含义
• 基础库 —— base 库组件（含日志后端总览）
• 录制与回放 —— 录制 / 回放与 Bag 插件
• CLI 工具 —— 命令行工具与运行时诊断
• 数据可视化 —— Foxglove / Rerun 可视化对接
• 可观测性 —— 代理层、插件加载与节点发现
• 快速开始 —— examples/ 可运行示例与自定义变量
• 参考 —— 环境变量与 API 速查全表
