VLink 是面向自动驾驶与具身智能的高性能 C++17 通信中间件，定位为 ROS 2 的全场景替代方案。其核心设计目标是：用一套类型安全的统一 API，覆盖进程内、共享内存、车载以太网与跨机网络的全部通信需求，并使通信后端的更换退化为一次 URL 前缀的修改——业务代码不随之改动。
本章建立理解 VLink 所需的完整概念模型，并给出各能力的入口；具体接口与用法见各专章。
智能系统的通信存在结构性矛盾：单机内部追求零拷贝与纳秒级延迟，车载域控依赖 SOME/IP 等服务化协议，跨机协同依赖 DDS，而云边链路又需要 MQTT/Zenoh。传统做法是为每种后端引入一套独立 API，导致业务代码与传输实现强耦合——更换后端意味着重写通信层，单元测试难以脱离真实中间件，部署拓扑被固化在源码中。
VLink 的设计立场是以**统一抽象消解后端碎片化**。它不自研传输协议，而是在成熟后端（Iceoryx、Fast-DDS、CycloneDDS、vsomeip、Zenoh 等）之上建立一致的编程模型，使应用只面对三类语义清晰的通信原语，后端选择被收敛为一个可配置参数。
| 维度 | 传统多栈方案 | VLink |
|---|---|---|
| 后端更换 | 重写通信层 | 修改 URL 前缀 |
| 序列化 | 手工选择并调用编解码器 | 按消息类型编译期自动推导 |
| 测试 | 依赖真实中间件 | 进程内后端即可端到端验证 |
| 部署拓扑 | 编码在源码 | 由 URL / 配置注入 |
VLink 的全部设计围绕一个中心抽象展开：**一次通信由"通信模型 + URL + 核心方法"三要素确定，后端是 URL 前缀的实现细节，对业务逻辑不可见。**
scheme 决定传输后端，topic_name 决定通信端点，可选参数（如 qos、depth、domain）调节后端行为。同一段业务代码，仅改变 scheme 即可在不同后端间迁移：
这一契约带来三项工程收益：
intra:// 在单进程内完成端到端验证，无需部署中间件。后续的序列化、QoS、安全、零拷贝等能力，均服从这一契约——它们要么由消息类型在编译期自动确定，要么以 URL 参数或节点变体的形式接入，始终不破坏"业务代码不感知后端"的不变量。
VLink 提供三种通信模型，对应六个核心原语。模型的选择由通信语义决定，与后端无关。
| 模型 | 语义 | 原语 | 方向 | 典型场景 |
|---|---|---|---|---|
| 事件 Event | 发布/订阅，最新及历史数据流 | Publisher<T> / Subscriber<T> | 单向，多对多 | 传感器数据、感知结果广播 |
| 方法 Method | 请求/响应，远程过程调用 | Client<Req,Resp> / Server<Req,Resp> | 双向，N 对 1 | 地图查询、参数读写、服务调用 |
| 字段 Field | 状态同步，最新值语义 | Setter<T> / Getter<T> | 双向，多对多 | 车辆状态、配置参数、标定值 |
模型间的关键区别在于状态语义与响应方式：
Setter 缓存最近一次写入，后加入的 Getter 连接后即可获得当前值，适用于只关心当前状态、后加入者须立即获得最新值的场景。Resp 为空类型时退化为单向的 fire-and-forget 调用。上述语义差异即为模型选型判据。三种模型的完整接口与节点生命周期见 通信模型。
以事件模型为例，发布端与订阅端各数行即可建立通信。create_unique 为推荐的工厂入口，构造时即完成初始化。
依 0.2 URL 即通信契约，仅替换 intra:// 前缀即可使上述代码跨进程或跨机器运行，业务逻辑不变。完整可运行示例见 快速开始 与 examples/quickstart/hello_pubsub/。

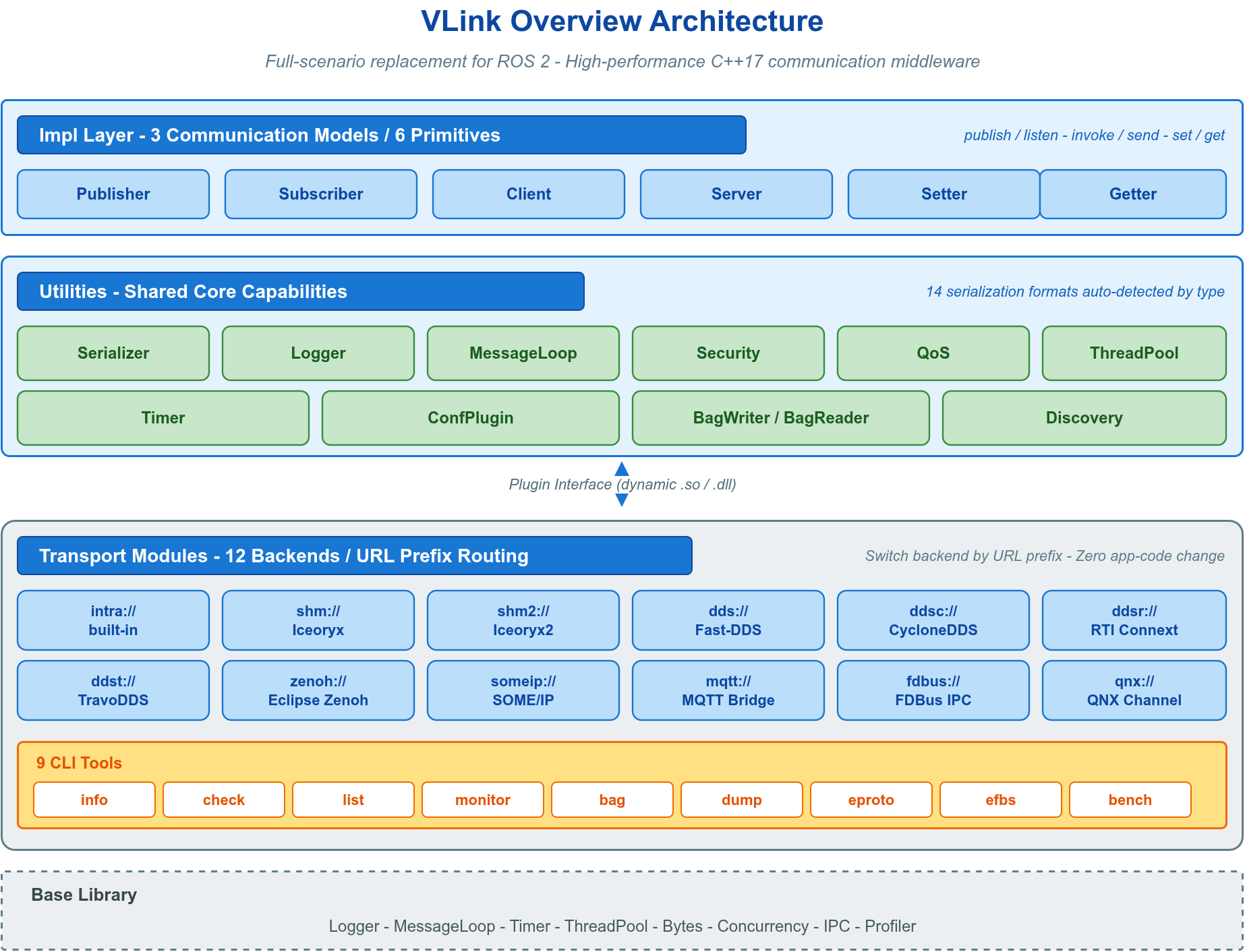

VLink 采用严格分层，每层只依赖其下一层，后端差异被隔离在传输层之内。
| 层 | 职责 |
|---|---|
| 应用层 | 业务逻辑，仅使用六个通信原语 |
| 原语层 | Publisher/Subscriber/Client/Server/Setter/Getter，提供统一 API 与生命周期 |
| 序列化层 | 按消息类型编译期推导编解码策略 |
| 传输抽象层 | URL 解析、后端选择、QoS 映射、零拷贝借贷 |
| 后端实现层 | Iceoryx、Fast-DDS、CycloneDDS、vsomeip、Zenoh 等 |

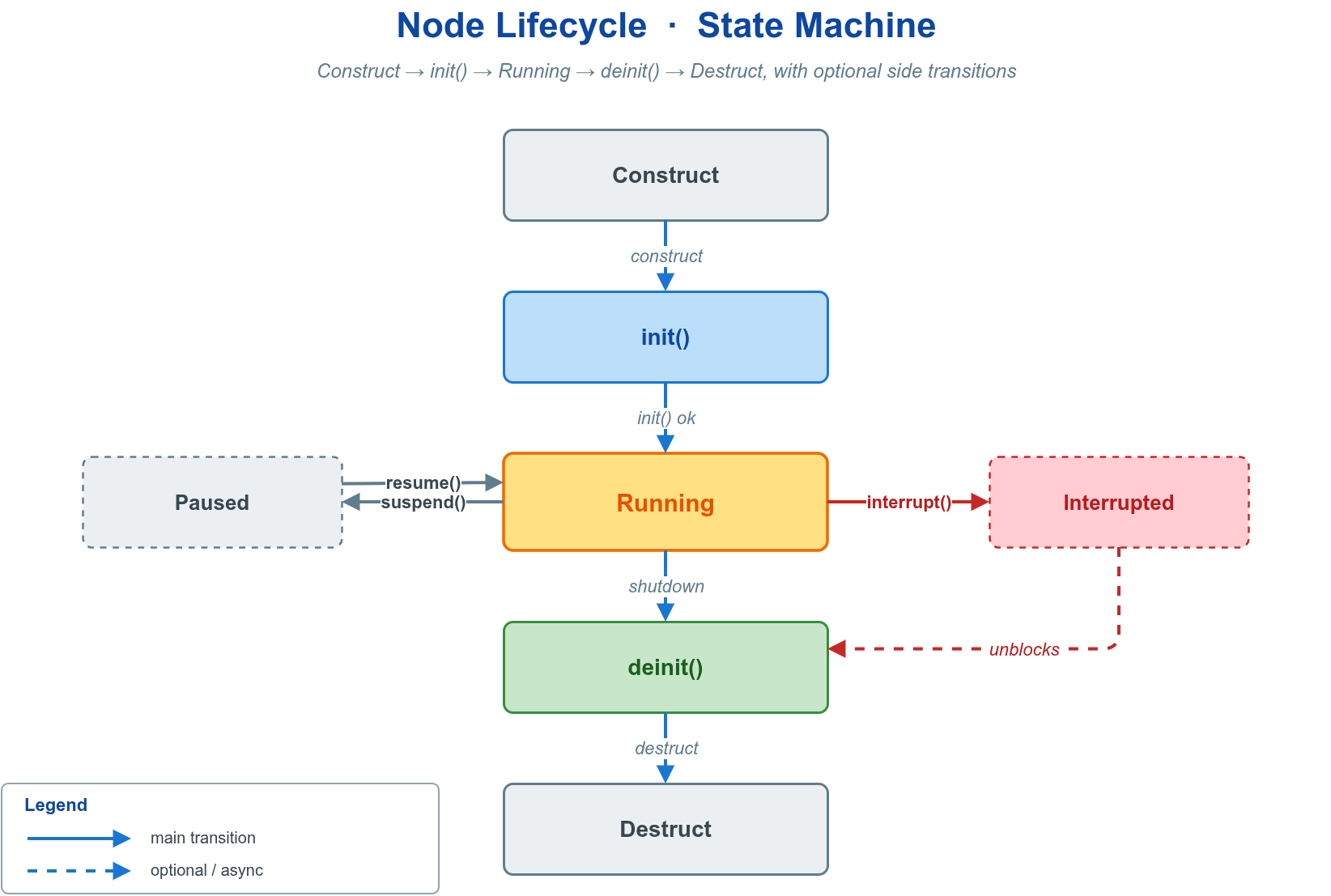

六个原语共享统一的节点基类，具有一致的构造、初始化、绑定事件循环与析构语义：
节点默认在构造时初始化（InitType::kWithInit）；需要在初始化前调整配置时使用延迟初始化（InitType::kWithoutInit）。节点基类与生命周期见 通信模型。
中间件在系统软件栈中处于基础层与业务层之间，其抽象质量直接决定上层开发效率与系统性能上限。
VLink 将消息类型作为原语的模板参数，序列化策略由该类型在编译期推导，调用方无需手工选择或注册编解码器；不受支持的类型在编译期报错而非运行期失败。
支持的类型族覆盖常见工程需求：
| 类型族 | 适用场景 |
|---|---|
| POD 结构体 | 数值型小消息（IMU、控制指令），零序列化开销 |
vlink::Bytes | 原始字节、自定义二进制协议、图像帧 |
| Protobuf | 跨语言、字段可扩展的通用消息 |
| FlatBuffers | 大型结构化消息，支持零拷贝读取 |
| CDR | 与原生 DDS 类型互操作 |
std::string / 自定义 | 文本消息；通过重载 operator>>/operator<< 接入私有协议 |
序列化机制、自定义编解码与选型见 消息序列化。
下列能力均以不破坏 URL 契约（见 0.2）的方式接入：或由消息类型自动确定，或以 URL 参数、节点变体的形式声明。
**传输后端** 12 种后端覆盖进程内到跨机网络的全部范围，由 URL 前缀选择。
| 前缀 | 底层 | 通信范围 | 零拷贝 | 状态 |
|---|---|---|---|---|
intra:// | 内置队列 | 进程内 | 是 | 稳定 |
shm:// | Iceoryx | 同机跨进程 | 是 | 稳定 |
dds:// | Fast-DDS | 跨机网络 | 否 | 稳定 |
ddsc:// | CycloneDDS | 跨机网络 | 否 | 稳定 |
shm2:// | Iceoryx2 | 同机跨进程 | 是 | Beta |
ddsr:// / ddst:// | RTI / 国产 DDS | 跨机网络 | 否 | Beta |
zenoh:// | Zenoh | 跨机 / 云边 | 条件 | Beta |
someip:// | vsomeip | 车载以太网 | 否 | Beta |
fdbus:// / mqtt:// / qnx:// | FDBus / MQTT / QNX | 同机 / 云端 / QNX | 否 | Beta |
详见 传输后端与 URL。
**QoS 服务质量** 控制可靠性、历史深度、持久化等投递行为。最常用方式是在 URL 中引用预定义 profile：dds://sensor?qos=sensor。详见 QoS 配置。
**零拷贝传输** shm:// 等借贷型后端通过 loan()/return_loan() 在共享内存中直接构造消息，避免序列化拷贝；并提供 CameraFrame、PointCloud、OccupancyGrid、Tensor 等面向感知的零拷贝容器。详见 零拷贝。
**安全加密** 以 SecurityPublisher<T> 等节点变体接入，构造时传入密钥或配置，加密发生在序列化之后、传输之前，对上层透明。支持对称密钥、RSA 非对称与自定义回调。详见 安全加密。
**录制与回放** 节点级 set_record_path() 自动录制经过的消息；<tt>.vdb 格式紧凑，<tt>.vcap（MCAP）可由 Foxglove 直接打开。详见 录制与回放。
**服务发现** 基于 UDP 组播自动感知系统中全部活跃节点、话题与传输类型，无需中心注册。详见 可观测性。
**基础库** Logger、MessageLoop、Timer、ThreadPool、Bytes 等高性能组件可独立使用。详见 基础库。
六原语均推荐经 create_unique(url) / create_shared(url) 工厂构造，亦可直接构造。下表仅列高频接口。
事件模型
| 原语 | 方法 | 语义 |
|---|---|---|
Publisher<T> | publish(msg, force=false) | 序列化并发出一条消息；force=false 时无订阅者则跳过 |
wait_for_subscribers(timeout) | 阻塞等待至少一个订阅者 | |
has_subscribers() | 非阻塞查询订阅者是否在线 | |
Subscriber<T> | listen(cb) | 注册 void(const T&) 回调，每条消息触发一次，仅可调用一次 |
方法模型
| 原语 | 方法 | 语义 |
|---|---|---|
Client<Req,Resp> | invoke(req, resp, timeout) | 同步调用，出参返回响应 |
invoke(req, timeout) -> optional<Resp> | 同步调用，超时返回 nullopt | |
async_invoke(req) -> future<Resp> | 异步调用，经 future 获取结果 | |
send(req) | 单向调用，仅当 Resp 为空类型 | |
wait_for_connected(timeout) / is_connected() | 等待 / 查询服务端就绪 | |
Server<Req,Resp> | listen(void(const Req&, Resp&)) | 同步处理，填充 resp |
listen_for_reply(cb) + reply(req_id, resp) | 延迟异步回复 |
字段模型
| 原语 | 方法 | 语义 |
|---|---|---|
Setter<T> | set(value) | 写入最新值并广播，后加入的 Getter 亦可获得 |
Getter<T> | get() -> optional<T> | 读取最新缓存值，首次写入前返回 nullopt |
wait_for_value(timeout) | 阻塞至收到值 | |
listen(cb) | 每次更新触发 void(const T&) | |
set_change_reporting(true) | 仅在值变化时触发回调 |
完整 API 速查见 速查与故障排查。
**通信模型**按语义选择，判据见 0.3 模型间的关键区别。
**传输后端**按部署拓扑与负载选择：
| 部署条件 | 推荐后端 | 依据 |
|---|---|---|
| 同进程模块间高频传递 | intra:// | 开销接近函数调用 |
| 同机跨进程、大负载（图像/点云） | shm:// | 共享内存零拷贝 |
| 跨机网络通用场景 | dds://（完整）/ ddsc://（轻量） | 标准 DDS 互通 |
| 车载 ECU 服务化 | someip:// | 车载以太网服务协议 |
| 云边协同 / 云端桥接 | zenoh:// / mqtt:// | 广域网友好 |
得益于 URL 契约，上述选择可在开发、集成、量产阶段平滑切换，无需改动业务代码。
VLink 自带命令行工具与可视化套件，覆盖发现、监控、录制、调试与性能分析，无需第三方桥接。
| 工具 | 用途 |
|---|---|
vlink-info | 查看版本、构建时间戳与编译选项 |
vlink-check | 环境与依赖自检 |
vlink-list | 列出活跃节点与话题 |
vlink-monitor | 终端内实时监控话题频率与延迟 |
vlink-bag | 录制、回放与运维消息数据包 |
vlink-dump | 以多种格式打印消息 |
vlink-eproto / vlink-efbs | 终端内解析显示 Protobuf / FlatBuffers 消息 |
vlink-bench | 延迟与吞吐基准测试 |
上表共九个命令行工具，详见 CLI 工具。
桌面可视化套件包含 vlink-viewer（实时监控）、vlink-player（回放）、vlink-analyzer（数据分析），支持相机图像与三维点云。桌面 Viewer 与 Web 可视化（vlink-foxglove/vlink-rerun，将实时数据桥接至 Foxglove Studio 与 Rerun）均见 可视化。
VLink 在 Linux、QNX、Android、macOS、Windows 上提供一致的通信抽象，覆盖 x86_64 与 aarch64 等架构。
| 平台 | 架构 | 编译器 | 状态 |
|---|---|---|---|
| Linux | x86_64 / aarch64 | GCC 9+ / Clang 10+ | 稳定 |
| QNX 7.x/8.x | aarch64 / x86_64 | QCC | 稳定 |
| Android | aarch64 / x86_64 | NDK Clang r25+ | 稳定 |
| Windows 10+ | x86_64 | MSVC 2019+ / MinGW | 稳定 |
| macOS 10.15+ | x86_64 / arm64 | AppleClang 12+ | Beta |
延迟特征由后端决定：intra:// 接近一次函数调用；shm:// 经 Iceoryx 零拷贝将大负载传递降至指针级；跨机 dds:// 与原生 DDS 相当。量化基准与复现方法见 测试与贡献。
下表中"支持"指原生提供，"部分"指需扩展或实验特性，"不支持"指框架本身不提供。
| 维度 | VLink | ROS 2 | Fast-DDS | SOME/IP | Zenoh |
|---|---|---|---|---|---|
| 多后端切换 | 支持（改 URL 前缀） | 部分（以 DDS 为主） | 不支持 | 不支持 | 部分 |
| API 复杂度 | 低（六原语） | 中（需继承 Node） | 高 | 高 | 低 |
| 零拷贝 | 支持（shm/intra） | 部分（进程内） | 部分 | 不支持 | 部分 |
| 多序列化格式 | 支持 | 部分（以 CDR 为主） | 部分 | 不支持 | 不支持 |
| 工具链 | 支持（CLI + Viewer + WebViz） | 支持（生态丰富） | 部分 | 部分 | 部分 |
| 嵌入式可裁剪 | 支持 | 部分（依赖较多） | 部分 | 部分 | 支持 |
| 多语言 | 支持（C API + Python） | 支持 | 部分 | 不支持 | 支持 |
VLink 与 ROS 2 的定位差异在于：ROS 2 是完整的机器人操作系统生态，VLink 专注通信层，以更低的抽象开销与更灵活的后端选择全面覆盖各类通信场景，可作为 ROS 2 通信栈的全场景替代，并能与 ROS 2 共存桥接。
VLink 由三个协同的仓库构成：
| 仓库 | 职责 | 地址 |
|---|---|---|
| VLink | 通信中间件本体 | https://github.com/thun-res/vlink |
| VKit | 跨平台构建与发布套件 | https://github.com/thun-res/vkit |
| VMsgs | 标准消息定义库（感知/规划/定位/地图等领域） | https://github.com/thun-res/vmsgs |
推荐使用 VKit 构建 VLink。 VKit 将多仓库源码拉取、跨平台工具链分发、分层组件编排、增量缓存与 SDK/Runtime 打包整合为统一流水线，在 Linux、QNX、Android、macOS、Windows 上以相同命令完成构建与交付，且仅依赖 Bash 与 CMake。从零编译 VLink：
VKit 同时提供 AOSP 风格的单组件迭代（mm/mmm）。构建细节、standalone CMake 集成与 find_package 用法见 快速开始。
vmsgs 以 Protobuf 与 FlatBuffers schema 提供上述领域的标准消息定义，可直接作为 VLink 各通信原语的消息类型复用，避免跨工程重复定义。
文档按从概念到工程落地的顺序组织。建议初次阅读按编号顺序通读 00–05，再按需深入后续专题。
| 编号 | 文档 | 内容 |
|---|---|---|
| 00 | 概述与设计哲学 | 设计立场、URL 契约、通信模型总览、能力索引（本篇） |
| 01 | 快速开始 | 构建与集成、find_package、最小可运行示例 |
| 02 | 通信模型 | 节点生命周期与事件 / 方法 / 字段三模型完整接口 |
| 03 | 消息序列化 | 类型自动推导、支持的类型族、自定义编解码 |
| 04 | 传输后端与 URL | 12 种后端与 URL 解析、后端选择 |
| 05 | QoS 配置 | QoS profile 与可靠性 / 历史 / 持久化 |
| 06 | 零拷贝 | 借贷型零拷贝、感知容器 |
| 07 | 安全加密 | 加密管线、密钥与传输安全 |
| 08 | 基础库 | Logger、MessageLoop、Timer、ThreadPool、Bytes |
| 09 | 录制与回放 | .vdb / .vcap 录制、节点级录制、回放与转换 |
| 10 | CLI 工具 | 命令行工具集 |
| 11 | 可视化 | 桌面 Viewer、Player、Analyzer 与 Web 可视化 |
| 12 | 可观测性 | 服务发现与代理监控 |
| 13 | 集成与扩展 | C API、扩展机制、环境变量 |
| 14 | 速查与故障排查 | API 索引、速查表、故障排查 |
| 15 | 测试与贡献 | 测试与基准、PR 规范 |
