当文本与统计不足以表达数据语义——需要观看相机图像、三维点云、目标检测或字段波形——时，VLink 在命令行工具之外提供两层图形化可视化能力：基于 Qt 的桌面 GUI 套件（图像、点云、目标检测等结构化数据的本地图形化呈现与时序分析），以及把实时数据桥接至 Foxglove Studio 与 Rerun 的 Web 可视化工具集（浏览器访问、远程协作、高性能三维渲染）。

两层与命令行工具共享同一套底层观测设施：服务发现枚举活跃话题，代理层（ProxyAPI / vlink-proxy）聚合话题、序列化类型与统计信息。因此可视化工具对传输后端（intra:// / shm:// / dds:// 等）一律透明——业务侧更换后端只改 URL 前缀，工具侧无需任何改动。仅需查看话题列表、频率、原始字节，或需脚本/CI 对接时，命令行工具更轻量，见命令行工具。

🖼️ 11.1 桌面 Viewer 套件

桌面套件由三个基于 Qt 的程序组成，均运行于 Linux / macOS / Windows，支持高 DPI 缩放，且均为对系统通信状态的只读或低频写入观测器，不参与数据通路本身。仅需查看话题列表、频率、原始字节时，命令行 vlink-monitor 更轻量（见命令行工具）；浏览器端可视化见 §11.2。

程序	图标	定位与入口角色
`vlink-viewer`		监控入口：实时监控全部活跃 URL，左侧 URL 列表、右侧字段属性面板，按快捷键打开相机、3D 等专用窗口
`vlink-player`		回放入口：图形化回放 bag 文件，控制进度与速率，支持 URL 过滤与重映射
`vlink-analyzer`		分析入口：从 bag 中提取字段，将其随时间的变化绘制为时间序列折线图并导出

🏛️ 11.1.1 架构与数据来源

三个程序均不直接接入中间件传输层，而是经由代理层（ProxyAPI）连接本地或远端的 vlink-proxy 进程，由代理聚合整个系统的话题、序列化类型与统计信息后转交前端渲染。这一间接层带来两点性质：观测范围由代理的接入域决定；前端崩溃或退出不影响被观测系统的通信（后端透明性见本章导言）。

三个程序既可独立启动，也可相互联动：viewer 可作为入口拉起 player 与 analyzer；player 回放时，analyzer 的时间轴游标自动跟随播放位置。连接、握手、token 校验等控制面机制由代理层承担，详见代理监控与服务发现。

📥 11.1.2 安装与启动

Viewer 套件默认不编译，需在构建时显式开启，并依赖代理层 ENABLE_PROXY：

option(ENABLE_VIEWER "Enable viewer" OFF)

三项增强能力各由独立 CMake 选项控制，默认值与关闭后的影响如下：

增强能力	CMake 选项	默认	关闭后的影响
视频解码（H.264 / H.265 / YUV 等）	`ENABLE_VIEWER_FFMPEG`	`OFF`	相机窗口仅支持 JPEG；需视频/裸像素格式时显式 `-DENABLE_VIEWER_FFMPEG=ON`
3D 场景渲染（点云 / 目标检测等）	`ENABLE_VIEWER_OSG`	`ON`	3D 窗口不可用
数学表达式求值	`ENABLE_EXPRTK`	`ON`	字段映射与曲线表达式停用

构建完成后三个程序安装至系统 bin 目录，可直接从命令行启动：

vlink-viewer     # 启动后先弹出连接设置对话框，再进入主窗口
vlink-player     # 可拖入 bag 文件，或由 viewer 的 Play(P) 拉起
vlink-analyzer   # 可由 viewer / player 作为子进程拉起

🚀 11.1.3 快速开始

实时监控的最小路径如下：

启动数据源**：运行 vlink-proxy，或直接运行使用 VLink 的目标应用，由服务发现机制自动接入。
**启动 viewer**：执行 vlink-viewer，在连接设置中选择 **Controller 模式，填入与中间件一致的 **Domain ID**，确认。
**选话题观测**：主窗口左侧 URL 列表列出全部活跃话题，点选某个 URL，右侧面板实时展示字段内容。

查看图像按 S（相机窗口），查看 3D 场景按 Z（点云、目标检测、车道线等）。

🪟 11.1.4 vlink-viewer 主窗口

**连接设置**　启动时弹出连接设置对话框，常用项如下：

参数	说明
Run as Controller / Listener	工作模式：Controller（控制器，同一 Domain ID 下唯一）或 Listener（只读监听）
Domain ID	通信域 ID，须与中间件一致
Security Key	控制面安全密钥，须与代理端一致（启用安全时）
Native Mode	仅显示本机节点
Reliable / Tcp / Direct Mode	可靠传输 / 强制 TCP / 直连

**菜单加速键概览**　菜单项均带 Alt+<字母> 加速键（菜单文字中带下划线的字母），常用项如下：

键	功能	键	功能
`S`	相机帧预览	`Z`	3D 场景可视化（Point3D）
`J`	原始字节查看（Raw）	`E`	编辑字段值并发布
`R`	录制对话框	`P`	回放（拉起 player）
`K`	启动分析器	`D`	切换本地 / 离线模式（Local）
`V`	感知可视化（Perception）	`G`	地图（Map）
`X`	切换状态统计面板（Status Viewer）	`Y`	切换 Proto/Fbs 目录面板（Proto Viewer）
`Q`	退出	`A`	关于

其余菜单项：N 拓扑图、M 通信矩阵、W DB Browser、F Protobuf Decoder、B 反馈、U 帮助、L 下载。

URL 列表与属性面板

**左侧 URL 列表**：列出全部发现的话题，显示序列化类型（proto / flatbuffers / bytes 等）及频率、速率、丢包率、延迟等统计；统计项可勾选切换显示。
**右侧属性面板**：选中 URL 后以树状结构展示消息字段与值。勾选项控制是否展开数组（Array）、以十六进制显示字节（Hex）、将 timestamp 转为可读时间（Time）等。
**加载 .proto 目录**：解析动态 Protobuf 消息时，用面板上的「选择」按钮指定 .proto 所在目录，再点「重载」生效，支持递归导入。

🎥 11.1.5 相机与 3D 可视化

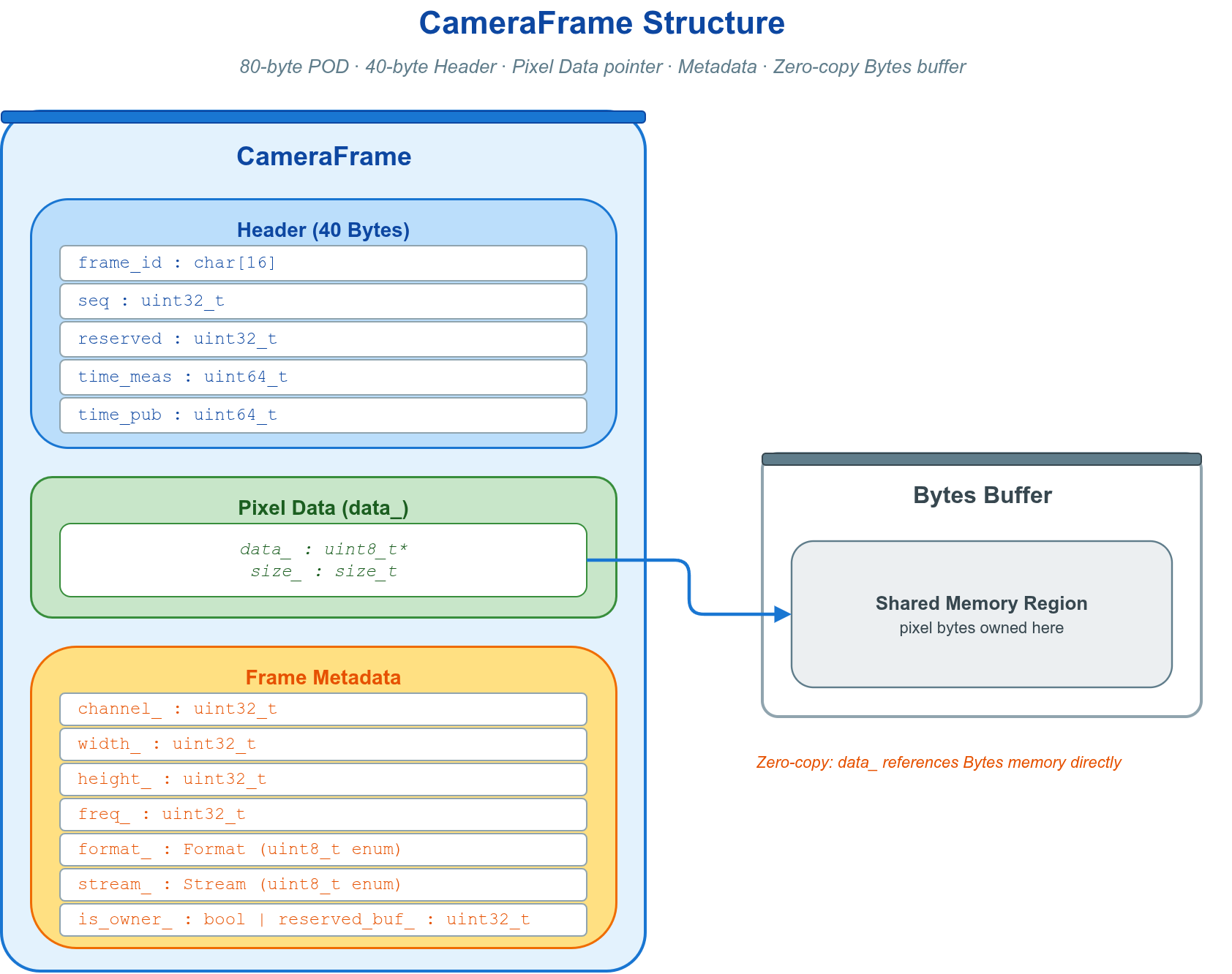

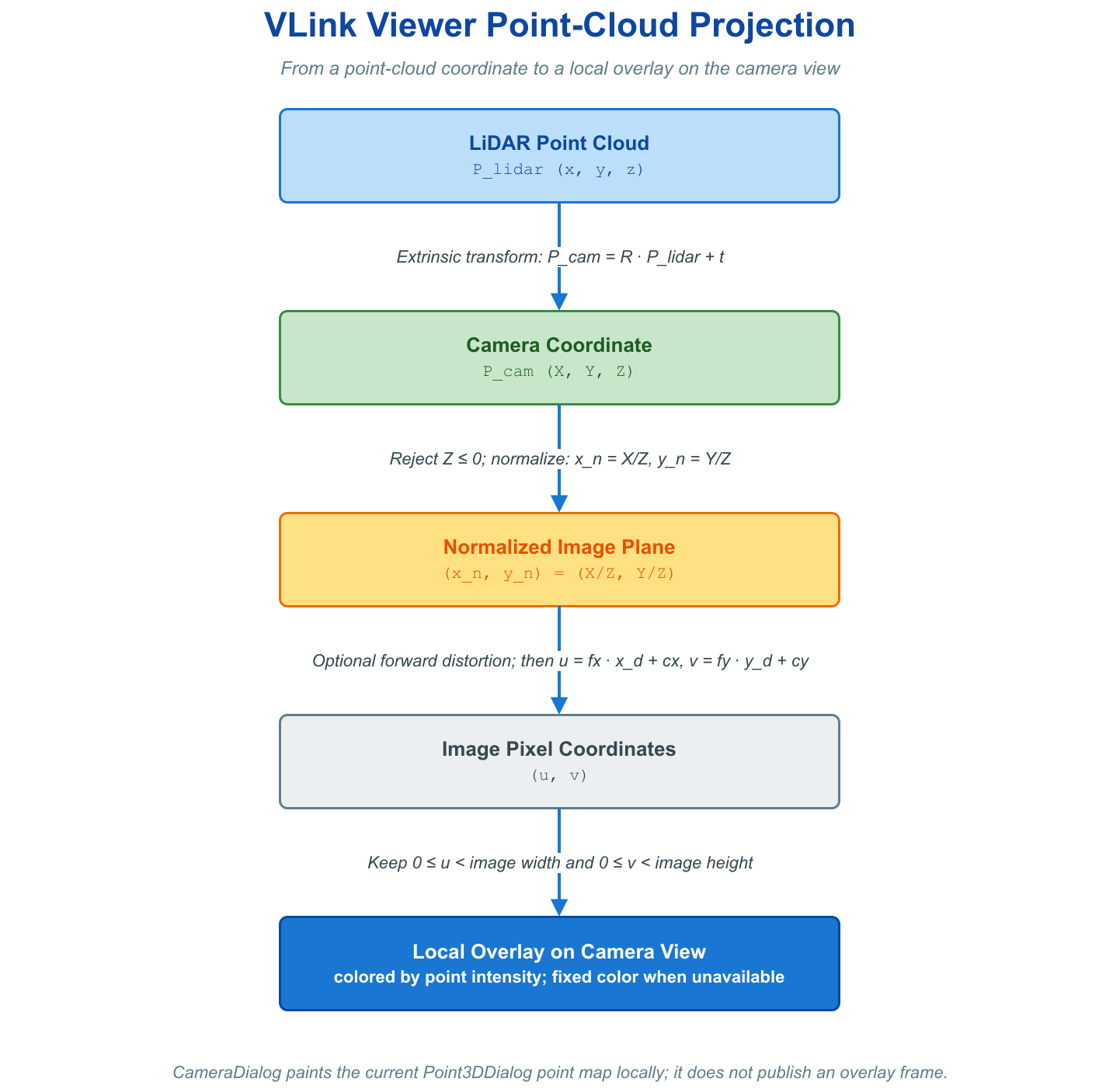

**相机帧预览（S）**　按 S 打开相机窗口，预览图像话题。经 FFmpeg 解码，支持的编码包括 JPEG、H.264、H.265、MPEG4，以及 YUV420/422/444、NV12、YUYV、YVYU、UYVY、BGR888、RGB888 等像素格式。支持多通道并排显示、暂停、硬件解码，并可联动 3D 投影视图将图像投射至点云。关闭 ENABLE_VIEWER_FFMPEG 时仅支持 JPEG。

**3D 场景可视化（Z）**　按 Z 打开 3D 场景窗口，是自动驾驶场景可视化的核心。Point3DRenderType 共定义十四类渲染：

渲染类型（内部名）	内容

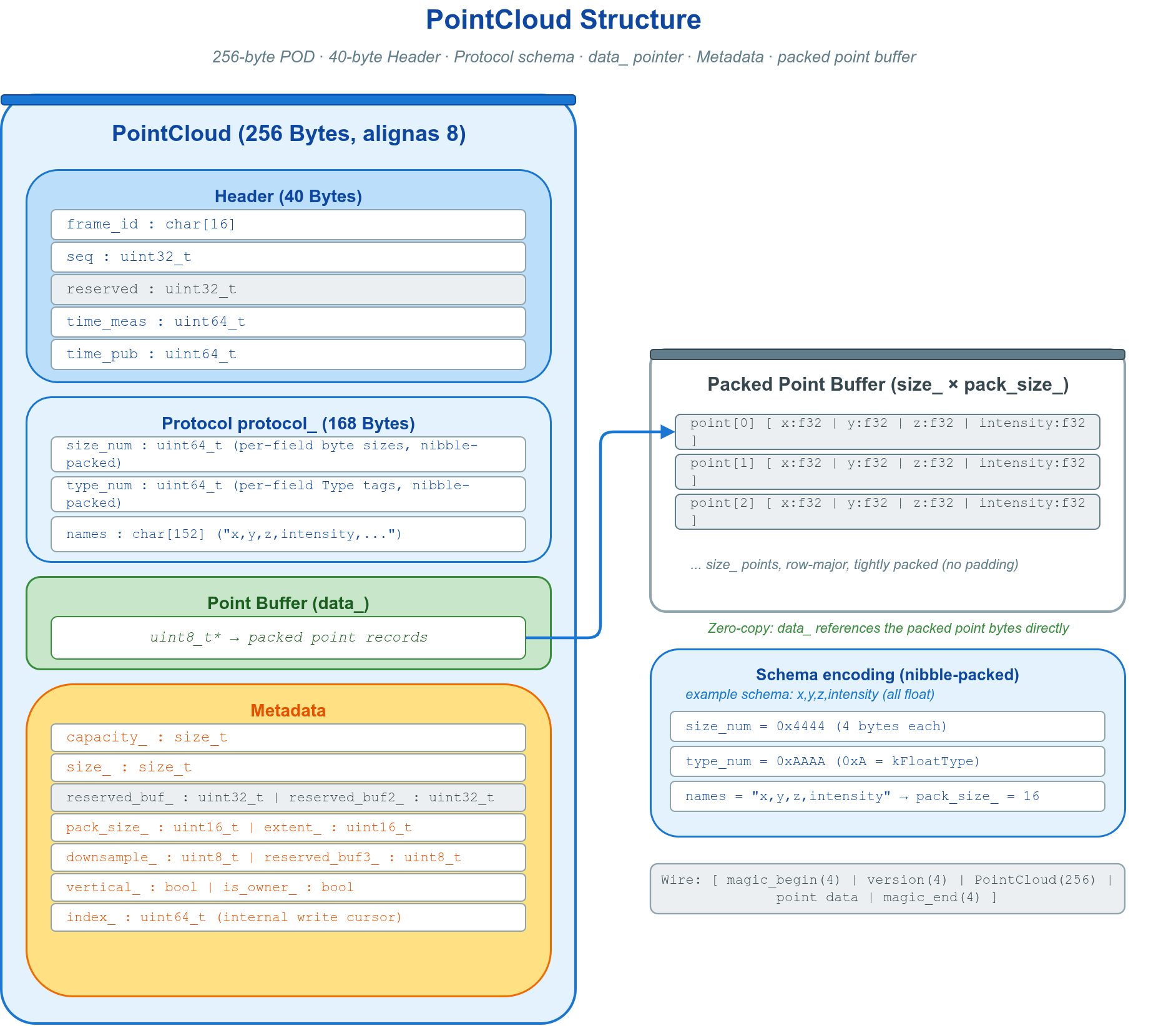

点云（`point_cloud`）	3D 散点，可按强度着色、按范围过滤
目标检测（`object_detection`）	3D 边界框、速度向量、跟踪 ID、分类标签
车道线（`lane_line`）	折线渲染，按索引自动着色
预测轨迹（`prediction`）	含置信度与跟踪 ID 的预测路径
交通信号灯（`traffic_light`）	位置、灯色状态、倒计时
停止线（`stop_line`）	停止线折线
交通标志（`traffic_sign`）	标志位置与类型
可行驶区域（`freespace`）	多边形区域填充
占据栅格（`occupancy_grid`）	栅格地图单元格着色
停车位（`parking_slot`）	停车位多边形
自车轨迹（`ego_trajectory`）	自车历史/规划轨迹
高精地图（`hdmap`）	高精地图要素
相机视锥（`camera_frustum`）	相机视场视锥体
协方差椭圆（`covariance_ellipse`）	不确定性椭圆

数据来源有两类：VLink 零拷贝类型（CameraFrame、PointCloud、ObjectArray 等）可直接渲染；Protobuf / FlatBuffers 消息需在界面中配置字段映射后渲染。3D 渲染需开启 ENABLE_VIEWER_OSG。零拷贝数据类型详见零拷贝。

▶️ 11.1.6 vlink-player 回放

vlink-player 是 bag 文件的图形化回放工具，回放出的数据进入通信通路，可被 viewer 等下游观测器接收。

基本操作

操作	说明
Open / Close File	选择或拖入 bag 文件（<tt>.vdb / `.vdbx` / `.vcap` / `.vcapx`）
Play / Pause	开始、恢复或暂停回放
进度条	拖动跳转，拖动时自动暂停，松开恢复
速率（Rate）	调节回放倍率，默认 `1.0`
Loop	循环回放
URL 过滤	过滤输入框 + Blacklist 勾选框，按关键字白/黑名单筛选 URL
Remap	URL 重映射
Skip Blank	跳过录制中的空白时间段
Check Point	跳转到指定时间点（输入目标时间，跳转回放位置）
Bag Information	查看 bag 元信息
时间模式（Time）	切换时间戳显示：相对（Real）/ 本地（Local）/ UTC

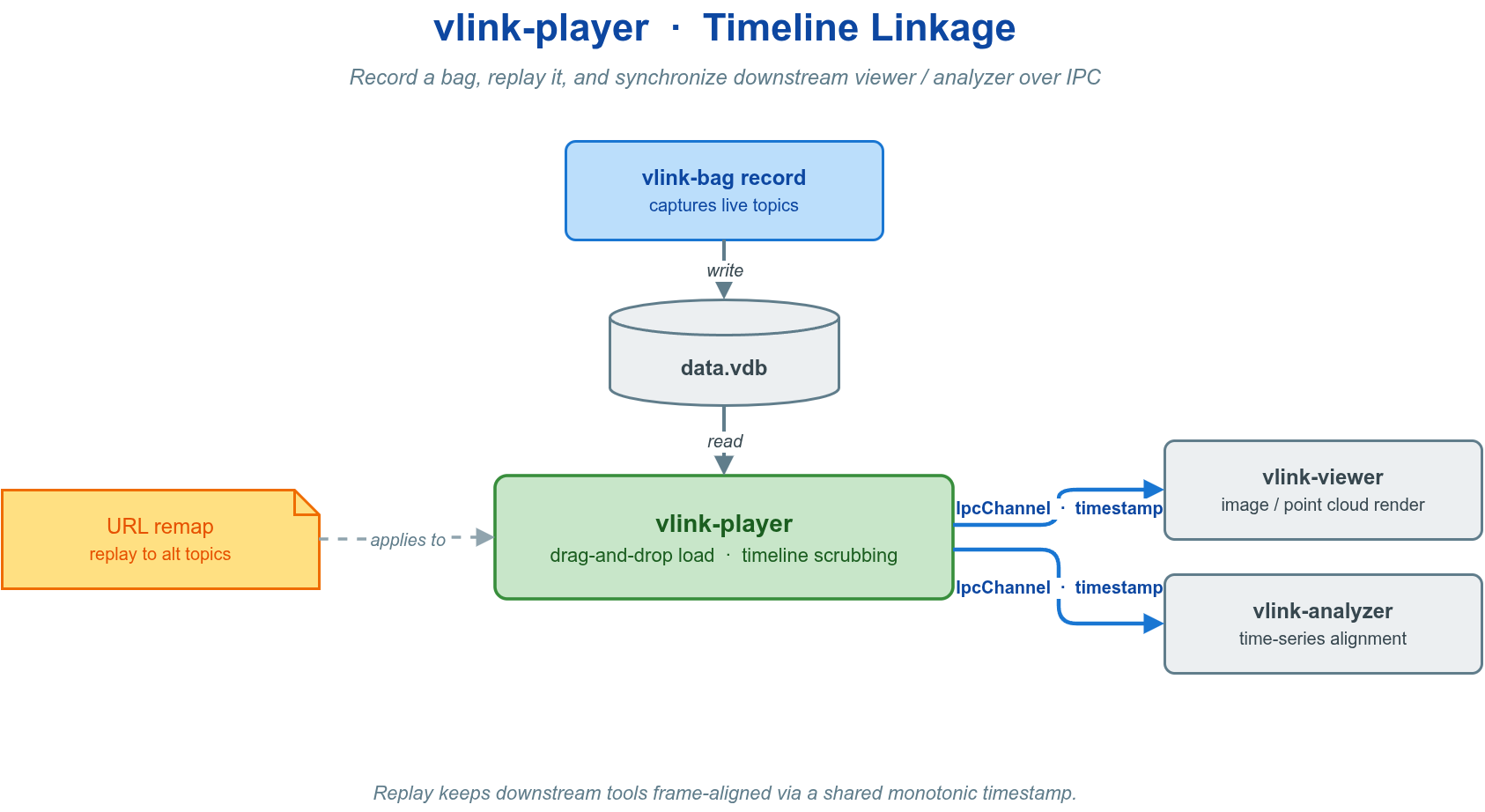

**与其他程序联动**　工具栏可拉起 vlink-viewer（实时查看回放数据）或 vlink-analyzer（分析当前文件）。拉起 analyzer 后，player 的播放进度自动同步至 analyzer 的时间轴游标，无需额外配置。

录制 / 回放概念、文件格式、URL 过滤与重映射的命令行等价用法见命令行工具；回放 C++ API（BagReader、URL 重映射）见录制与回放。

📈 11.1.7 vlink-analyzer 波形分析

vlink-analyzer 从 bag 文件中提取任意字段的历史数据，绘制时间序列折线图，并可导出图表。

三种分析模式

模式	分析对象
频率	消息发布频率随时间的变化
数值	某个字段的数值随时间的变化
自定义	用数学表达式对字段做运算后绘图（需 `ENABLE_EXPRTK`）

分析流程

选择 bag 文件 与对应的 Proto / FlatBuffers 目录**（解析消息字段所需）。
可选：**加载配置文件**（JSON），预定义待绘制曲线。
点 **Generate 开始解析并绘图，过程中点 Interrupt 中断。
点 Export 将当前图表导出为 PNG 图片。

每条曲线由「数据来源 URL + 字段表达式 + 颜色」三要素确定。图表支持 Legend / Grid / Points / Timeline（时间线游标）的显示开关，以及缩放（Both/X/Y）、线型（Line Style：实线 / 虚线 / 脉冲 / 阶梯）、数值记数法（Notation Style：自动 / 浮点 / 科学计数 / 整数，含小数位数）等设置。键盘：Space 复位坐标轴缩放；数值/自定义模式下按住 Ctrl（或 X）临时切到 X 轴缩放、按住 Shift（或 Y）切到 Y 轴缩放。开启 Timeline 后，与 player 联动时时间线游标随播放位置自动移动。

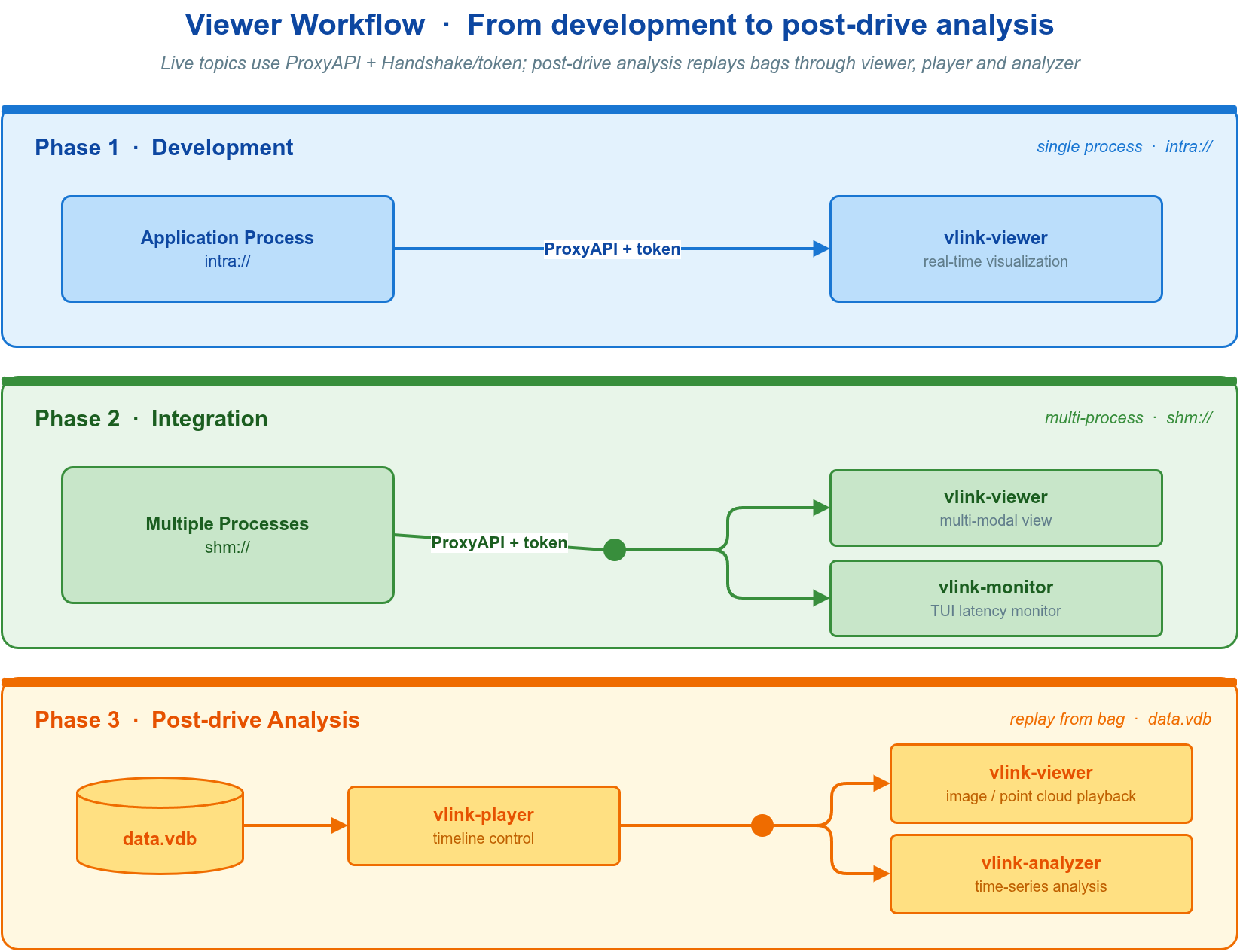

🔄 11.1.8 典型工作流

实时系统监控的最小路径见 §11.1.3。以下为两条涉及多程序联动的工作流。

bag 离线分析

用 vlink-bag record 或 viewer 录制（R）生成 bag 文件。
启动 vlink-player，拖入文件。
由工具栏拉起 vlink-analyzer，加载 Proto 目录，选字段，点 Generate。
播放 player，analyzer 时间线随播放位置同步；完成后点 Export 导出 PNG 图表。

离线数据库查看

在 vlink-viewer 中按 D 切换至离线模式。
选择未压缩的 .vdb 文件（离线模式直接以 SQLite 打开数据库，仅支持 .vdb），从历史数据中浏览。
选中 URL 查看字段值，按 K 进一步分析。

⚠️ 11.1.9 边界条件

**Controller 单例**：同一 Domain ID 下 Controller 模式的 vlink-viewer 仅可启动一个实例，其余须以 Listener 模式接入（见 §11.1.4）。
**Qt6 依赖**：以 Qt6 构建时须额外提供 Qt6::OpenGLWidgets 组件（构建脚本会自动 find_package 并链接），缺失时配置阶段即失败。
**可选增强**：关闭 ENABLE_VIEWER_FFMPEG / ENABLE_VIEWER_OSG / ENABLE_EXPRTK 后分别降级相机、3D 与表达式能力，影响见 §11.1.2。

🌐 11.2 Web 可视化（WebViz）

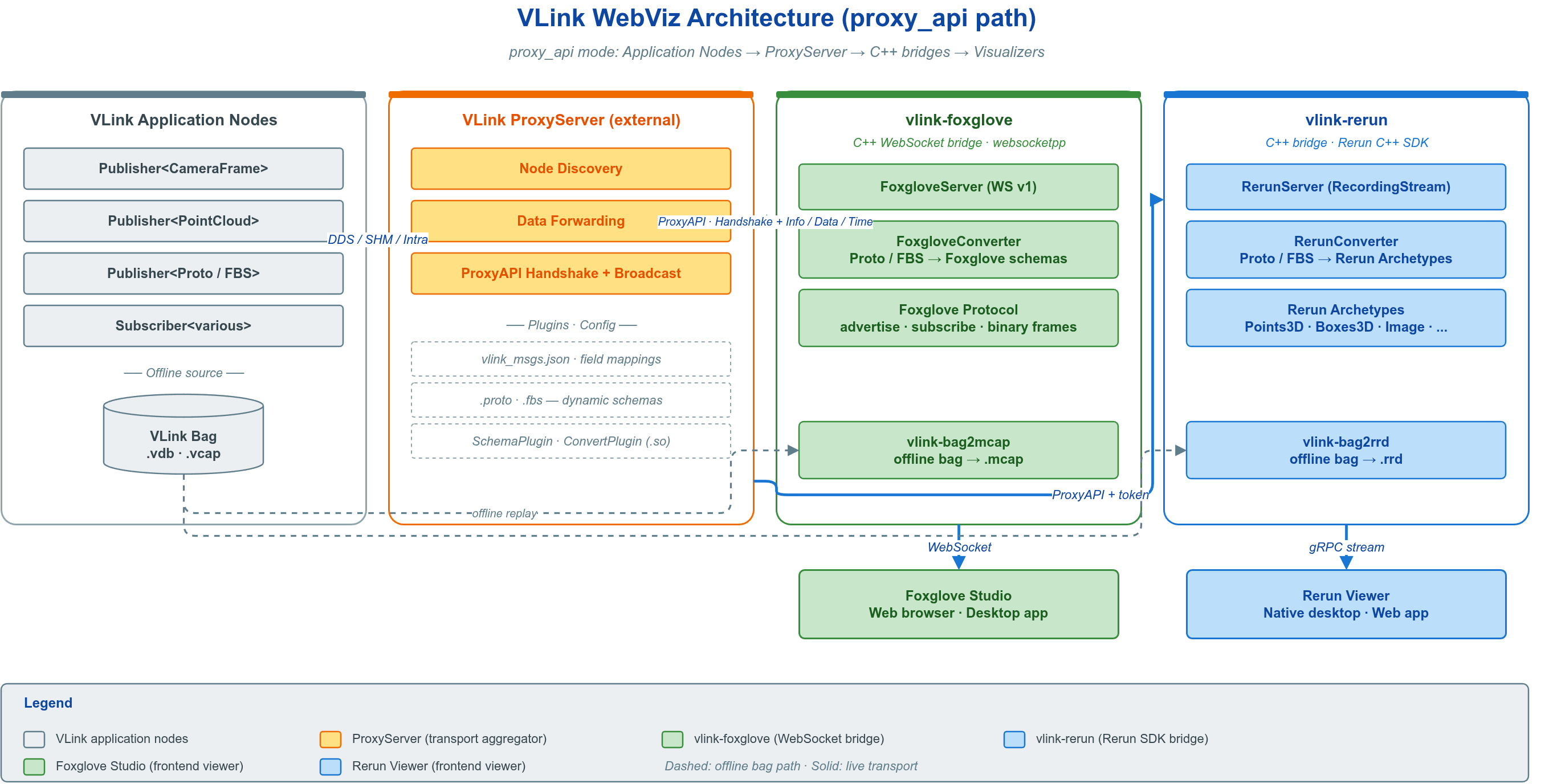

WebViz 是 VLink 的可视化桥接工具集，解决"实时数据如何接入主流可视化平台"的问题。它自动发现系统中全部在线 URL，将 VLink 消息转换为目标平台可直接消费的 Schema，并推送至浏览器或桌面可视化器。其设计遵循桥接而非重写：业务侧照常发布消息，WebViz 仅消费发现结果（后端透明性见本章导言）。

WebViz 与桌面 Viewer（§11.1）共用代理数据来源，区别在呈现端：桌面套件以 VLink 自带的 Qt 渲染器本地呈现，WebViz 则把数据导向第三方平台（Foxglove Studio / Rerun），以换取浏览器访问、远程协作与各平台原生的高级可视化能力。

🧩 11.2.1 概念与机制

WebViz 支持两个可视化后端，并各自配套一个离线转换工具。后端之间相互独立，可同时运行。

后端	实时桥接程序	前端平台	推送协议	离线转换工具	离线文件
Foxglove	`vlink-foxglove`	Foxglove Studio（浏览器/桌面）	WebSocket	`vlink-bag2mcap`	MCAP
Rerun	`vlink-rerun`	Rerun Viewer	gRPC	`vlink-bag2rrd`	RRD

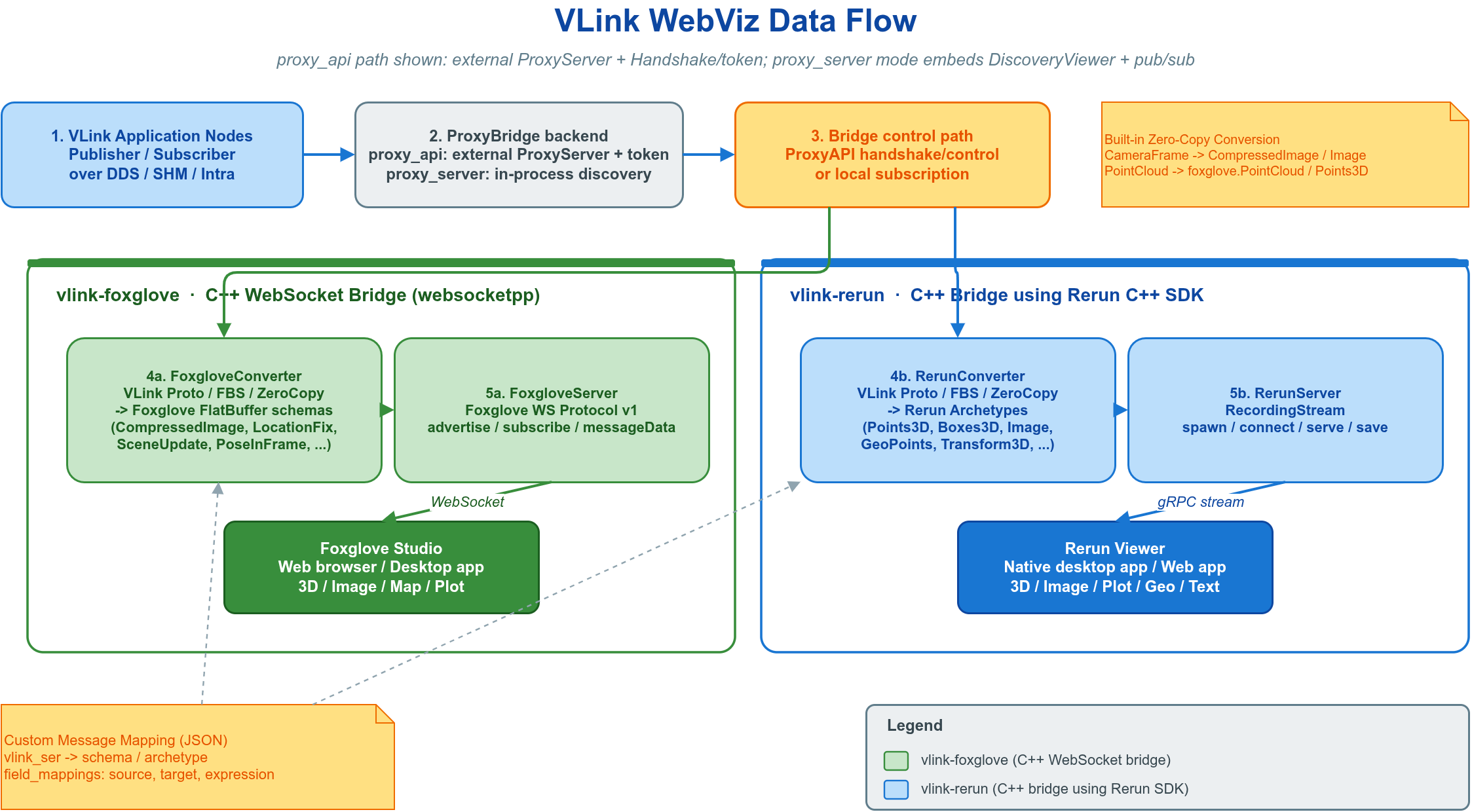

桥接过程由四个阶段构成：

VLink 应用经任意后端（dds://、shm://、intra://、zenoh:// 等）发布消息。
WebViz 接入 VLink 网络，自动发现全部在线 URL 并按需订阅。

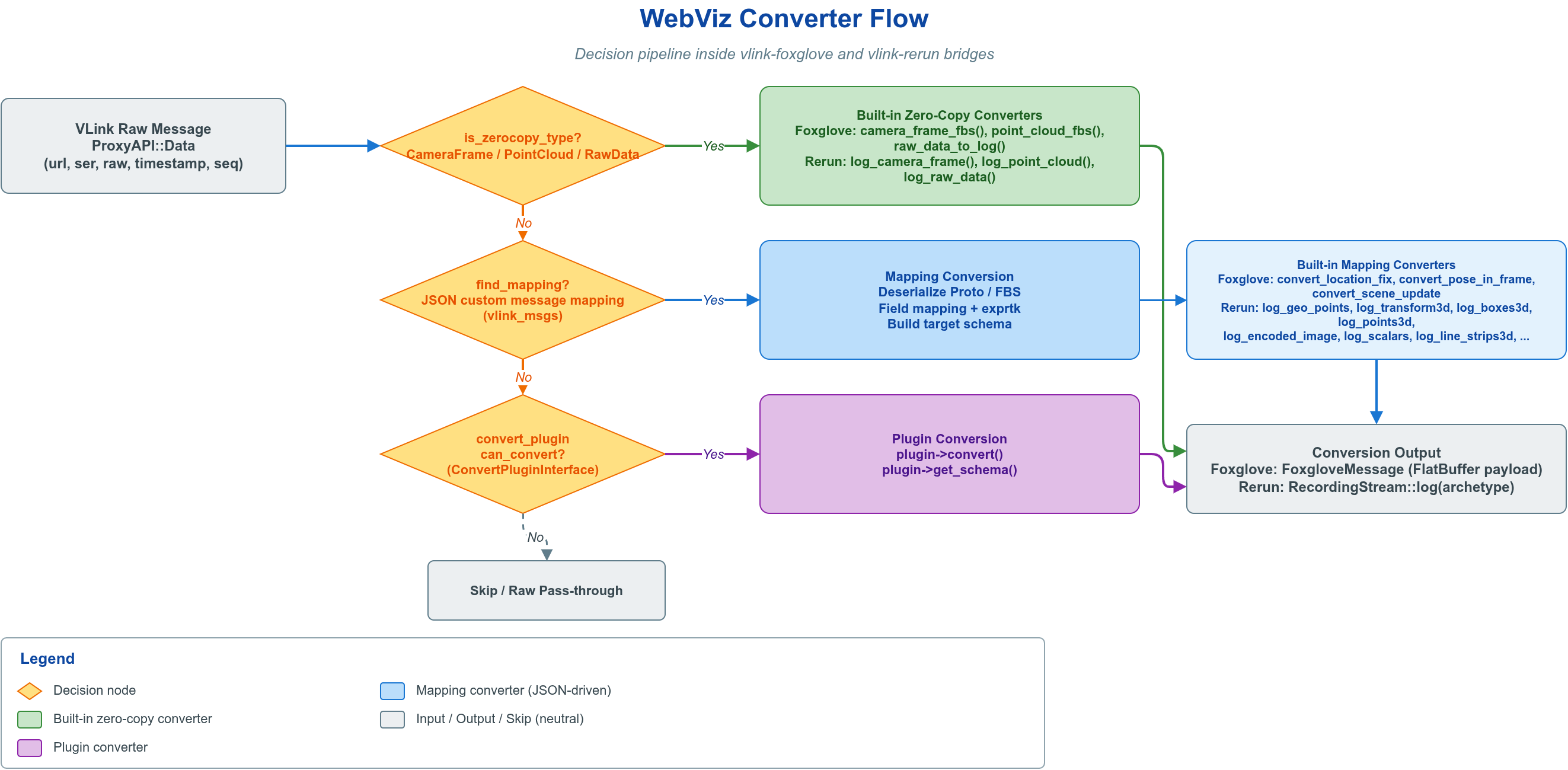

转换层依据消息类型选择转换路径，优先级为零拷贝转换 > JSON 字段映射 > 转换插件。
经 WebSocket（Foxglove）或 gRPC（Rerun）推送至前端可视化器。

🚀 11.2.2 快速开始

**接入 Foxglove Studio**　启动桥接服务，默认监听 8765 端口：

vlink-foxglove

在 Foxglove Studio 中选择 Data Source → Foxglove WebSocket，填入 ws://localhost:8765。系统中全部在线 topic 将出现在左侧通道列表，拖入面板即可可视化。

边界条件：Foxglove 客户端须协商 foxglove.websocket.v1 子协议。Foxglove Studio 默认满足；自定义客户端须显式声明该子协议，否则握手失败。

**接入 Rerun Viewer**　默认 spawn 模式自动启动本地 Viewer 并连接：

vlink-rerun

启动后本地 Rerun Viewer 自动弹出，VLink 数据按实体路径实时呈现。

⚖️ 11.2.3 后端选型

两个后端可同时运行，按可视化需求选择。下表给出选型判据。

维度	Foxglove Studio	Rerun Viewer
协议 / 前端	WebSocket / 浏览器或桌面	gRPC / Rerun Viewer
Schema 格式	Foxglove FlatBuffer Schema	Rerun Archetype
3D 渲染	3D 场景面板（SceneUpdate）	原生 3D 空间视图
图像	图像面板 + 标注叠加	图像 + 分割 + 深度
地理空间	地图面板（LocationFix）	GeoPoints + 地图
时序图表	Plot 面板	Scalars / SeriesLine
离线文件	MCAP	RRD
适用场景	远程调试、团队协作、CI 集成	本机开发、高性能 3D、多模态融合

🦊 11.2.4 vlink-foxglove 接口

vlink-foxglove [OPTIONS]

高频参数：

参数	说明	默认值
`-p`, `--port`	WebSocket 服务端口	`8765`
`-a`, `--address`	绑定地址	`0.0.0.0`
`-c`, `--config`	JSON 配置文件路径，仅显式传入时加载	空
`-i`, `--filter`	URL 过滤关键字，逗号或带引号空格分隔，大小写不敏感	空
`-k`, `--black`	将 `-i/--filter` 作为黑名单	`false`
`--vlink_msgs`	自定义消息映射文件，可多次指定，见 §11.2.7	空
`--proto_dir` / `--fbs_dir`	Proto / FlatBuffers 定义目录，用于动态解析自定义消息	空
`--send_time`	向前端下发时间更新（时间戳同步）	`false`
`--allow_multiple`	允许同一可执行程序多实例并存（默认单例，再次启动会被拒绝）	`false`

接入相关的 --proxy_* 参数见 §11.2.6。常用命令：

vlink-foxglove                              # 默认端口启动
vlink-foxglove -p 9090                      # 指定端口
vlink-foxglove -i "camera lidar"            # 白名单：仅相机与激光 topic
vlink-foxglove -i "debug test" -k           # 黑名单：屏蔽调试 topic
vlink-foxglove -c foxglove_config.json --proto_dir ./protos

vlink-foxglove 另支持连接图（节点拓扑可视化，默认开启）、前端下发消息回写 VLink（--foxglove_msgs）、服务调用（--rpc_msgs）、参数面板（--parameters_url）与时间更新下发（--send_time，默认关闭，开启后将 VLink 时间戳同步至前端时间轴），经对应参数或 JSON 配置文件开启。

此外，自定义消息映射（见 §11.2.7）可指定两种零转换 converter，二者均以浅拷贝直接透传原始字节、不做反序列化，并按 timestamp_field 提取时间戳：passthrough 用于原样转发已是 Foxglove 兼容编码的消息；send_time 在透传的同时将该消息标记为时间源，配合 --send_time 驱动前端时间轴同步。

🟣 11.2.5 vlink-rerun 接口

vlink-rerun [OPTIONS]

vlink-rerun 提供四种运行模式，按部署形态选择：

模式（`-m`）	行为	适用场景
`spawn`（默认）	自动启动本地 Rerun Viewer 并连接	本机开发调试
`connect`	连接到已运行的 Rerun Viewer	Viewer 位于远程机器
`serve`	作为 gRPC 服务端等待 Viewer 主动连接	车端部署、远程查看
`save`	直接保存为 `.rrd` 文件，不启动 Viewer	离线采集与后处理

高频参数：

参数	说明	默认值
`-m`, `--mode`	运行模式 spawn / connect / serve / save	`spawn`
`-a`, `--address`	gRPC 地址（connect 模式）	`rerun+http://127.0.0.1:9876/proxy`
`--bind_ip`	绑定 IP（serve 模式）	`0.0.0.0`
`-p`, `--port`	端口（spawn / serve 模式）	`9876`
`--save_path`	输出路径（save 模式，<tt>.rrd）	空
`-c`, `--config`	JSON 配置文件路径	空
`-i` / `-k`	URL 过滤 / 黑名单，同 foxglove	空
`--vlink_msgs`	自定义消息映射文件，可多次指定	空
`--proto_dir` / `--fbs_dir`	Proto / FlatBuffers 定义目录	空
`--allow_multiple`	允许多实例并存（默认单例），同 foxglove	`false`

vlink-rerun 另支持 spawn 模式的若干调参（--spawn_memory_limit、--spawn_hide_welcome_screen 等）与 --recording_id，按需查阅 --help。常用命令：

vlink-rerun                                                  # 自动启动本地 Viewer
vlink-rerun -m connect -a "rerun+http://192.168.1.100:9876/proxy"  # 连接远程 Viewer
vlink-rerun -m serve -p 9876                                 # 作为 gRPC 服务端
vlink-rerun -m save --save_path /tmp/recording.rrd          # 保存为 RRD 文件
vlink-rerun -i "camera lidar" --proto_dir ./protos          # 过滤并指定 Proto 目录

URL 到实体路径的映射规则：将 :// 替换为 /，传输协议成为实体树顶级命名空间，例如 dds://camera/front 映射为 dds/camera/front。

🔌 11.2.6 接入模式

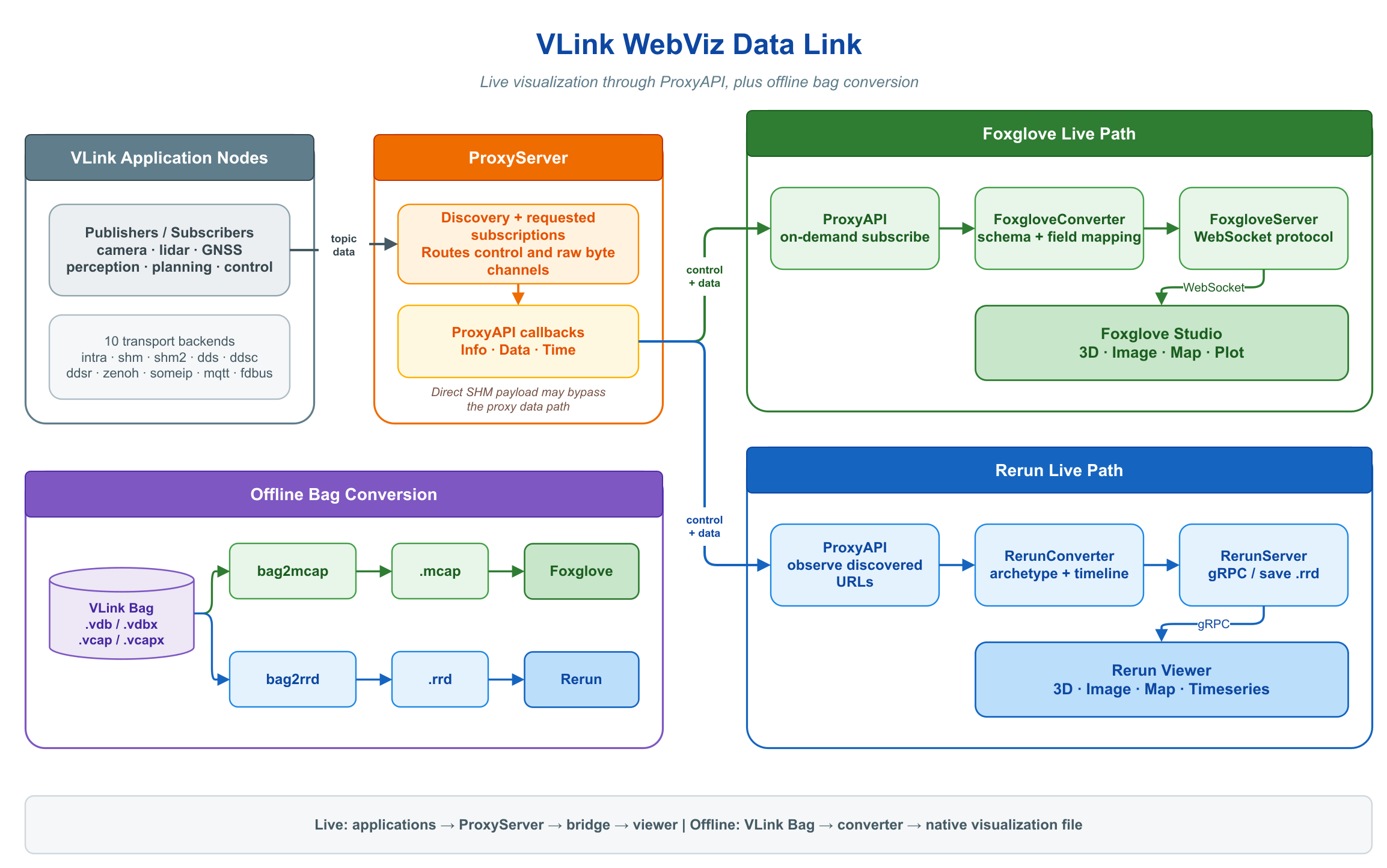

WebViz 经代理桥接接入 VLink 网络，vlink-foxglove 与 vlink-rerun 共享同一组 --proxy_* 参数。两种接入模式二选一。

模式（`--proxy_interface`）	行为	适用场景
`proxy_api`（默认）	作为客户端连接独立运行的 ProxyServer	多机部署、复用统一代理控制面
`proxy_server`	进程内直接发现、订阅、发布 VLink topic，省一次中转	单机调试、车端本地可视化、更低时延

参数	说明	默认值
`--proxy_interface`	接入模式：`proxy_api` 或 `proxy_server`	`proxy_api`
`--proxy_role`	代理桥接角色：`controller` 或 `listener`	`controller`
`--proxy_domain_id`	WebViz 使用的 DDS 域 ID	`0`
`--proxy_dds_impl`	`proxy_api` 通道使用的 DDS 实现	`dds`
`--proxy_bind_ip`	DDS socket 绑定 IP，空表示任意网卡	空
`--proxy_peer_ip`	DDS 单播发现 peer IP	空
`--proxy_buf_size`	socket 发送 / 接收缓冲区大小（字节），`0` 使用默认值	`0`
`--proxy_mtu_size`	DDS MTU 大小（字节），`0` 使用默认值	`0`
`--proxy_native`	仅使用本机回环流量	`false`
`--proxy_tcp`	DDS 通道使用 TCP 传输	`false`
`--proxy_key`	`proxy_api` 模式的安全密钥，须与外部 ProxyServer 一致	空
`--proxy_reliable`	`proxy_api` 数据通道使用可靠模式	`false`
`--proxy_direct`	`proxy_api` 模式启用直接 SHM 数据通道	`false`
`--proxy_no_match_version`	`proxy_api` 模式关闭版本匹配	`false`
`--proxy_data_callback_mode`	数据回调分发模式：`direct` 或 `queued`	`queued`
`--proxy_max_packet_size`	`proxy_server` 下转发的最大 payload（MiB），`0` 不限制	`0`
`--proxy_use_iox`	`proxy_server` 模式启动内置 Iceoryx RouDi	`false`
`--proxy_iox_config`	`proxy_server` 模式 Iceoryx TOML 配置路径	空
`--proxy_iox_strategy`	`proxy_server` 模式 Iceoryx 内存策略	`1`
`--proxy_iox_monitoring`	`proxy_server` 模式 Iceoryx monitoring：`on` 或 `off`	`on`

vlink-foxglove --proxy_interface proxy_api --proxy_key "my_secret_key" # 连接独立 ProxyServer

vlink-rerun --proxy_interface proxy_server # 进程内直连，减少中转

约束：proxy_server 模式仅支持 --proxy_role=controller；--proxy_reliable / --proxy_direct 仅 proxy_api 模式有效；--proxy_domain_id 取值范围 [0, 255]；--proxy_iox_strategy 取值 1/2/3。

握手、token 校验、断线自愈与转发策略由代理层统一处理，WebViz 一侧仅需选模式、按需配密钥。代理机制见代理监控与服务发现。

🗂️ 11.2.7 自定义消息映射

WebViz 内置对 Foxglove 标准 Schema 与 Rerun Archetype 的支持。对于非内置类型，可经一个 JSON 文件将任意 VLink 消息（Protobuf / FlatBuffers）映射至目标可视化类型，无需改动 C++ 代码。两个后端共用同一格式，仅目标字段不同：Foxglove 用 schema，Rerun 用 archetype。

**最小映射**　由源类型 ser、目标 schema/archetype、若干 field_mappings 三部分构成：

{
  "ser": "proto.NavSatFix",
  "schema": "foxglove.LocationFix",
  "encoding": "protobuf",
  "field_mappings": [
    { "source": "latitude",  "target": "latitude" },
    { "source": "longitude", "target": "longitude" }
  ]
}

经 --vlink_msgs 加载：

vlink-foxglove --vlink_msgs ./my_gps.json

顶层字段参考

字段	必填	说明
`ser`	是	VLink 序列化类型名（Protobuf 全限定名或 FlatBuffers 类型名）
`schema`	是*	目标 Foxglove Schema 名（Foxglove 后端使用）
`archetype`	是*	目标 Rerun Archetype 名（Rerun 后端使用）
`encoding`	否	源消息编码，决定反序列化路径：`protobuf` 或 `flatbuffers`；缺省时 Foxglove 默认 `flatbuffer`、Rerun 默认 `protobuf`，故建议显式写明
`timestamp_field`	否	源消息中的时间戳字段路径（如 `header.timestamp_us`），用于提取消息级时间戳
`timestamp_unit`	否	时间戳单位：`s` / `ms` / `us` / `ns`，默认 `us`
`converter`	否	内置转换器名，零拷贝类型用，见 §11.2.8
`field_mappings`	否	字段映射数组；内置转换器或纯透传可为空
`url`	否	URL 选择器：缺省按 `ser` 命中；填字符串或数组则仅对指定 URL 生效

同一 JSON 可同时写 schema 与 archetype 以兼容两个后端；使用内置 converter 时两者皆可省略。encoding 必须与源消息真实编码一致，否则反序列化失败。

field_mappings 每项的字段：

字段	必填	说明
`source`	条件	源字段路径，支持点分嵌套与数组下标（如 `pose.position.x`、`waypoints[0].x`）；`source` / `expression` / `default_value` 三者至少填其一
`target`	是	目标字段名；各 Schema/Archetype 的可用 `target` 见仓库内置示例
`expression`	否	exprtk 数学表达式，可引用源消息任意数值字段，见 §11.2.10
`default_value`	否	源字段缺失时的默认值（字符串/数字/布尔/`null`）；亦可单独用于注入常量

**进阶映射**　障碍物到 3D 包围盒（数组多映射 + 时间戳，目标 Rerun Boxes3D）：

{
  "ser": "proto.PerceptionObstaclesStamped",
  "archetype": "Boxes3D",
  "encoding": "protobuf",
  "timestamp_field": "header.timestamp_us",
  "timestamp_unit": "us",
  "field_mappings": [
    { "source": "obstacles",      "target": "entities" },
    { "source": "position.x",     "target": "entity_x" },
    { "source": "position.y",     "target": "entity_y" },
    { "source": "position.z",     "target": "entity_z" },
    { "source": "width",          "target": "entity_width" },
    { "source": "length",         "target": "entity_length" },
    { "source": "height",         "target": "entity_height" },
    { "source": "heading_angle",  "target": "entity_heading" }
  ]
}

速度标量时序图（表达式做单位换算 m/s → km/h，目标 Rerun Scalars）：

{
  "ser": "proto.ChassisInfo",
  "archetype": "Scalars",
  "encoding": "protobuf",
  "field_mappings": [
    { "source": "speed_mps", "target": "value", "expression": "speed_mps * 3.6" }
  ]
}

编写顺序建议：确认源消息真实编码并写对 encoding → 选定目标 schema/archetype → 先映射 2-3 个核心字段确认可显示 → 再补 timestamp_field、默认值与表达式。字段繁多、层级很深或需条件组装时，改用转换插件（见 §11.2.10）。

同一 ser 可注册多条映射（数组格式或多个文件），一条消息可同时输出至多个目标，例如车辆位姿同时映射为 GeoPoints（地图）与 Transform3D（3D 场景）。各 Schema/Archetype 的完整 target 清单与端到端示例见随包部署的 vlink_msgs/example_*.json。

Foxglove 另有两类专用映射：foxglove_msgs（前端 Publish panel 下发消息回写 VLink）与 rpc_msgs（前端 Service Call panel 发起 RPC），格式与 vlink_msgs 类似，示例见仓库 foxglove_msgs/ 与 rpc_msgs/ 目录。

**常用 Foxglove Schema 的 target 字段**　下列为几个高频 Foxglove Schema 期望的 target 字段，供编写 field_mappings 参考；完整 Schema 清单见仓库内置示例。

foxglove.LocationFix（GPS/GNSS 定位）：

target	类型	说明
`timestamp` / `timestamp_ns`	uint64	时间戳（微秒 / 纳秒，二选一）
`frame_id`	string	坐标系 ID
`latitude` / `longitude` / `altitude`	double	纬度、经度（度），海拔（米）

foxglove.SceneUpdate（3D 场景：障碍物、检测框）：

target	类型	说明
`frame_id`	string	坐标系 ID，默认 `base_link`
`entities`	repeated	源重复消息数组（如 `obstacles`），每元素生成一个立方体
`entity_x` / `entity_y` / `entity_z`	double	实体中心坐标
`entity_width` / `entity_length` / `entity_height`	double	实体尺寸
`entity_heading`	double	航向角（弧度），自动转四元数

foxglove.RawImage（原始图像）：

target	类型	说明
`width` / `height`	uint32	图像宽 / 高
`encoding`	string	像素编码（如 `rgb8`）
`step`	uint32	行步长（字节）
`data`	bytes	像素数据

Rerun Archetype（GeoPoints / Transform3D / Boxes3D / Points3D / Scalars / Pinhole 等）的 target 字段结构类似，按 archetype 选用对应字段，示例见仓库 vlink_msgs/example_*.json。

⚡ 11.2.8 内置零拷贝转换

VLink 零拷贝类型无需编写 field_mappings，转换层自动选择内置路径。只要消息 ser 为下表类型，不写任何映射即可可视化。

VLink 零拷贝类型	Foxglove 目标	Rerun 目标	可选 `converter`
`CameraFrame`	`foxglove.CompressedImage`（H.264/H.265 为 `foxglove.CompressedVideo`）	`EncodedImage` / `Image` / `AssetVideo`	`camera_frame`
`PointCloud`	`foxglove.PointCloud`	`Points3D`	`point_cloud`
`OccupancyGrid`	`foxglove.Grid`	`Image`（灰度）	`occupancy_grid`†
`ObjectArray`	`foxglove.SceneUpdate`	`Boxes3D`	`object_array`†
`Tensor`	`foxglove.Log`（JSON 元数据）	`Tensor`	`tensor`†
`AudioFrame`	`foxglove.RawAudio`	`Tensor`（2D，sample × channel）	`audio_frame`†
`RawData`	`foxglove.Log`	`Asset3D`	`raw_data`†

表中类型只要 ser 命中即自动转换，无需写 converter。converter 列用于将自定义消息显式接到内置路径：Foxglove 仅接受 camera_frame / point_cloud 作为显式 converter；Rerun 接受全部 7 个（标 † 者仅 Rerun 支持显式指定）。

零拷贝类型的定义见零拷贝。

💾 11.2.9 离线转换

将录制的 Bag 文件离线转为可视化格式，无需启动实时桥接。

vlink-bag2mcap 将 Bag 转为 MCAP，可在 Foxglove Studio 直接打开：

vlink-bag2mcap recording.vdb -o recording.mcap

vlink-bag2mcap recording.vdb -o recording.mcap \
  --proto_dir ./protos \
  --vlink_msgs ./obstacle.json \
  --compression lz4

vlink-bag2rrd 将 Bag 转为 RRD，可在 Rerun Viewer 打开：

vlink-bag2rrd recording.vdb -o recording.rrd --proto_dir ./protos

两工具的公共参数：

参数	说明	默认值
`input`	输入 Bag 文件（<tt>.vdb / `.vdbx` / `.vcap` / `.vcapx`）	必填
`-o`, `--output`	输出文件路径	必填
`--proto_dir` / `--fbs_dir`	Proto / FlatBuffers 定义目录	空
`--vlink_msgs`	自定义消息映射文件，可多次指定	空
`--compression`	压缩算法 `none` / `lz4` / `zstd`，仅 `vlink-bag2mcap`	`zstd`

两工具均支持 --schema_plugin / --convert_plugin / --convert_plugin_config 插件参数（见 §11.2.10）。vlink-bag2rrd 另有 --name（Rerun 应用 ID，默认 vlink-bag2rrd）。

vlink-bag2rrd 另支持三个时间轴命名参数：--sequence_timeline（默认 seq，每 URL 递增序号）、--time_timeline（默认 vlink_time，回放相对时间轴，写入帧录制时间戳）、--timestamp_timeline（默认 timestamp，消息级时间戳轴），并可通过 --disable_sequence_timeline / --disable_time_timeline / --disable_timestamp_timeline 关闭对应时间轴。各时间轴按帧原始时间戳逐帧写入，不做整体归零。Bag 录制与 MCAP 格式见录制与回放。

🧪 11.2.10 进阶能力

数学表达式引擎　field_mappings 的 expression 字段支持 exprtk 表达式，在转换时完成单位换算、坐标变换等计算，可引用源消息任意数值字段（点分路径如 velocity.x，数组下标如 ranges[0]）。

类别	内容
算术 / 比较 / 逻辑	`+ - * / % ^`、`== != < <= > >=`、`and or not`
三角 / 数学	`sin cos tan atan2`、`sqrt abs exp log clamp min max`、`if(cond, a, b)`
常量	`pi` `e`

典型表达式：

用途	表达式
弧度转度数并限幅	`clamp(-45.0, steering_angle_rad * 180.0 / pi, 45.0)`
速度分量合成	`sqrt(velocity.x^2 + velocity.y^2 + velocity.z^2)`
条件取值	`if(speed_mps > 0, 0.5 * 1500.0 * speed_mps^2, 0)`

表达式引擎由 ENABLE_EXPRTK=ON（默认）启用；关闭后桥接仍正常运行，但 expression 字段一律求值为 0。

插件扩展　当 JSON 映射不足以表达需求（复杂组装、动态 Schema、条件分支）时，WebViz 支持两类插件，两个后端共用：SchemaPlugin 运行期动态注册自定义 Schema；ConvertPlugin 以 C++ 实现自定义转换逻辑。经 --schema_plugin / --convert_plugin 加载共享库。插件接口与编写见 C API、扩展与环境变量。

🛠️ 11.2.11 编译与环境变量

WebViz 默认关闭，需在构建时显式开启，且依赖 ENABLE_PROXY=ON：

option(ENABLE_WEBVIZ "Enable webviz" OFF)                       # 总开关
option(ENABLE_WEBVIZ_FOXGLOVE "Enable Foxglove for webviz" ON)  # 默认开
option(ENABLE_WEBVIZ_RERUN "Enable Rerun for webviz" OFF)       # 需 vlink-rerun 时显式打开

cmake -B build -DENABLE_WEBVIZ=ON -DENABLE_WEBVIZ_RERUN=ON
cmake --build build -j8
cmake --install build

安装后可执行程序位于 <prefix>/bin/：vlink-foxglove、vlink-rerun、vlink-bag2mcap、vlink-bag2rrd；默认配置与映射示例位于 <prefix>/etc/vlink/<工具名>/。

主要依赖：

依赖	用途	适用
protobuf / flatbuffers	消息动态解析	两者共用
nlohmann/json	JSON 配置解析	两者共用
exprtk	数学表达式引擎	两者共用
websocketpp + asio	WebSocket 服务端	Foxglove
rerun_sdk	Rerun C++ SDK	Rerun（`vlink-rerun` / `vlink-bag2rrd` 须本机可定位 `rerun_sdk`）

常用环境变量（命令行参数优先级更高）：VLINK_PROTO_DIR / VLINK_FBS_DIR（对应 --proto_dir / --fbs_dir）、VLINK_SCHEMA_PLUGIN / VLINK_CONVERT_PLUGIN（对应 --schema_plugin / --convert_plugin）。完整环境变量清单见 C API、扩展与环境变量。

📚 相关文档

概述 —— VLink 总体架构与工具链定位
命令行工具 —— vlink-* 命令行工具集（发现、监控、录制、调试、基准）
录制与回放 —— 录制 / 回放 C++ API、文件格式与 MCAP
零拷贝 —— 零拷贝类型与字段定义（可视化映射、3D 渲染字段路径）
代理监控与服务发现 —— 代理通信层、握手与断线自愈、服务发现机制
C API、扩展与环境变量 —— SchemaPlugin / ConvertPlugin 插件系统、完整环境变量清单
