录制与回放将 VLink 的通信消息持久化到磁盘文件，并在离线时按原始时序或指定速率重放，面向调试复现、数据集采集、仿真回灌与离线分析等场景。它提供两套对称接口：写入端 BagWriter 与读取端 BagReader。读取端及默认异步写入模式在独立后台线程运行；写入端也可显式选择同步落盘。
本章先建立录制管线的数据模型与生命周期，再给出写入、回放、合并的接口与边界条件。命令行等价工具 vlink-bag 见 10-cli-tools.md，图形化回放器 vlink-player 见 11-visualization.md。

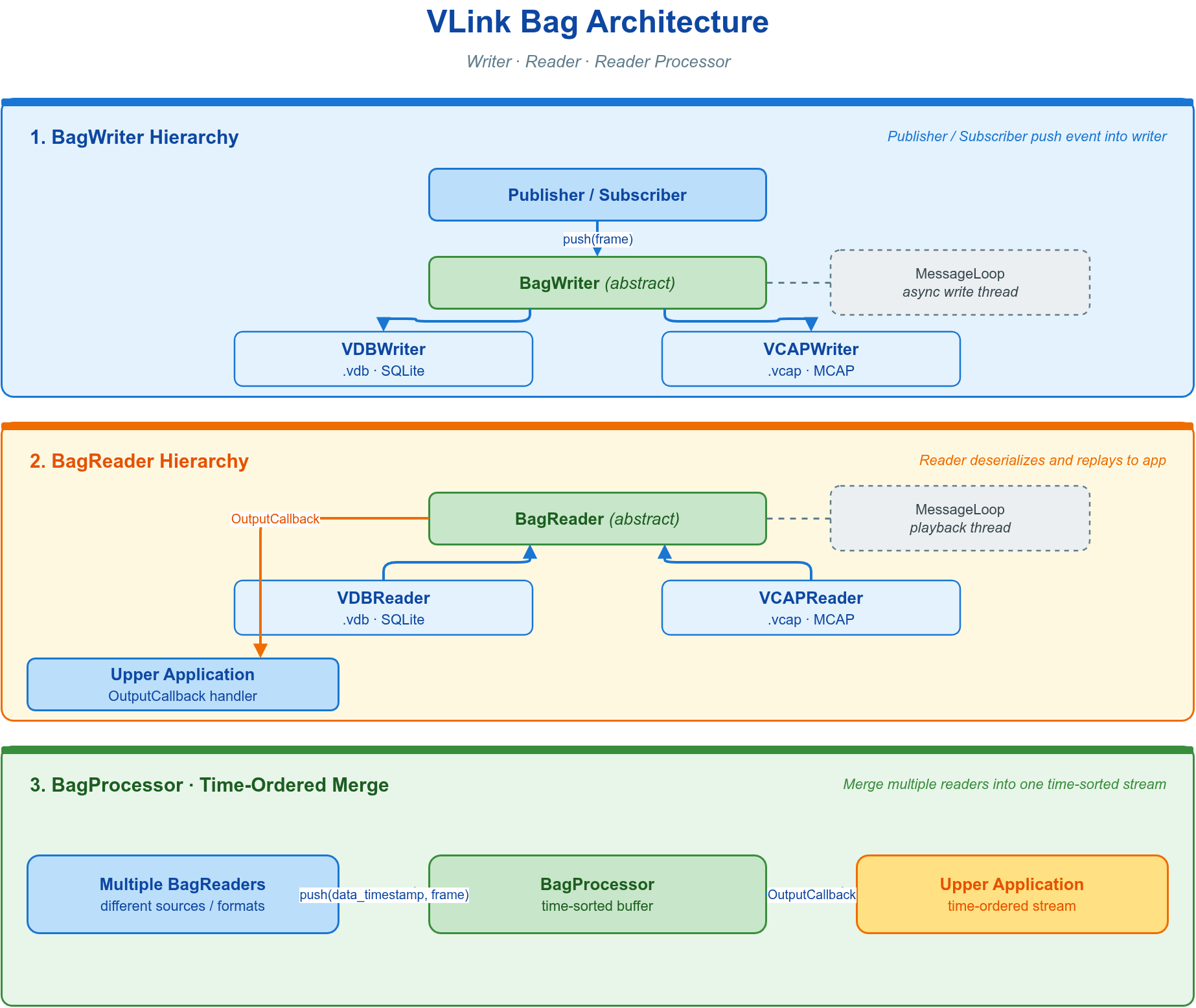

录制管线的基本单元是 Frame：一条消息在写入与回放中流经的统一结构。写入端将序列化后的 payload 连同元数据填入 Frame 推入 BagWriter；回放端从文件按时间戳逐帧重建 Frame 并交给输出回调。
Frame 字段 | 类型 | 写入端语义 | 回放端语义 |
|---|---|---|---|
timestamp | int64_t | 微秒时间戳；< 0 由 writer 按内部时钟自动分配，>= 0（含 0）原样记录 | 由 reader 填为相对录制起点的微秒偏移 |
url | std::string | 消息所属 topic URL，不得为空 | 经插件 URL 重映射后的回放 URL |
data | vlink::Bytes | 序列化后的 payload | 浅视图，仅在回调内有效，需外带先复制 |
ser_type | std::string | 序列化类型名（如 "demo.proto.PointCloud"），原样存盘 | 由 reader 从元数据回填 |
schema_type | vlink::SchemaType | schema 家族：kProtobuf / kFlatbuffers / kZeroCopy / kRaw / kCdr | 由 reader 从元数据回填 |
action_type | vlink::ActionType | 消息动作，通常 kPublish | 原样回传 |
ser_type 标识 payload 的精确序列化类型，应用层据此选择解码器；schema_type 是供工具快速分派的粗粒度家族标签。两者关系与完整取值见 03-serialization.md。
默认异步写入与回放的生命周期均为"创建 → 启动后台线程 → 驱动数据 → 等待退出"：
| 阶段 | 录制 | 回放 |
|---|---|---|
| 创建 | BagWriter::create(path, cfg) | BagReader::create(path) |
| 注册 | — | register_output_callback(cb) |
| 启动 | async_run() | async_run() |
| 驱动 | push(frame) | play(cfg) |
| 退出 | wait_for_idle() + quit() + wait_for_quit() + close() | auto_quit 自停 或 stop() / quit()，再 wait_for_quit() |
**约束**：默认异步 writer 必须在任何
push()前调用async_run()；sync_mode=true的 writer 不启动循环，直接push()后close()。reader 必须在play()前调用async_run()。BagWriter::close()在队列退出后写入最终 metadata、footer 或 split manifest；如需在对象析构前确认这些写入成功，应显式调用并检查fail()。 若 writer 绑定了写侧BagPluginInterface，停止生产后须先调用clear_bag_interface()，让插件在循环仍可接收任务时flush()尾部帧；随后再按表中顺序等待队列、退出并close()。未绑定插件时无需此步。
create() 按文件扩展名分派具体后端，更换格式仅需改扩展名；扩展名不在下表之内时 create() 返回空指针。两种格式共用同一套 Config、push()、play() 与 register_output_callback()，业务代码不区分后端。
| 扩展名 | 后端 | kCompressAuto 选用的编解码器 | 适用判据 |
|---|---|---|---|
.vdb / .vdbx | SQLite 容器 | LZAV | 默认。读写快、占盘小，适合长时录制与回灌 |
.vcap / .vcapx | MCAP 容器 | Zstandard | 需被 Foxglove Studio 直接打开可视化时（见 §9.11） |
压缩默认关闭（
compress字段默认kCompressNone）；上表第三列是把compress置为kCompressAuto后各后端实际选用的编解码器（见 §9.4）。VDB 后端需编译时启用ENABLE_SQLITE，MCAP 的 Zstandard 压缩需启用ENABLE_ZSTD（二者默认均为ON）。
最小录制流程为：创建 writer、启动后台线程、填充 Frame 推入。
push() 的写入策略由创建 writer 时的 Config::sync_mode 固定，writer 生命周期内不能逐帧切换：
| 配置 / 方法 | 语义 |
|---|---|
sync_mode=false（默认） | push() / push_schema() 异步入队，须先启动 writer 后台循环 |
sync_mode=true | 所有帧、schema 及插件输出都在产生它们的线程同步写入，无需后台循环 |
*writer << frame | 与 push(frame) 使用相同的 writer 级策略；写失败时置位 fail() |
push() 线程安全，可直接在通信回调内调用。未绑定 bag 插件的异步模式下，返回非负值表示该帧已被队列接受；队列或内存上限触发拒绝时返回负值，已接受的写入不会为新帧让位。绑定插件时，返回值遵循插件转发语义，见 §9.12。同步模式会阻塞到落盘，可能违反实时截止期，应在创建 writer 时明确选择，不能与异步写入混用。
录制 Protobuf / FlatBuffers 等带 schema 的消息时，可将 schema 描述符一并写入文件，供离线自省与可视化解析消息结构：
亦可用 register_schema_callback() 注册解析器，在某 ser_type 首次出现时再懒加载其 schema。
Config 控制压缩、文件分割与录制标签，未设字段保持默认。下表为高频字段，完整字段见 bag_writer.h。
| 字段 | 默认 | 语义 |
|---|---|---|
compress | kCompressNone | kCompressAuto 由后端选压缩（VDB 用 LZAV、MCAP 用 Zstd）；kCompressNone 关闭 |
split_by_size | 1 GiB | 按文件大小分割阈值（字节），0 关闭 |
split_by_time | 0 | 按时间分割间隔（毫秒），0 关闭 |
tag_name | 空 | 录制标签，写入文件头供检索 |
sync_mode | false | true 全程同步直写且不启动 VDB 周期 cache flush；false 全程经后台队列并启用周期 flush |
cache_size 始终只表示 VDB 的事务提交字节阈值或 VCAP 的 chunk 大小，不承担模式开关语义。
分割产生新文件时可注册回调获知文件名。第二参数 before 决定回调在新文件打开前还是后触发：
最小回放流程为：创建 reader、注册输出回调、启动后台线程、调用 play(cfg)。
**约束**：
wait_for_quit()仅在循环线程退出后返回。一次性回放须置cfg.auto_quit = true，否则播完后线程继续运行、wait_for_quit()永不返回；常驻回放器则不设此标志，改由stop()/quit()收尾。
输出回调在 reader 的后台线程触发；reader 自动从文件元数据回填 frame.ser_type / schema_type，应用层据此选择反序列化方式（frame.data 的浅视图语义见 §9.1 Frame 表）。
除输出回调外，可注册状态、就绪与完成回调：
| 回调 | 触发时机 | 入参 |
|---|---|---|
register_output_callback(cb) | 每回放一帧 | const Frame& |
register_status_callback(cb) | 状态变迁 | Status（kStopped / kPaused / kPlaying） |
register_ready_callback(cb) | 文件打开并索引完成 | 无 |
register_finish_callback(cb) | 回放会话结束 | bool is_interrupted |
play() 接收 Config，常用字段如下：
| 字段 | 默认 | 语义 |
|---|---|---|
rate | 1.0 | 速率倍数，2.0 加速、0.5 慢放 |
times | 1 | 循环次数；<= 0（含 vlink::BagReader::kInfinite，其值为 -1）表示无限循环 |
begin_time / end_time | 0 / 0 | 回放时间窗（毫秒，相对录制起点），0 表示从头 / 到尾 |
filter_urls | 空 | URL 白名单，空集合表示回放全部 |
auto_quit | false | 播完后停止后台循环线程 |
回放控制方法作用于运行中的 reader：
| 方法 | 语义 |
|---|---|
pause() / resume() | 暂停 / 继续 |
pause_to_next() | 单步：发一帧后再次暂停 |
jump(begin_time, rate, times, force_to_play) | 跳转到指定时间戳（毫秒）并应用新参数 |
stop() | 中止会话并回退到起点 |
get_status() / get_timestamp() | 查询当前状态 / 当前时间戳 |
文件损坏时可异步修复，三者均返回 std::future<bool>：check() 校验完整性、reindex() 重建索引、fix(/*rebuild=*/false) 修复（true 为从头重建）。
除 play() 的定时回放外，BagReader 另提供一条**同步顺序读取**通道：游标。它按录制顺序逐帧把数据交还调用线程，**无后台线程、无帧间延时**，也不依赖 async_run() / play()，适合离线批处理、转码、抽帧统计等不需要按真实时序节流的场景。
| 方法 | 语义 |
|---|---|
open_cursor(config) | 按 config 打开（或重置）游标；成功返回 true，打开失败置位 fail() 并返回 false |
open_cursor() | 等价于以默认 Config 打开，全量、不过滤、按录制顺序遍历 |
read_next(out) | 读下一帧填入 out；到末尾置位 eof()、出错置位 fail()，二者均返回 false |
*reader >> frame | read_next() 的流式别名，返回 *this，可 while (reader >> frame) |
eof() / fail() | 是否已到文件末尾 / 上次游标操作是否失败 |
operator bool() | 游标是否仍可读（未到末尾且未失败），供流式循环判停 |
read_next() / operator>> 在首次调用时会自动以默认 Config 懒打开游标，因此仅在需要过滤或设置时间窗时才必须显式 open_cursor()；再次调用 open_cursor() 会重绕游标、重新套用 config 并清除 eof() / fail() 状态。
**行为约束**：游标仅
Config::filter_urls与begin_time/end_time时间窗生效，rate/times/auto_*/skip_blank等定时回放参数一律被忽略；已绑定的BagPluginInterface的 URL 重映射与排除仍然生效，但其on_read()拦截（仅回放路径触发）不会运行。游标为单线程，不要与同一 reader 上正在进行的play()会话并发驱动。frame.data是浅视图，仅在下一次read_next()/operator>>前有效，需外带先复制。
打开文件后无需启动回放即可读取元数据，用于核对录制时长、消息量与各 URL 的频率：
Info::url_metas 每条对应一个录制 URL，含 count（消息数）、freq（平均频率，Hz）、ser_type 与 schema_type 等字段，适合在回放前驱动解码器分派。各 ser_type 取值与对应 schema_type 的完整对照见 03-serialization.md。
最省事的录制方式是节点自带的 drop-in 接口 Node::set_record_path(path)：在任意 Publisher / Subscriber / Client / Server / Setter / Getter 上设置后，流经该节点的消息自动写入指定 bag，无需手动序列化或操作 BagWriter。
**约束**：
intra://节点**不支持节点级set_record_path()**——调用会触发致命日志（VLOG_F，抛出RuntimeError）。对支持的传输，路径会交给BagWriter::filter_get()；后缀不在.vdb/.vdbx/.vcap/.vcapx之内时返回空指针，节点录制静默关闭。DDS CDR 以包含 encapsulation header 的完整字节负载录制和回放。VLINK_BAG_PATH全局 writer 可捕获经过 Bytes 序列化路径的普通 intra 消息与 DDS CDR，但不捕获IntraData直通消息；需要在录制前转码、过滤或重排时，应使用下面的手动BagWriter接管。
需要完全掌控帧内容时，把 BagWriter 注入订阅回调，回放时将 reader 输出转回 Publisher，是与业务通信结合的标准用法。
录制端：Subscriber 回调内序列化后推入 writer。
回放端：reader 输出回调内反序列化后经 Publisher 重新发出。
设置环境变量 VLINK_BAG_PATH 可让进程在不改代码的前提下自动开启全局录制：
代码中经 vlink::BagWriter::global_get() 取得进程级共享 writer（未设环境变量时返回空指针）；按路径取或建共享 writer 用 vlink::BagWriter::filter_get("/data/x.vdb")。环境变量完整说明见 13-integration.md。
将录制内容导入 Foxglove Studio 可视化时，把扩展名改为 .vcap，其余代码不变（格式特性见 §9.2）：
MCAP 格式的文件头内嵌 schema 与 channel 元数据并支持随机访问。配合 §9.3.1 写入 schema 后，可在 Foxglove 中直接解析消息结构。
录制按大小或时间分割会产生多个文件；多源或乱序数据需按真实数据时间重新排序时，用 vlink::BagProcessor 做时间滑窗重排。它维护一个缓冲窗口，将多个 reader 汇入的帧按 push(data_timestamp, frame) 传入的 data-plane time 升序输出，给"迟到但更早"的帧一个排到已缓存帧之前的机会。仅当窗口内最旧帧与最新帧的 data-plane time 跨度达到 Config::min_cache_time（默认 500 ms）才释放最旧帧；墙钟时间绝不推进该窗口，生产者静默后的尾帧仅由显式 flush() 排空。BagProcessor::Config 另有两个可调字段：max_cache_size（默认 256 MiB，缓冲帧总载荷字节上限）与 max_jump_time（默认 1 h，data-plane time 单次跳变的绝对上限）；超过该阈值时，该帧按上一有效数据时间加录制时间 Frame::timestamp 的增量回退，避免异常数据时间跨越污染排序轴。输出时 Frame::timestamp 会映射到排序后的 data-plane-time 轴，并在单个 flush 段内保持严格单调递增；flush() 同步排空并重置时间锚点，reset() 则等待正在执行的输出回调结束、丢弃缓存而不输出并重置全部锚点。如果某帧无法提取 data-plane time，可传入负值，processor 会按上一帧的数据时间叠加 Frame::timestamp 差值补齐（无前序锚点时保持 -1 并排在最前）。BagProcessor 的输出回调在其独立 worker 线程触发，不得在该回调内调用 flush() / reset()，也不得让 push() 与边界操作并发。processor 只重排帧并映射 Frame::timestamp，不会改写 payload 内的时间字段；来自不同时间基准的 time_meas 即使各自单调，也不能据此判断全 topic 的 payload 字段全局单调。
BagProcessor 同时是 BagPluginInterface 派生插件的基本构件，用于录制前 / 回放前的重排与转码：写侧由 BagWriter::bind_bag_interface() 在落盘前调用插件的 on_write()，读侧由 BagReader::bind_bag_interface() 在回放前调用 on_read()，二者均经插件内部的 do_callback() 重新发出。reader 在每个顶层 play() / jump() 读会话开始、ready 回调之前调用插件 on_reset()；重排插件应在此调用 BagProcessor::reset()，确保 stop() / jump() 留下的缓存和时间锚点不会污染新会话。只有自然完成的回放轮次才调用 flush()，保留尾帧并隔离下一轮；若在边界排空前观察到 stop() / jump()，则跳过 flush()，由下一会话的 on_reset() 丢弃尾帧。on_read() 收到的帧已填充经 convert_url_meta() 处理后的有效 ser_type / schema_type；若 on_read() 另行更改输出 URL，保留类型表示 payload 类型不变，若要按新 URL 的已知元数据重新解析则须先清空 ser_type 并把 schema_type 设为 kUnknown，转码时则应显式填写新类型。BagPluginInterface 接口版本为 2.0，加载与完整生命周期见 13-integration.md。
前述录制均为持续录制：BagWriter 收到的每一帧都落盘，磁盘占用随录制时长线性增长。另有一类需求是长期运行、但只保留少量关键事件前后的片段——例如量产车辆在碰撞、急刹、接管等异常发生时才需要留存现场数据。为此提供触发录制引擎 vlink::TriggerRecorder：它在内存中滚动缓冲，仅在事件触发时把触发点前后的窗口落盘，磁盘占用与触发次数相关而与运行时长无关，是行车记录仪 / 事件数据记录器（EDR）模式。
| 维度 | 持续录制（BagWriter） | 触发录制（TriggerRecorder） |
|---|---|---|
| 落盘时机 | 每帧即时落盘 | 仅事件触发时落盘触发点前后窗口 |
| 磁盘占用 | 随录制时长线性增长 | 与触发次数相关，与时长无关 |
| 数据留存 | 全时段完整留存 | 仅关键事件前后片段 |
| 典型场景 | 调试复现、数据集采集、仿真回灌 | 长期运行的异常事件采集（EDR） |
**机制** 引擎经服务发现订阅总线上全部话题的原始 Bytes，为每个 URL 维护一个滚动的内存环形缓冲，仅保留最近一段历史（不落盘）。收到触发时，取触发点前 pre 毫秒加触发点后 post 毫秒窗口内的帧，在内存中按采集时刻（capture time，帧到达引擎的单调时刻）稳定排序后写入 bag 文件（<tt>.vdb 或 .vcap），并按保留上限对历史文件轮转。采集回调是热路径，运行在传输分发线程上，仅取 URL 级锁并对 payload 做一次拷贝，摊销为 O(1)。
**两类插件（不可混淆）** 引擎通过两个不同接口、两个不同方法接受两类插件：
BagPluginInterface，仅经 bind_bag_interface() 绑定）位于落盘写入路径内部：其 on_write() 从每帧 payload 解析真实的**数据面时间**（data-plane time），并据此做滑窗重排后再持久化——与在线 BagWriter 的机制完全一致（见 §9.12）。TriggerRecorder 不接收插件库名或搜索目录，也不自行动态加载；宿主须先直接创建接口实例，或用 Plugin 加载共享库，再把所得 shared_ptr<BagPluginInterface> 绑定给 recorder，并保证其所需生命周期。**未绑定该接口时，引擎按采集时刻顺序落盘**，无需解析 payload。TriggerRecorder 自身的后台循环直接同步写入 bag；插件工作线程及 flush() 尾帧也绕过 BagWriter 任务队列，以免一次 dump 瞬间生成第二份排队窗口。TriggerPluginInterface，经 bind_trigger_interface() 绑定）只观察引擎生命周期——最重要的是 on_dump_finished()，即一份 bag 写完后上传或归档的入口；它从不改写帧。动态加载宿主在绑定前调用 init(config)；程序化绑定方如需参数，应自行先调用 init()。**恒定保留** 每个 URL 恒定保留 effective_pre + max_post_all + 2 * retention_guard 时长的历史（only_back 的 effective_pre 为 0，其他 URL 为各自的 pre），其中 max_post_all 为所有 URL 中最大的生效 post 窗口。该全局最大值只决定环形缓冲的保留时长；单次 dump 在受理时筛选参与 URL，并按这些 URL 的最大有效 post 调度落盘，其中有效值为触发请求 post 与 URL 配置 post 的较小值。该值大于 0 时等待它加 retention_guard，为 0 或没有 URL 命中时立即调度。这样采集热路径无需判断"当前是否有触发在进行"，代价是内存全局耦合：单个 URL 配置过大的 post 会抬高每个 URL 的保留时长与内存占用，内存紧张时应约束 post。启用 bag 重排插件时，其滑窗会在落盘期间额外持有部分窗口副本，峰值内存可接近窗口大小的两倍。
**per-URL 窗口** 每个 URL 可独立覆盖默认的 pre / post 窗口、单包上限与该 URL 的缓冲字节上限，并可设 only_front（仅录触发前）或 only_back（仅录触发后）。据此可为不同话题裁剪保留策略，例如相机保留触发前 60 s、触发后 5 s，雷达仅保留触发前 15 s，制动信号仅录触发后一段；各 URL 窗口互不相同。全局另支持 URL 白 / 黑名单（精确匹配）、压缩、字节上限溢出策略（淘汰最旧帧 / 丢弃新帧），以及 dump 输入流控——sleep_interval / sleep_time_ms 每向写入链路提交一定字节即休眠一次；无异步 bag 插件时这直接约束同步写盘节奏，带 worker/重排插件时仅约束投喂速度，flush() 尾帧不保证同样的 IO 节流。
RawSubFactory 按引擎传入的 URL 和 InitType 创建订阅器，并可在返回前设置 dds.ip 等必须早于 init() 生效的宿主侧 transport 属性，但不应自行初始化或监听；getter 语义、丢帧统计、schema、发现开关、init() 与 listen() 仍由引擎统一处理。factory 写在宿主编译单元中，使 URL 的头文件内联分派能看到宿主所链接 transport target 传播的 VLINK_SUPPORT_*。若宿主没有直接链接对应共享后端，可在进程首次初始化 URL 前设置 VLINK_URL_PLUGINS=auto 允许已知 transport 按需加载，或把该变量设为模块列表进行显式预加载；为空或设为 none 时关闭插件加载，详见 传输后端与 URL。
TriggerRecorder 继承 MessageLoop，与其他 VLink 循环类一样直接使用基类的 async_run()、quit() 和 wait_for_quit()；等待 post 窗口与写盘都在它自身的循环线程上执行。dump() 为非阻塞：它记下触发时刻后异步完成"等待本次参与 URL 的最大有效 `post` 窗口 → 重排 → 写盘"，其间若再次触发则被拒绝（落盘串行化）。两参数重载在任务成功入队时同步返回已经确定的输出路径，包括自动命名的防覆盖后缀。若已接受的 dump 尚在等待 post 窗口，quit() 遵循 MessageLoop 语义终止该延时任务；需要保留该文件时，应先等待 is_dumping() 变为 false 再退出。TriggerParams 可临时缩小本次的 pre / post（只能相对配置缩小，因环形缓冲仅按配置时长保留历史）、指定输出路径 / 文件名，并用可同时设置的 URL 精确 whitelist / blacklist 及不区分大小写的子串做两层过滤；精确名单先保留白名单再剔除黑名单，black_mode 仅切换子串过滤的白名单 / 黑名单模式。落盘产物即标准 bag 文件，可由 BagReader、游标读取或图形化 vlink-player 进一步处理。
命令行等价工具 vlink-trigger（daemon 常驻缓冲 / dump 发起触发落盘）及其完整 JSON 配置项见 10-cli-tools.md。
每 1 GiB 分割并开启压缩，捕获终止信号后退出录制循环。
可运行示例参见
examples/recording/：record_basic演示节点级set_record_path()（见 §9.9）的 drop-in 录制。
vlink-bag（record/play/info/clone/check/reindex/fix/tag）：10-cli-tools.mdvlink-trigger（daemon/dump）：10-cli-tools.md（引擎 TriggerRecorder 见本章 §9.13）vlink-player：11-visualization.mdBagPluginInterface 插件的加载与改写钩子：13-integration.md（BagProcessor 时间滑窗重排见本章 §9.12）
