🧿 12. 服务发现与代理监控

观测一个运行中的分布式系统，需回答两个递进的问题：系统里**存在哪些端点**，以及这些端点上**正在流动什么数据**。VLink 用两层机制分别覆盖：服务发现（Discovery）自动感知全网拓扑，回答"有什么"；代理监控（Proxy）旁路聚合话题载荷与统计，回答"在传什么"，并能跨越网段边界搬运数据或反向注入。两者共享同一发现数据——Proxy 内部即运行一个发现视图来枚举待订阅话题，CLI 工具 vlink-list / vlink-monitor 亦建立在同一发现层之上。发现是基础，代理是其在跨网段、需要载荷数据时的延伸。

二者的能力边界如下，按需取用：

维度	🛰️ 服务发现 Discovery	🔭 代理监控 Proxy
回答的问题	系统中存在哪些端点（拓扑）	端点上流动的数据与统计
数据内容	URL、传输类型、角色、进程	话题统计 + 原始消息载荷
网段范围	同一发现网络（组播可达）	可跨网段（单播 / 路由可达）
方向	只读感知	观测 + 录制 + 注入
部署	内嵌库调用，零额外进程	需服务端（独立进程或嵌入业务进程）
开销	周期组播，极低	订阅全部话题并转发，较高

---

🛰️ 12.1 服务发现：概念与机制

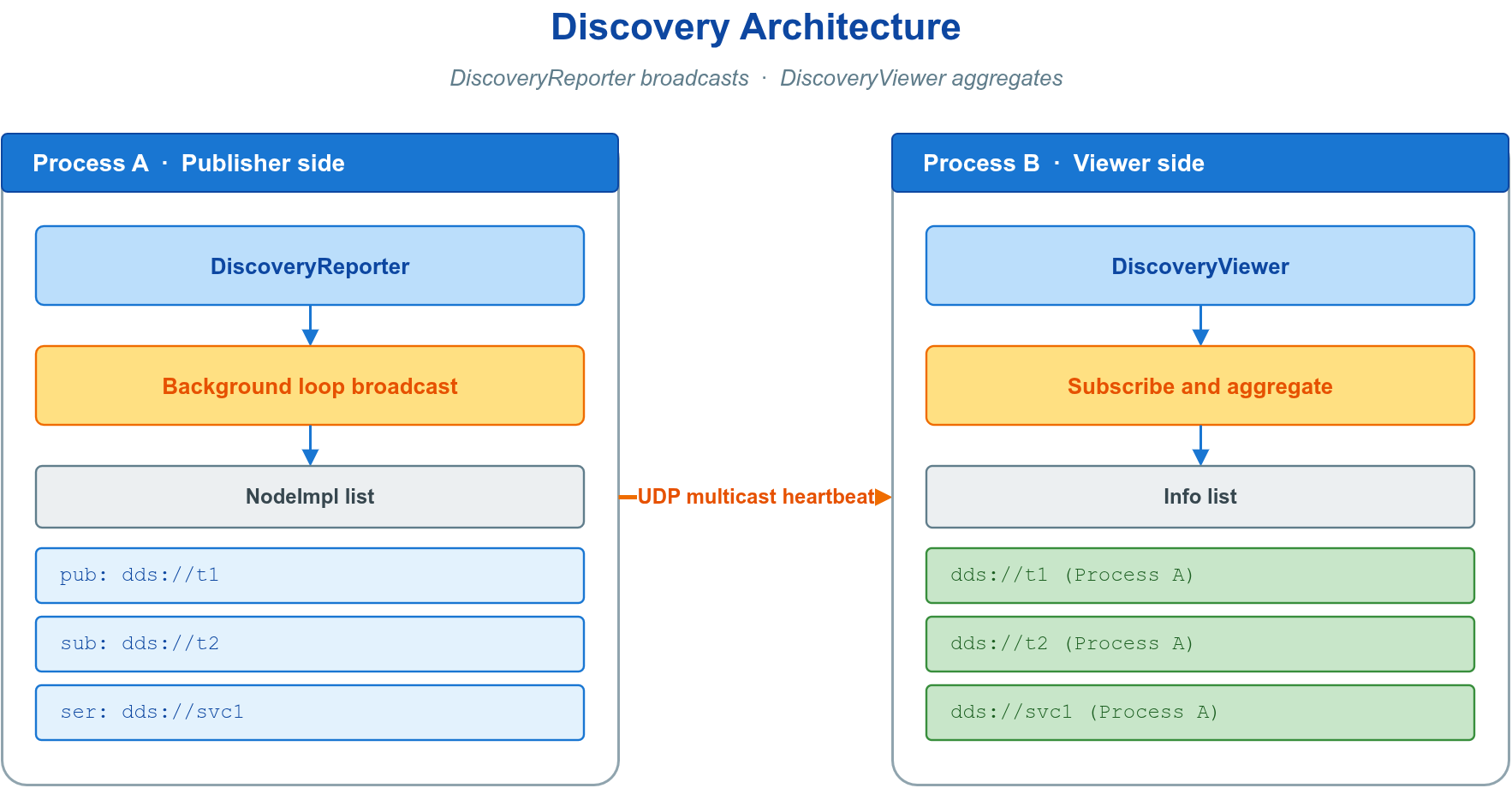

服务发现使任一进程自动感知系统中全部活跃的 VLink 端点：URL（话题地址）、传输类型、所属进程，以及实时的上线与下线。机制基于 UDP 组播——节点运行时自动注册，断线由超时自动剔除，全程无需中心注册表或人工配置。发现层是 vlink-list、vlink-monitor 与代理监控的统一数据来源。

进程内若存在 VLink 节点，运行时即周期性地以 UDP 组播将本进程的端点拓扑广播至发现网络。监听者解码这些报文并按 URL 聚合，便得到一张全局拓扑视图，回答四个问题：

• **传输类型**：当前活跃的 URL 及其 scheme（dds://、shm://、intra:// 等）。
• **角色**：每个 URL 上承担的角色——发布者 / 订阅者 / 客户端 / 服务端 / 写端 / 读端。
• **进程归属**：承载该 URL 的进程标识——主机名、PID、进程名、IP，以及可选的 CPU 占用。
• **生命周期**：新节点周期广播即被纳入视图，停止广播超过心跳时限则被剔除。

两个边界条件需明确：

• 对端上报与超时剔除均由运行时自动完成，应用代码不参与心跳维护。
• 启用安全的节点，以及 dds:// 配合 CDR 序列化的节点，默认不参与上报，不出现在发现视图中。

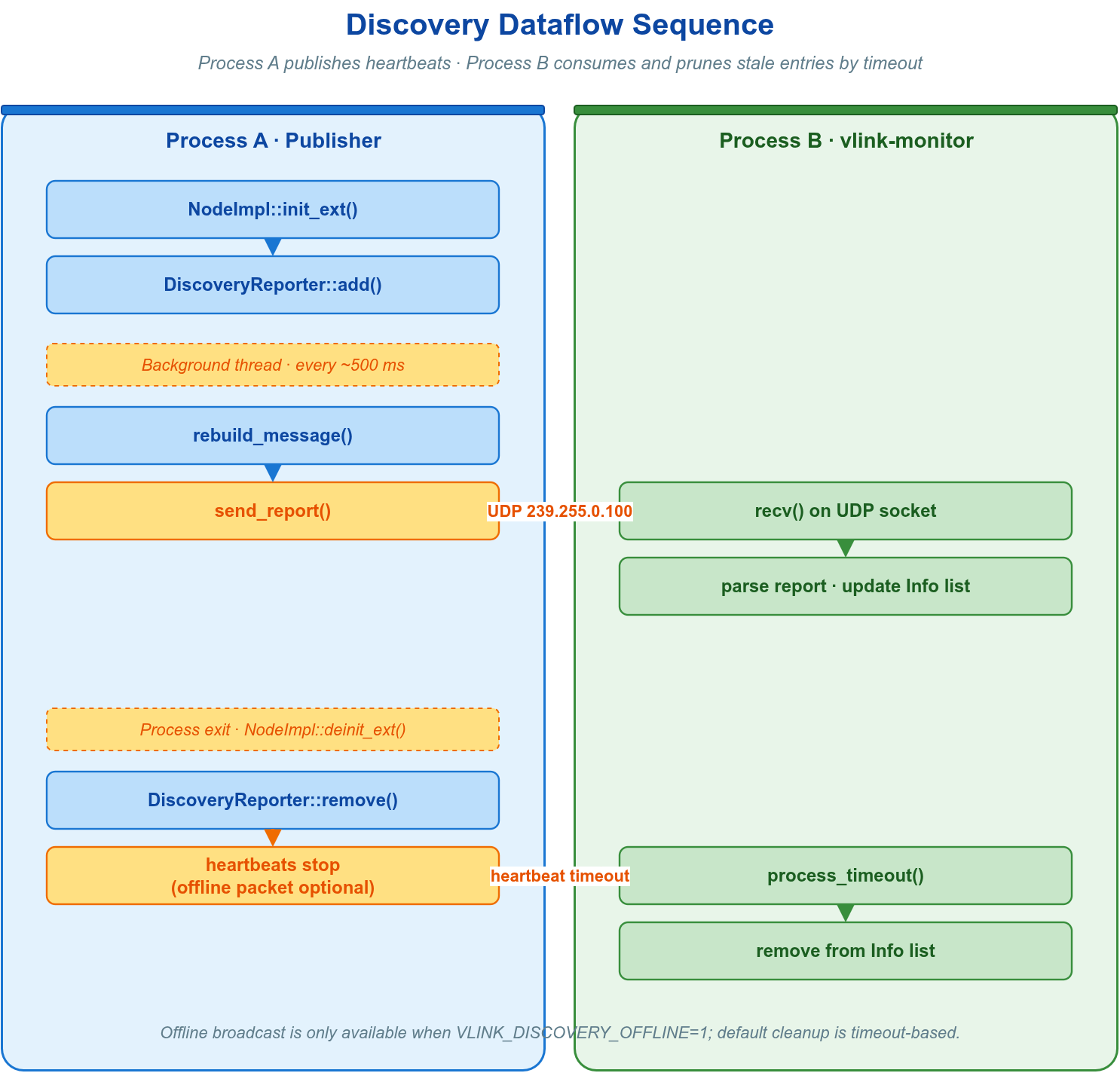

整条发现链路（节点上报 → 组播 → 监听者聚合 → 回调通知）的时序如下：

---

🚀 12.2 服务发现：快速开始

DiscoveryViewer 是发现机制的用户入口，继承自 MessageLoop。使用分为四步：构造时选定过滤模式、注册回调、async_run() 启动后台接收、按需读取快照。async_run() 是接收数据的前提，未启动则回调不会触发、快照为空。

#include "vlink/extension/discovery_viewer.h"
#include <chrono>
#include <thread>

vlink::DiscoveryViewer viewer(vlink::DiscoveryViewer::kFilterAvailable);

viewer.register_callback([](const std::vector<vlink::DiscoveryViewer::Info>& list) {
  for (const auto& info : list) {
    VLOG_I("url=", info.url, " ser=", info.ser_type,
           " hosts=", info.process_list.size());
  }
});

viewer.async_run();

std::this_thread::sleep_for(std::chrono::seconds(1));
auto snapshot = viewer.get_info_list();

回调在 viewer 的 MessageLoop 线程上执行，入参列表仅在回调内有效；需在回调外使用时先复制一份。多处需要同一张拓扑视图时，在应用层共享同一个 DiscoveryViewer 实例（或经 std::shared_ptr 持有）即可，无需逐处构造。

---

🧩 12.3 服务发现：核心 API

下表列出 DiscoveryViewer 的高频接口。除回调外，亦可在任意时刻经 get_info_list() 主动拉取一份当前快照，二者基于同一份内部状态。

方法	语义
DiscoveryViewer(FilterType type = kFilterNone)	构造，指定过滤模式（见 12.4）
void register_callback(Callback&&)	注册 void(const std::vector<Info>&) 回调，拓扑变化时触发；重复注册仅最后一次生效
bool async_run()	启动后台接收（继承自 MessageLoop），接收数据的前提
std::vector<Info> get_info_list()	拉取当前拓扑快照
std::string get_ser_type(const std::string& url) const	查询某 URL 当前的序列化类型名
SchemaType get_schema_type(const std::string& url) const	查询某 URL 的 schema 家族

静态工具方法用于将角色位掩码格式化为可读标签，以及查询发现网络地址：

静态方法	语义
convert_type_to_view(uint32_t type)	将角色位掩码格式化为可读标签
convert_type_to_view(uint32_t type, const std::vector<Process>&)	同上，并附带进程列表的完整标签
convert_type(std::string_view str)	将角色字符串（"Pub"、"Sub" 等）转回 ImplType 位
get_listen_address()	返回发现子系统使用的 UDP 组播/广播地址（默认 239.255.0.100）

---

🔎 12.4 服务发现：过滤模式（FilterType）

构造时唯一需要决策的参数是过滤模式，它决定哪些广播被纳入快照。默认 kFilterNone。

FilterType	行为	适用场景
kFilterNone	保留全部发现到的端点	查看全网拓扑
kFilterAvailable	屏蔽来自其它主机的本地传输（intra://、shm://、shm2://）端点，本机端点全部保留	监控工具的常用选择
kFilterNative	仅保留与 viewer 同一主机名的端点	仅关心本机

判据：本地传输（intra://、shm://、shm2://）的端点仅在本机内可达，远端主机上报的此类端点对本机无实际意义。kFilterAvailable 据此剔除跨主机的本地传输噪声、同时保留本机全部端点，最适合通用监控；kFilterNative 则进一步排除一切非本机端点。

---

📦 12.5 服务发现：快照数据结构

回调入参与 get_info_list() 返回的均为 Info 列表。每个 Info 描述一个 URL 的聚合信息，并内含承载它的进程列表 Process。

Info 字段	含义
url	完整 VLink URL，如 "dds://camera_image"
type	该 URL 上全部角色的位掩码，经 convert_type_to_view 转为可读标签
ser_type	序列化类型名，如 "demo.proto.PointCloud"、"standard"
schema_type	粗粒度 schema 家族：kProtobuf / kFlatbuffers / kRaw / kZeroCopy / kUnknown
process_list	承载此 URL 的进程列表

Process 字段	含义
type	该进程在此 URL 上承担角色的位掩码（Publisher / Subscriber / Server 等）
host	主机名
pid	进程 ID
name	进程名
ip	主机 IP 地址
profiler	CPU 利用率百分比，-1 表示未启用（需 VLINK_PROFILER_ENABLE=1）

type 是位掩码而非单一角色：同一 URL 可在同进程或跨进程上被多种角色同时使用（例如既有发布者又有订阅者），展示时统一经 convert_type_to_view 转换。

下例实时打印每个 URL 的角色与序列化类型，并逐进程输出 PID / 主机 / IP，在 Profiler 启用时附带 CPU 占用：

#include "vlink/extension/discovery_viewer.h"
#include <chrono>
#include <iostream>
#include <thread>

int main() {
  vlink::DiscoveryViewer viewer(vlink::DiscoveryViewer::kFilterAvailable);

  viewer.register_callback([](const std::vector<vlink::DiscoveryViewer::Info>& list) {
    std::cout << "=== Topology (" << list.size() << " urls) ===" << std::endl;

    for (const auto& info : list) {
      std::cout << "[" << info.url << "] "
                << "role=" << vlink::DiscoveryViewer::convert_type_to_view(info.type)
                << " ser=" << info.ser_type << std::endl;

      for (const auto& proc : info.process_list) {
        std::cout << "  " << proc.name << " pid=" << proc.pid
                  << " host=" << proc.host << " ip=" << proc.ip;

        if (proc.profiler >= 0) {
          std::cout << " cpu=" << proc.profiler << "%";
        }

        std::cout << std::endl;
      }
    }
  });

  viewer.async_run();

  while (true) {
    std::this_thread::sleep_for(std::chrono::seconds(5));
  }

  return 0;
}

---

📶 12.6 服务发现：传输状态事件

发现层回答的是"系统中存在哪些端点"。若需进一步掌握单个端点底层传输的运行状态——匹配对端的出现与消失、截止时间错过、liveliness 变化——则使用节点的 register_status_handler()。

该机制仅 DDS 系列后端生效（dds://、ddsc://、ddsr://、ddst://）；其它后端调用将打印警告并被忽略。回调接收 Status::BasePtr，在回调内经 status->get_type() 分发、经 status->as<...>() 安全下转以读取详情字段。

写方（Publisher / Server / Setter）与读方（Subscriber / Client / Getter）的状态类型如下：

状态类型	侧	触发条件	关键字段
kPublicationMatched	写方	匹配的订阅者出现或消失	current_count、total_count
kSubscriptionMatched	读方	匹配的发布者出现或消失	current_count、total_count
kOfferedDeadlineMissed / kRequestedDeadlineMissed	写 / 读	未在截止时间内发出 / 收到数据	total_count、last_instance_handle
kLivelinessLost	写方	liveliness 时限内未声明	total_count
kLivelinessChanged	读方	对端存活状态变化	alive_count、not_alive_count
kOfferedIncompatibleQos / kRequestedIncompatibleQos	写 / 读	发现 QoS 不兼容的对端	last_policy_id
kSampleRejected / kSampleLost	读方	样本因资源限制被拒 / 送达前丢失	total_count（kSampleRejected 另有 last_reason）

Deadline、Liveliness 等语义由 QoS 策略定义，配置方式见 QoS 配置。代表性回调如下：

auto sub = vlink::Subscriber<std::string>::create_shared("dds://my_topic");

sub->register_status_handler([](const vlink::Status::BasePtr& status) {
  switch (status->get_type()) {
    case vlink::Status::kSubscriptionMatched: {
      auto matched = status->as<vlink::Status::SubscriptionMatched>();
      VLOG_I("matched publishers: current=", matched->current_count);
      break;
    }

    case vlink::Status::kRequestedDeadlineMissed: {
      auto missed = status->as<vlink::Status::RequestedDeadlineMissed>();
      VLOG_W("deadline missed: count=", missed->total_count);
      break;
    }

    default: {
      VLOG_I("status: ", *status);
      break;
    }
  }
});

---

🛠️ 12.7 服务发现：CLI 入口与配置

发现机制是若干现成工具的底层数据源，多数场景无需自行编写监控程序。

入口	形态	用途
vlink-list	一次性查询	打印当前全网拓扑表格后退出
vlink-monitor	持续监控（类 top）	实时刷新，支持按 URL 子串过滤（-i）
应用内嵌	库调用	在应用内构造 DiscoveryViewer，无需单独进程
代理聚合	代理层	代理内部运行 viewer 聚合多进程拓扑，供远程监控

参数与输出示例见 CLI 工具；代理聚合见 12.8 起。

发现行为经环境变量调节（完整说明见 集成与扩展）：

环境变量	作用
VLINK_DISCOVER_DISABLE=1	禁用本进程的发现上报
VLINK_DISCOVER_NATIVE=1	仅限本机发现（组播绑定 loopback）
VLINK_PROFILER_ENABLE=1	启用 CPU Profiler，使 Process::profiler 有效

若需让单个节点不出现在发现视图，可在 init() 之前关闭其上报。这要求节点以延迟初始化方式构造：

auto publisher = vlink::Publisher<std::string>::create_shared(
    "dds://internal_topic", vlink::InitType::kWithoutInit);
publisher->set_discovery_enabled(false);
publisher->init();

---

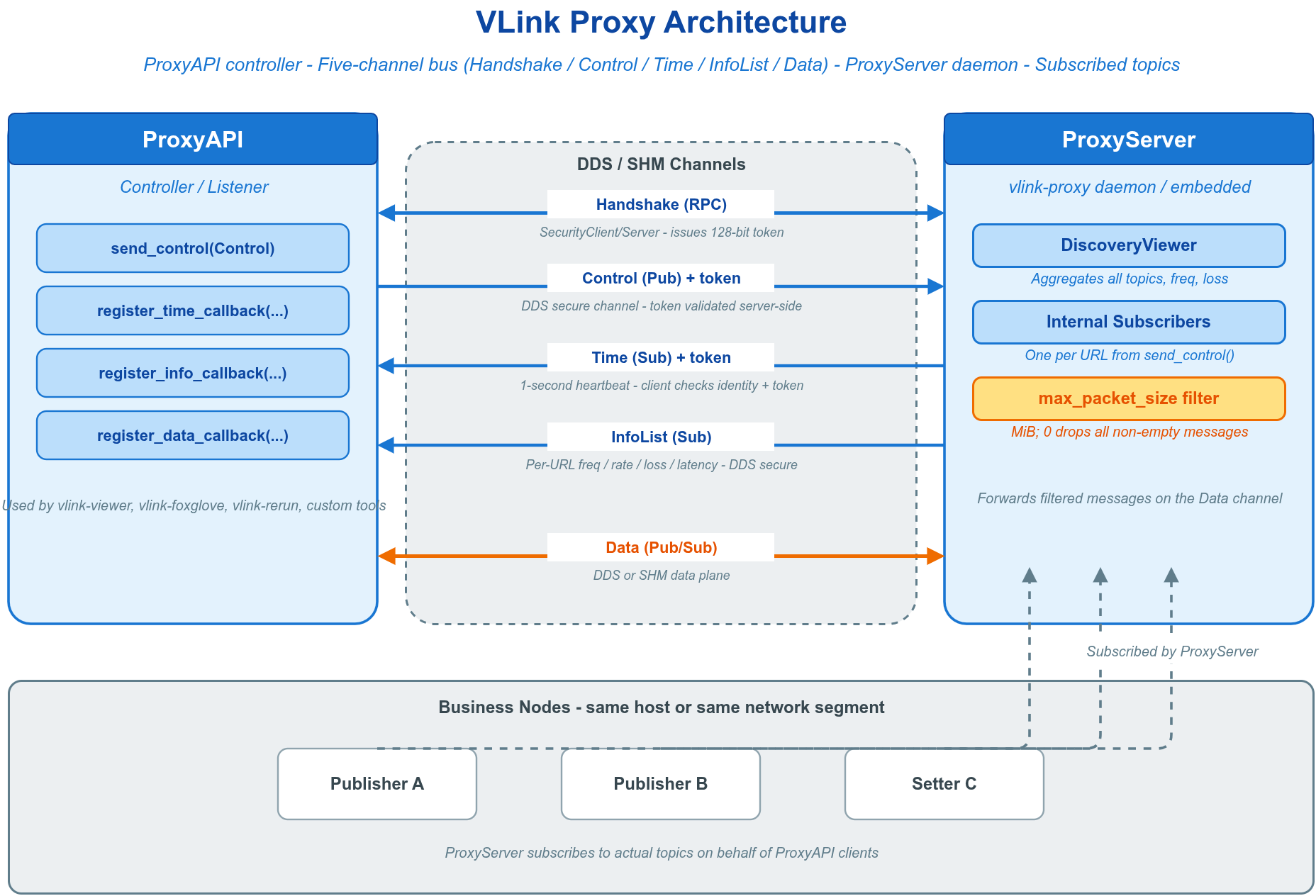

🔭 12.8 代理监控：概念与组件模型

Proxy 是 VLink 的旁路监控、录制与注入中间层。业务节点照常使用 dds://、shm:// 等原生传输通信，Proxy 在不改动业务代码的前提下聚合全部话题的载荷与统计，并转发给监控、可视化、录制与回放工具。

VLink 原生传输要求通信双方在同一网段或 DDS 域内能直接发现彼此。当存在路由、防火墙或 VLAN 隔离，或需要在远端集中观测时，原生发现无法跨越边界。Proxy 在业务侧引入一个服务端，由它在本地订阅全部话题（待订阅话题来自 12.1 的发现视图），再通过一条受控链路把数据与统计转发到远端客户端。

体系由三个组件构成，按部署形态选用：

组件	形态	职责
vlink-proxy	独立守护进程	一条命令拉起服务端，部署最简，同机仅一个实例
ProxyServer	C++ 服务端库	将服务端嵌入业务进程，省去独立进程
ProxyAPI	C++ 客户端库	监控、可视化、录制、注入工具连接服务端的入口

链路划分为两个平面，职责与安全级别不同：

平面	承载内容	特性
控制面	握手、心跳、控制指令、话题统计	经 DDS 安全扩展加密；自动握手、协商会话凭据、断线自愈
数据面	转发与注入的原始消息载荷	可选 reliable / TCP / SHM 直连，客户端与服务端配置须一致

数据面搬运的是原始序列化字节（Bytes，回调内以浅拷贝视图交付）；当载荷本身为零拷贝容器序列化结果时，其布局细节见 零拷贝，普通使用无需关心。

---

🚀 12.9 代理监控：快速开始

监控端的最小流程为四步：填写 Config、注册回调、async_run() 启动事件循环、send_control() 选择工作模式。

#include <vlink/external/proxy_api.h>
#include <vlink/base/logger.h>

int main() {
    vlink::ProxyAPI::Config cfg;
    cfg.role         = vlink::ProxyAPI::kController;  // 控制端可发控制与数据
    cfg.domain_id    = 0;                             // 须与服务端一致
    cfg.security_key = "my_secret_key";               // 须与服务端一致

    vlink::ProxyAPI api(cfg);

    api.register_connect_callback([&api](bool connected) {
        if (connected) {
            vlink::ProxyAPI::Control ctrl;
            ctrl.mode = vlink::ProxyAPI::kObserveAll;  // 观察域内全部话题
            api.send_control(ctrl);
        }
    });

    api.register_info_callback([](const std::vector<vlink::ProxyAPI::Info>& list) {
        for (const auto& info : list) {
            VLOG_I("url=", info.url, " freq=", info.freq, " rate=", info.rate,
                   " loss=", info.loss, " latency=", info.latency);
        }
    });

    api.register_data_callback([](const vlink::ProxyAPI::Data& data) {
        VLOG_I("url=", data.url, " size=", data.raw.size(), " seq=", data.seq);
    });

    api.async_run();        // 启动事件循环；连接、心跳、重连均在此线程
    api.wait_for_quit();
    return 0;
}

服务端在目标机上启动一行命令：

vlink-proxy -d 0 -k "my_secret_key"

连接建立后，客户端每秒收到一次话题统计（InfoCallback）；选择观察模式后还会收到原始数据（DataCallback）。链路中断约 5 秒触发 ConnectCallback(false)，框架在后台自动重连并重发上一次控制指令，无需用户干预。

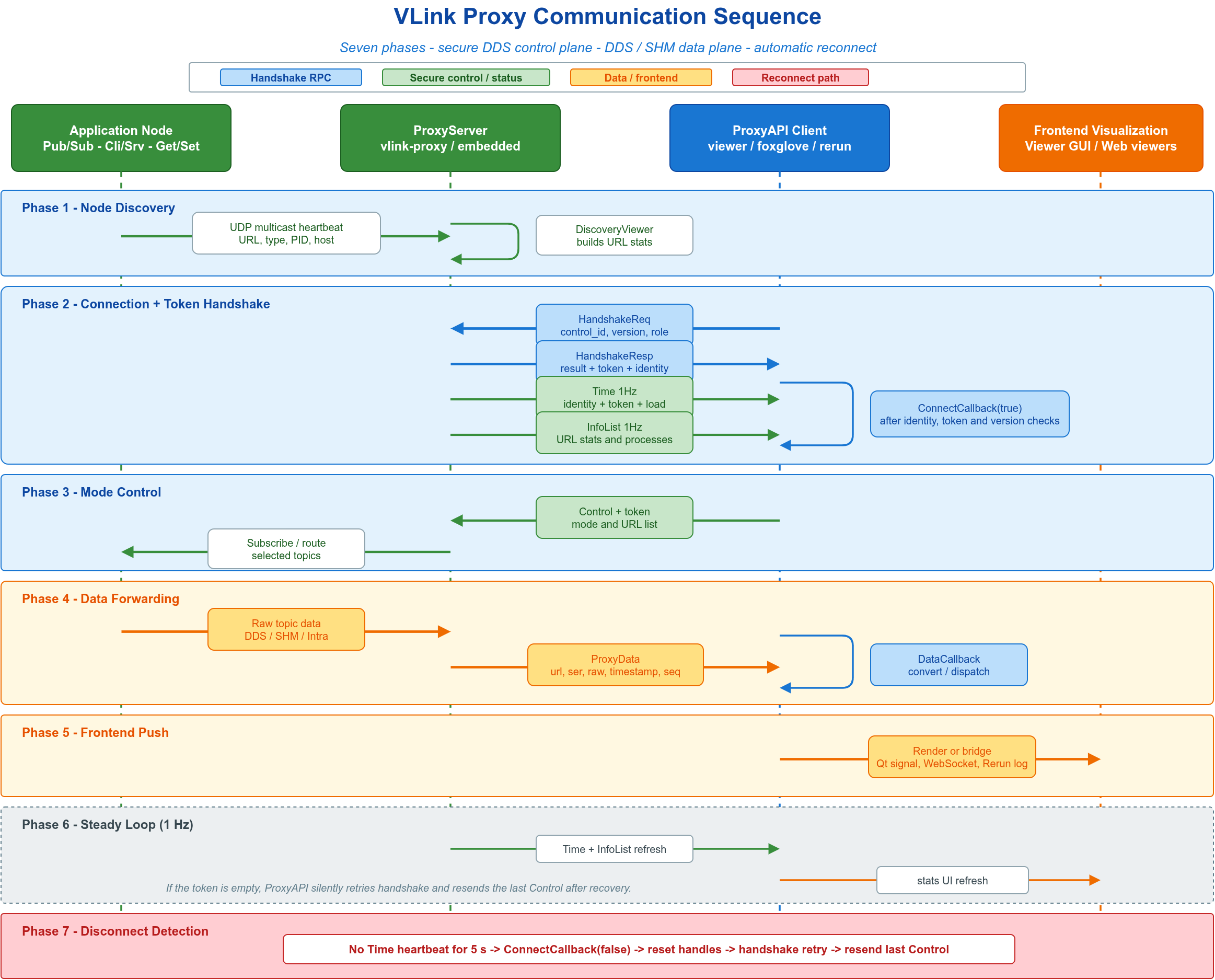

完整的连接、心跳、控制与数据流转时序如下：

---

🧩 12.10 代理监控：ProxyAPI 核心 API

ProxyAPI 为客户端类。构造后调用 async_run()（后台线程）或 run()（当前线程）启动，quit() / wait_for_quit() 退出。Config 一经构造不可更改。

👤 12.10.1 角色与工作模式

角色在构造时由 Config::role 固定，决定客户端能否驱动服务端：

角色	权限
kController	可调用 send_control() / send_data()，驱动服务端
kListener	只读观察；send_control() / send_data() 立即返回 false

工作模式由控制端通过 Control::mode 切换，决定服务端订阅哪些话题、是否转发数据、是否接受注入：

模式	用途
kObserveAll	观察域内全部话题：监控面板、Foxglove/Rerun 全量桥接
kObserveOne	仅观察 url_meta_list 指定的单个话题
kRecord	录制指定话题，配合落盘工具
kPlay	回放注入：经 send_data() 灌入数据，服务端转发到真实话题
kEdit	编辑注入：服务端转发控制端注入的数据
kAuto / kAutoAndObserveAll	观察 url_meta_list 指定话题并接受控制端注入；后者改为观察全部话题
kOffline	离线：服务端释放全部订阅

📞 12.10.2 回调注册

五个回调各注册一次，框架在对应事件触发时调用。回调入参（尤其 Data::raw）仅在回调内有效，需外带时先复制。

方法	触发时机
register_connect_callback(void(bool connected))	连接状态变化（首个心跳建立 / 断线约 5 秒）
register_error_callback(void(Error error))	错误状态翻转时（见 12.10.5）
register_time_callback(void(uint64_t sys_time, uint64_t boot_time))	每秒心跳，携带服务端系统时间与启动时长（微秒）
register_info_callback(void(const std::vector<Info>&))	每秒一次的话题统计列表
register_data_callback(void(const Data&))	转发模式下每条数据

🎛️ 12.10.3 控制与注入

方法	语义
bool send_control(const Control& ctrl, bool async = true)	设置模式与关注话题，控制端专用。async=true（默认）投递到事件循环后即返回；false 同步发布并返回真实结果
bool send_data(const Data& data)	向数据通道注入一条消息（kPlay / kEdit 用），控制端专用

send_control() 被内部缓存，断线重连后自动重发。send_data() 返回 false 不一定是链路故障，也可能是对端暂无订阅者，或注入数据未填全 ser 与 schema 路由元数据。

📥 12.10.4 查询接口

连接与统计可随时主动查询：

方法	返回
bool is_connected()	是否已连接服务端
Error get_current_error()	当前错误码（kNoError 为正常）
Mode get_current_mode()	最近一次请求的工作模式
int64_t get_latency()	数据通道延迟（纳秒；direct/SHM 模式返回 0）
SampleLostInfo get_lost()	数据通道丢包统计
std::string get_proxy_version()	服务端上报的 VLink 版本字符串
std::string get_current_hostname()	已连服务端的主机名
double get_current_cpu_usage() / get_current_memory_usage()	服务端 CPU / 内存占用（0~100）
static bool is_support_shm()	当前构建是否支持 SHM（用于决定 direct）

两个静态辅助函数把心跳时间戳格式化为可读串：

api.register_time_callback([](uint64_t sys_time, uint64_t boot_time) {
    VLOG_I("sys=", vlink::ProxyAPI::get_format_sys_time(sys_time),
           " boot=", vlink::ProxyAPI::get_format_boot_time(boot_time));
});

⚠️ 12.10.5 错误码

错误仅在状态翻转时通过 ErrorCallback 上报。除配置类错误外，多数可自愈：

错误码	触发条件	自动恢复
kNoError	连接正常	—
kControlError	控制标识与服务端不匹配	—
kReliableCompError / kTcpCompError / kDirectCompError	客户端与服务端的 reliable / enable_tcp / direct 设置不一致	否，需统一配置后重连
kMultiProxyError	同一域内检测到多个 ProxyServer，或服务端身份突变	部分，真实多服务端需移除多余实例
kVersionCompError	客户端与服务端 VLink 版本不一致	是，版本恢复后自动清错
kTokenError	控制面握手未通过	是，后台自动重握手直至成功

🗂️ 12.10.6 Info 与 Data 字段

Info（每条话题统计）常用字段：

字段	类型	说明
url	std::string	话题 URL，如 "dds://sensor/lidar"
ser	std::string	序列化类型名，如 "demo.proto.PointCloud"
schema	SchemaType	粗粒度 schema 家族（kProtobuf / kFlatbuffers 等）
status	Status	kActive / kInActive / kPending / kInvalid
freq / rate	float / uint64_t	频率（条/秒）/ 吞吐（字节/秒），滑动平均
loss / latency	float / float	丢包率 [0,1] / 延迟（毫秒；-1 无样本，-2 无效）
process_list	std::vector<Process>	收发该话题的进程列表（type 角色位掩码 / host / pid / name / ip）

Data（每条转发或注入数据）字段：url、ser、schema、raw（Bytes 原始载荷）、timestamp（微秒）、seq（序号）。注入时 ser 与 schema 必须显式填全。

---

⚙️ 12.11 代理监控：ProxyAPI::Config

构造 ProxyAPI 时传入。控制面行为由前几项确定，数据面三项必须与服务端逐一对齐：

字段	默认	说明
role	kController	客户端角色（见 12.10.1）
domain_id	0	DDS 域 ID，须与服务端一致
security_key	""	控制面对称密钥；空串使用内置默认槽位，显式设置时须与服务端一致
reliable / enable_tcp / direct	false	数据通道选项，三者均须与服务端完全一致
match_version	true	是否校验 VLink 版本字符串一致

跨网段单播发现使用 allow_ip（本地绑定 IP）与 peer_ip（对端 IP），留空时走组播（部署示例见 12.16）。其余高级字段（dds_impl 等）保持默认即可。

---

💻 12.12 代理监控：vlink-proxy 命令行

vlink-proxy 是 ProxyServer 的独立可执行版本，在终端直接启动，同机仅一个实例。命令行参数与 ProxyServer::Config 一一对应：

选项	说明
-d, --domain_id INT	DDS 域 ID（0~255，默认 0），须与客户端一致
-k, --key STRING	安全密钥（默认空），须与客户端一致
-r, --reliable	可靠 QoS（须与客户端一致）
-t, --tcp	TCP 传输（须与客户端一致）
-g, --direct	SHM 直连数据通道（须与客户端一致）
-a, --async	在 MessageLoop 线程异步转发数据（默认内联转发）
-x, --max_packet_size FLOAT	单条消息最大转发大小（MiB，默认 4.0；设 0 会丢弃全部非空消息）
-b, --bind_ip / -p, --peer_ip	本地绑定 IP / 单播对端 IP（跨子网用）
-s, --buf_size INT / -e, --mtu_size INT	DDS 收发缓冲区 / MTU 字节数（默认 0 = 内置默认）
-n, --native	限制 DDS 流量到 127.0.0.1（本机测试）
-c, --iox_config PATH	指定 Iceoryx TOML 配置；提供此项即拉起内嵌 RouDi（direct/SHM 所需）
-l, --iox_strategy INT	Iceoryx 内存策略（1 低 / 2 中 / 3 高，默认 2）
-m, --iox_monitoring on\|off	Iceoryx 监控开关（默认 on）
--dds_impl STRING	DDS 实现选择（dds / ddsc）
--runnable [NAME...]	加载 RunablePluginInterface 插件

SHM 直连（-g）需 Iceoryx RouDi 在运行：可由 -c 让代理内嵌拉起，或外部预先启动 iox-roudi。

# 最简启动
vlink-proxy

# 指定域与密钥
vlink-proxy -d 1 -k "secure_key_2026"

# TCP + 可靠，绑定本机 IP，放行最大 8 MiB 包
vlink-proxy -r -t -b 192.168.1.100 -x 8.0

---

🧱 12.13 代理监控：ProxyServer 嵌入式用法

无需独立进程时，用 ProxyServer 库将服务端嵌入业务进程。每个进程仅一个实例，构造后调用 async_run() / run() 启动。Config 字段与 vlink-proxy 参数对应：domain_id、security_key、reliable、enable_tcp、direct、native_mode、max_packet_size、bind_ip / peer_ip。

#include <vlink/external/proxy_server.h>
#include <vlink/base/utils.h>
#include <vlink/base/logger.h>

int main() {
    vlink::Logger::init("my-proxy");

    vlink::ProxyServer::Config cfg;
    cfg.domain_id       = 0;
    cfg.security_key    = "my_secret_key";
    cfg.max_packet_size = 4.0;  // MiB；默认 0 会丢弃全部非空消息

    vlink::ProxyServer server(cfg);

    vlink::Utils::register_terminate_signal([&server](int) {
        server.quit(true);
    });

    server.run();
    return 0;
}

ProxyServer 析构同步阻塞，会等待全部 DDS 句柄清理后返回，须确保进程退出前调用。

---

🔒 12.14 代理监控：安全与版本兼容

控制面经 DDS 安全扩展加密，由 security_key 对称密钥保护，两端必须一致：

cfg.security_key = "my_32_byte_secret_key_for_aes_auth";

security_key 留空时两端使用同一内置默认槽位，可正常通信；生产环境应显式设置自定义密钥。控制面自动完成安全握手与会话凭据协商，对业务代码透明，无需介入。

match_version（默认 true）在首次心跳时校验服务端与本端的 VLink 版本一致，不符触发 kVersionCompError。需跨版本连接（不推荐）时设 match_version = false。

---

🧮 12.15 代理监控：话题过滤

Control 支持在服务端按 URL 关键词或进程名过滤，减少订阅与转发量：

vlink::ProxyAPI::Control ctrl;
ctrl.mode              = vlink::ProxyAPI::kObserveAll;
ctrl.filter_by_process = false;          // false 按 URL，true 按进程名
ctrl.filter_str        = "lidar camera"; // 空格/逗号分隔，不区分大小写，命中其一即通过
ctrl.filter_type       = 1;              // 见下文
api.send_control(ctrl);

filter_type 取值：0 全部；1/2/3 分别仅显示成对的 Pub+Sub / Server+Client / Setter+Getter 话题；4/5/6 分别显示 Event / Method / Field 类话题；7~12 分别仅显示单一角色。可用 ProxyAPI::is_enable_filter() 查询当前构建是否支持过滤。

---

🌐 12.16 代理监控：跨网段部署

典型场景：车载计算单元（EdgePC）运行业务节点与代理服务端，开发机（DevPC）远程监控与注入。两端以 bind_ip / peer_ip 做 DDS 单播发现，双方 IP 须可路由可达（非 NAT 穿透；穿透场景改用 zenoh://）。

EdgePC 在 12.13 的嵌入式服务端基础上补充绑定 IP：

vlink::ProxyServer::Config cfg;
cfg.domain_id    = 1;
cfg.security_key = "key";
cfg.bind_ip      = "192.168.1.100";  // 本机 IP
cfg.peer_ip      = "192.168.2.50";   // DevPC IP

DevPC 复用 12.9 的最小客户端，补上 IP：

vlink::ProxyAPI::Config cfg;
cfg.role         = vlink::ProxyAPI::kController;
cfg.domain_id    = 1;
cfg.security_key = "key";
cfg.allow_ip     = "192.168.2.50";   // 本机 IP
cfg.peer_ip      = "192.168.1.100";  // EdgePC IP

---

⏺️ 12.17 代理监控：录制与回放

**录制**：选 kRecord 模式，在 DataCallback 中将数据写入 bag（落盘容器用法见 录制与回放）。Data::raw 仅在回调内有效，异步写盘前需以 shallow_copy 保留载荷视图后再交由落盘线程持有。

vlink::ProxyAPI::Control ctrl;
ctrl.mode = vlink::ProxyAPI::kRecord;
ctrl.url_meta_list = {
    {"dds://sensor/lidar", "demo.proto.PointCloud", vlink::SchemaType::kProtobuf, vlink::kSubscriber},
};
api.send_control(ctrl);

api.register_data_callback([&bag](const vlink::ProxyAPI::Data& data) {
    vlink::Frame frame;
    frame.timestamp   = data.timestamp;
    frame.url         = data.url;
    frame.ser_type    = data.ser;
    frame.schema_type = data.schema;
    frame.action_type = vlink::ActionType::kSubscribe;
    frame.data        = vlink::Bytes::shallow_copy(data.raw.data(), data.raw.size());
    bag.push(frame);
});

**回放**：选 kPlay 模式，url_meta_list 中 type 设为 vlink::kPublisher（服务端充当发布者），再以 send_data() 逐条注入：

vlink::ProxyAPI::Control ctrl;
ctrl.mode = vlink::ProxyAPI::kPlay;
ctrl.url_meta_list = {
    {"dds://sensor/lidar", "demo.proto.PointCloud", vlink::SchemaType::kProtobuf, vlink::kPublisher},
};
api.send_control(ctrl);

vlink::ProxyAPI::Data data;
data.url       = "dds://sensor/lidar";
data.ser       = "demo.proto.PointCloud";
data.schema    = vlink::SchemaType::kProtobuf;
data.raw       = vlink::Bytes::shallow_copy(buf, size);
data.timestamp = elapsed_us;
data.seq       = seq_num;
api.send_data(data);

---

🔗 12.18 代理监控：CMake 集成

find_package(vlink REQUIRED)

# 仅需客户端
target_link_libraries(my_monitor PRIVATE vlink::proxy_api)

# 需要嵌入式服务端
target_link_libraries(my_server PRIVATE vlink::proxy_server)

vlink-proxy 可执行文件通常直接使用系统安装版本，无需手动链接。

---

🩺 12.19 代理监控：边界条件与排错

错误码语义见 12.10.5；下表给出常见现象与处置：

现象	原因与处置
连接被拒，报 kReliableCompError 等	reliable / enable_tcp / direct 客户端与服务端不一致，须逐项对齐后重连
报 kMultiProxyError	同一 DDS 域内运行了多个 ProxyServer，须每域一个实例或为各实例分配独立 domain_id
Data::raw 外带后失效	raw 仅在回调内有效，外带前须先复制（Bytes::shallow_copy 保留视图）
direct 模式无数据	SHM 直连需 Iceoryx RouDi 在运行，须先启动 iox-roudi 或由代理内嵌拉起
大包被丢弃	max_packet_size = 0 表示丢弃全部非空消息，须显式设为足够大的 MiB 值
进程退出残留句柄	ProxyServer 析构同步阻塞清理 DDS 句柄，须在进程退出前显式调用

---

📚 相关文档

• QoS 配置 —— Deadline / Liveliness 等 QoS 策略
• 零拷贝 —— 数据面零拷贝容器
• 录制与回放 —— Bag 录制与回放
• CLI 工具 —— vlink-list / vlink-monitor 命令行入口
• 桌面与 Web 可视化 —— Viewer / Player 及 Foxglove / Rerun 桥接
• 集成与扩展 —— 发现与诊断环境变量
